SIMATIC S7-1500， 仿真模拟输入模块 AI 4xU/I/RTD/TC ST， 16 位屏幕分辨率 ， 精密度 0.3%， 4 安全通道，分为组，每一组 4， 2 条安全通道，RTD **测量前提下， 共模电压 10V； 确诊；全过程报案； 供货范围内包括 直插式前板射频连接器， 防爆开关原素，屏蔽掉支撑架， 和屏蔽掉接线端子

在TIA Protal中，db块使用和STEP 7基本一致，而且创建db块也能设初值，可是下载数据块时可以考虑再次复位使初值起效，还可以选择无实际操作，则db块的真实值会起效。

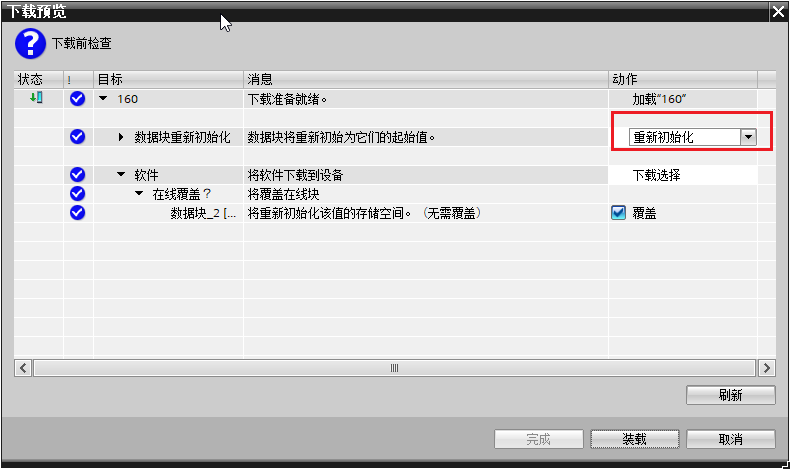

图6 免费下载时db块复位

TIA Protal中监控db块，可以用快照功能把db块的真实值拷贝到初值中

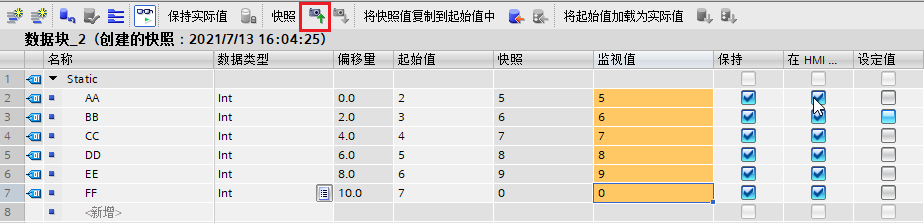

图7 应用快照更新

实行将快照更新值拷贝到起始值中作用，手机软件会显示是不是遮盖选定块所有值，点一下明确。

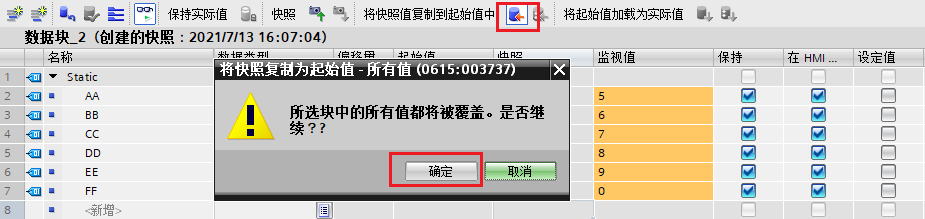

图8 拷贝快照更新值到起始值

执行完将快照更新值拷贝到起始值作用，快照更新会拷贝到起始值中，结论如下所示：

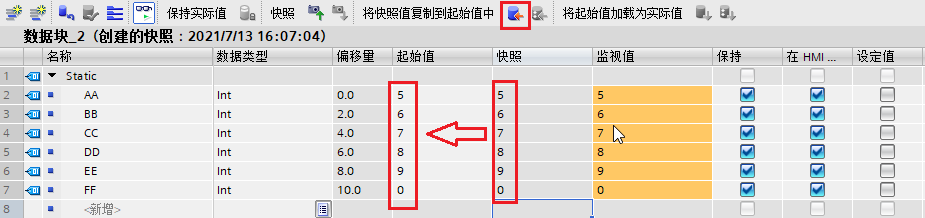

图9 实行快照更新拷贝结论

在创建DB块时，有时候需要设定DB块特性：DB在PLC中写保护 、未连接与非断电维持，如图所示：

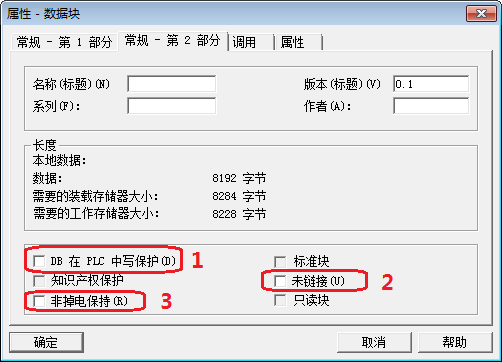

图10 STEP 7 中DB属性设定

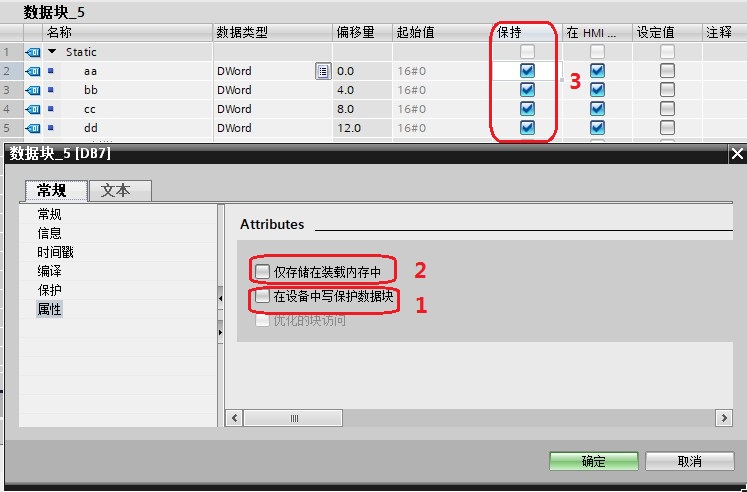

图11 TIA Protal V15 中DB属性设定 xiangbaijiao
