1 概述
1.1 AFPM3 系列产品概述
AFPM3 系列三相监控传感器(监控主模块)(以下简称模块)能够采集被监控设备交流电源的电压值、电流值，并通过二总线通讯上传到监控器(监控主机)(以下称监控主机)，模块可以判断被监控电源的电压、电流状态，如过压、欠压、错相、过流等状态，数据经监控主机分析处理后可以指示相应电源故障类型，并发出光报警信号。
1.2 AFPM/D、AFPM/T 系列产品概述
AFPM/D、AFPM/T 系列三相监控传感器(监控从模块)(以下简称从模块)能够采集被监控设备交流电源的电压值、电流值，并通过通讯上传到主模块，主模块通过二总线上传到监控主机，模块可以判断被监控电源的电压、电流状态，如过压、欠压、错相、过流等状态，数据经监控主机分析处理后可以指示相应电源故障类型，并发出光报警信号。

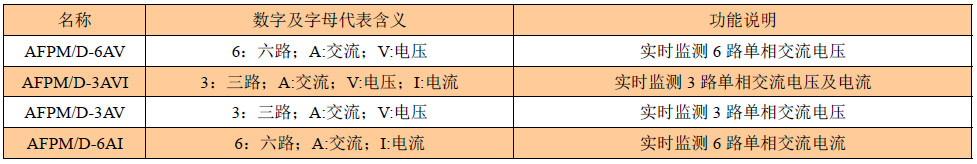

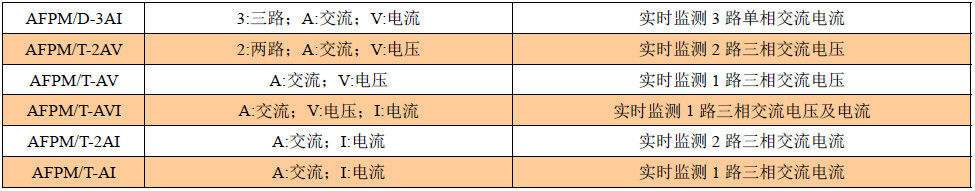

2 型号说明
3 技术参数
3.1 AFPM3 系列
3.2 AFPM/D、AFPM/T 系列
4 产品外形
4.1 产品尺寸
4.1.1 AFPM3 系列产品尺寸
4.1.2 AFPM/D、AFPM/T 系列产品尺寸
4.2 安装方式
将此传感器安装在标准导轨上即可，并用固定端子将其固定。
5 产品接线端子定义(注：以传感器上接线图为准)
5.1 AFPM3 系列产品接线端子定义

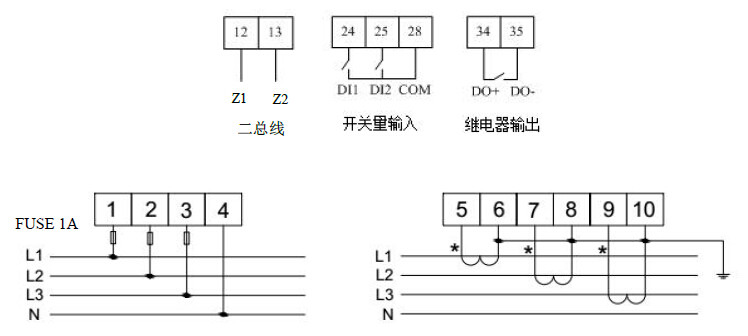

5.1.1 AFPM3-AVIM、AFPM3-AVIML 接线端子
5.1.2 AFPM3-2AVM、AFPM3-2AVML 接线端子
5.2 AFPM/D、AFPM/T 系列产品接线端子定义
5.2.1 AFPM/T-AVI，AFPM/D-3AVI 接线端子
5.2.2 AFPM/D-6AV,AFPM/T-2AV,AFPM/D-3AV，AFPM/T-AV 接线端子
5.2.3 AFPM/D-6AI,AFPM/T-2AI,AFPM/D-3AI，AFPM/T-AI 接线端子
6 产品操作指南
6.1 AFPM3 系列操作指南
6.1.1 指示显示及操作
模块有运行指示灯(绿色)、通讯指示灯(绿色)以及失电指示灯(红色)、1 路继电器输出指示灯(红色)、2 路开关量输入指示灯(红色)和故障指示灯(黄色)。运行指示灯闪烁说明模块正常运行，通讯指示灯闪烁说明模块正在与监控主机进行通讯，失电指示灯亮说明模块所监控的电源出现欠压，继电器和开关量指示灯显示当前动作，故障指示灯亮则说明线路出现故障。发生报警时，可按复位键来消除报警和复位开关量输出状态。
6.1.2 地址设置
模块的通讯地址通过编码器来设置的。
6.2 AFPM/T、AFPM/D 系列操作指南
6.2.1 指示显示及操作
模块有指示灯。指示灯绿色说明监控电源正常，指示灯红色说明监控电源有故障。
6.2.2 通讯设置
长按主模块上的复位按钮，与此主模块连接的从模块指示灯会由红变绿依次亮起，此时说明通讯正常。
