西门子V20 I/O 扩展模块（仅用于 V20 400 V 变频器）
西门子 V20 I/O 扩展模块支持SINAMICS V20 400V 变频器固件版本为 3.94 或以上。

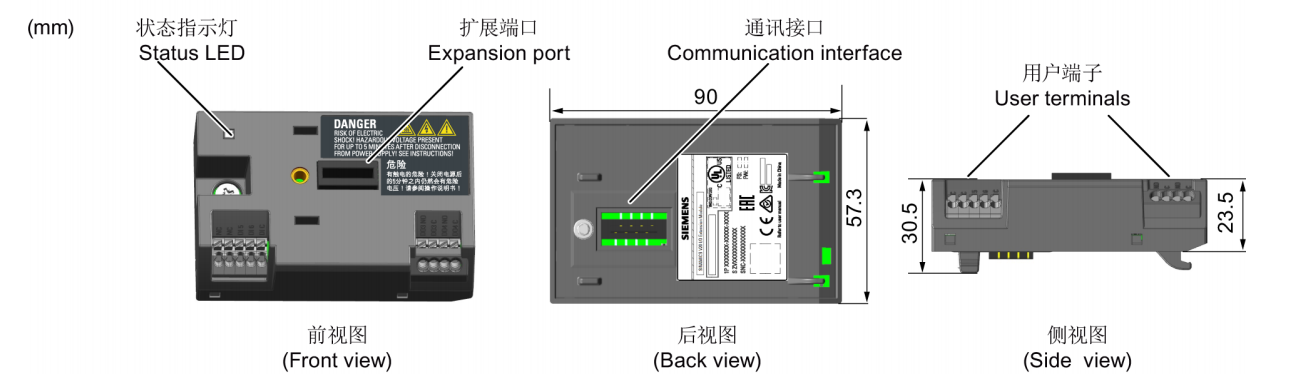

I/O 扩展模块
订货号 : 6SL3256-0VE00-6AA0

连接设备

说明
安装参数下载器模块上传和下载 V20 参数前，请先移除 I/O 扩展模块

注意
不恰当地安装或移除可导致设备故障
V20 变频器处于通电状态时安装或移除 SINAMICS V20 I/O 扩展模块可导致 SINAMICS V20 I/O 扩展模块故障
安装或移除 SINAMICS V20 I/O 扩展模块前必须确保 V20 变频器已断电。

功能

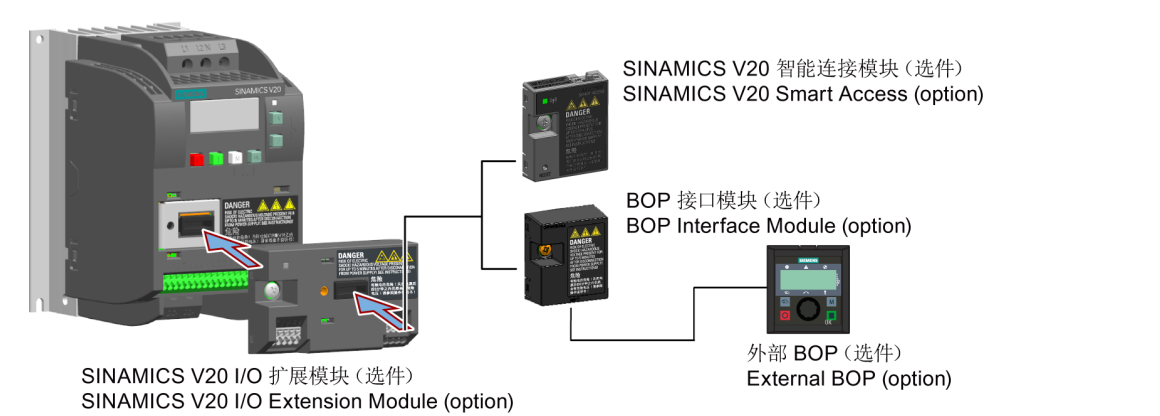

I/O 扩展模块增加了 V20 I/O 端子的数量，实现多泵控制等更多变频器控制功能。你可以通过 SINAMICS V20 变频器的扩展端口来连接模块。模块提供一个扩展 端口连接 SINAMICS V20 智能连接模块或 BOP 接口模块。

状态

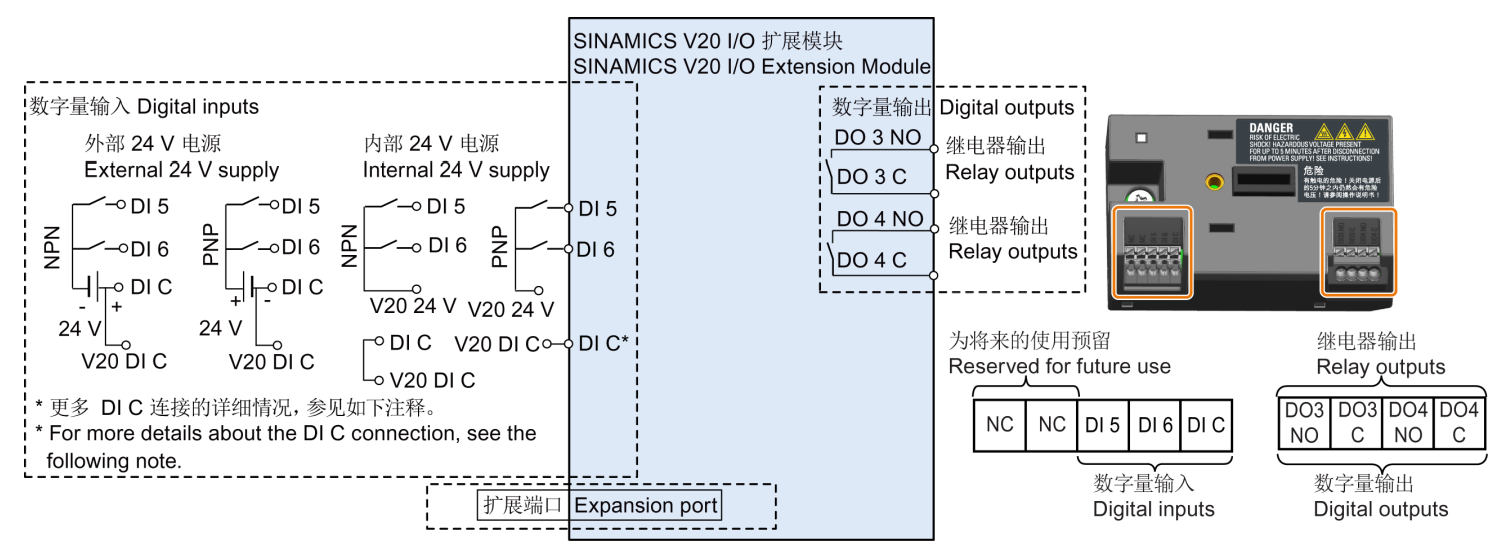

I/O 扩展模块接线图


警告
连接不合适的供电系统可导致电击危险和生命危险
如果 DO3 和 DO4 应用在过电压类别超过II 级 （OVC II）的供电系统上，接触V20 及其选件的带电部件（包括扩展端口，安全特低电压端子，连 线部分）可能引起死亡或严重人身伤害。
只能将 DO3 和 DO4 应用在电压不超过 OVC II 级的供电系统中。

说明
图中，I/O 扩展模块的DI 和 V20变频器的 DI 是作为一组 DI 使用，因为 I/O 扩展模块的 DI C 和 V20 变频器的 DI C 已经连接。你也可以选择 不连接 I/O 扩展模块和 V20 变频器的 DI C，作为两组 DI 分开使用
