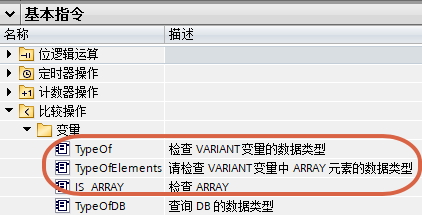

比较操作 - 变量 指令说明从TIA V13SP1 开始，S7-1200 V4.0开始，支持以下处理Variant类型的变量的指令，如图1-2所示。
图1 LAD中Variant类型的变量比较操作指令
图2 SCL中Variant类型的变量比较操作指令
注：EQ_TypeOfDB、NE_TypeOfDB、TypeOfDB指令参见DB_ANY。
EQ_Type、NE_Type、TypeOf表1 LAD指令详情
| Variant | 除Variant以外所有类型 | 比较操作数1对应的实参与操作数2的数据类型是否相等，相等则该指令返回逻辑运算结果 (RLO)“1”。如果不相等则该指令返回 RLO“0”。操作数1是FC/FB的Input/Output/InOut/Temp以及OB的Temp中定义为Variant类型的参数。 |
| Variant | 除Variant以外所有类型 | 比较操作数1对应的实参与操作数2的数据类型是否不相等，不相等则该指令返回逻辑运算结果 (RLO)“1”。如果相等则该指令返回 RLO“0”。操作数1是FC/FB的Input/Output/InOut/Temp以及OB的Temp中定义为Variant类型的参数。 |
SCL指令：TypeOf（操作数），操作数是FC/FB的Input/Output/InOut/Temp中定义为Variant类型的参数，该语句输出是数据类型，在程序中只能用在IF与CASE进行比较。
用法1：IF指令，操作数对应的实参的类型与一个变量类型的比较，例如：
IF (TypeOf(操作数1) = 变量类型（例如Byte）)
...
END_IF;
用法2：IF指令，两个操作数对应的实参的类型比较，例如：
IF (TypeOf(操作数1) = TypeOf(操作数2))
...
END_IF;
用法3：CASE OF指令，操作数对应的实参的类型与多个变量类型的比较，例如：
CASE (TypeOf(操作数)) OF
Byte:
...
Int:
...
ELSE
...
END_CASE;
使用举例：
编写FC，检查输入Variant变量类型，Byte则输出True，其它则输出False，如图3-6所示。

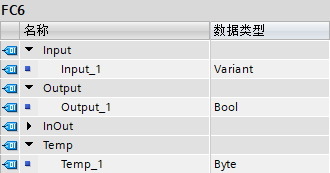

图3 FC6参数定义
图4 程序详情
SCL的版本程序，如图5所示。
图5 SCL版本的程序
OB1多次调用该FC6，可以看到结果，"DB16".Static_1是Byte类型，"DB16".Static_3不是Byte类型。
图6 OB1多次调用FC6
EQ_ElemType、NE_ElemType、TypeOfElements表2 LAD指令说明
| Variant | 除Variant以外所有类型 | 如果操作数1对应的实参是数组类型，则比较其数组元素与操作数2的数据类型是否相等，相等则该指令返回逻辑运算结果 (RLO)“1”，如果不相等则该指令返回 RLO“0”；如果操作数1对应的实参不是数组类型，并且操作数1对应的实参与操作数2的数据类型相等，则该指令返回 RLO“1”，其余情况，该指令返回 RLO“0”。操作数1是FC/FB的Input/Output/InOut/Temp以及OB的Temp中定义为Variant类型的参数。比较之前，通常先使用IS_ARRAY检查操作数1对应的实参是否是数组类型。 |
| Variant | 除Variant以外所有类型 | 如果操作数1对应的实参是数组类型，则比较其数组元素与操作数2的数据类型是否相等，不相等则该指令返回逻辑运算结果 (RLO)“1”，如果相等则该指令返回 RLO“0”。如果操作数1对应的实参不是数组类型，则该指令返回 RLO“1”。操作数1是FC/FB的Input/Output/InOut/Temp以及OB的Temp中定义为Variant类型的参数。比较之前，通常先使用IS_ARRAY检查操作数1对应的实参是否是数组类型。 |
SCL指令：TypeOfElements（操作数），操作数是FC/FB的Input/Output/InOut/Temp中定义为Variant类型的参数，该语句输出是数据类型，在程序中只能用在IF与CASE进行比较。
比较之前，通常先使用IS_ARRAY检查操作数对应的实参是否是数组类型。
用法1：IF指令，操作数对应的实参为数组类型，对该数组元素的类型与一个变量类型的比较，例如：
IF (TypeOfElements(操作数1) = 变量类型（例如Byte）)
...
END_IF;
用法2：IF指令，两个操作数对应的实参均为数组类型的类型，比较它们数组元素的类型，例如：
IF (TypeOfElements(操作数1) = TypeOfElements(操作数2))
...
END_IF;
用法3：CASE OF指令，操作数对应的实参为数组类型，对该数组元素的类型与多个变量类型的比较，例如：
CASE (TypeOfElements(操作数)) OF
Byte:
...
Int:
...
ELSE
...
END_CASE;
注意
1.如果上述三种用法操作数不是数组类型，但是数据类型和比较对象的数据类型相同，也会当做该数据类型的数组进行处理，相当于执行的TypeOf指令。
2.用法2，也可以是这样的：
IF (TypeOfElements(操作数1) = TypeOf(操作数2))
...
END_IF;
或者
IF (TypeOf(操作数1) = TypeOfElements(操作数2))
...
END_IF;
即一边是数组，一边不是数组的比较。
使用举例：

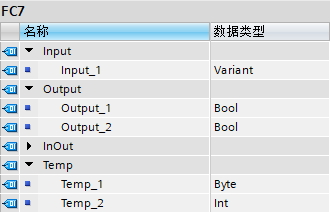

编写FC，检查输入Variant变量类型，数组元素如果是Byte则输出1为True，输出2为False，数组元素如果是Int则输出1为False，输出2为True，其余情况输出1为False，输出2为False，如图7-10所示。
