1、清洁度图像分析系统主要功能
NSYQ-100ZD清洁度检测系统的完全符合 VDA 19.1-2015, ISO 16232, ISO4406 和 ISO 4407、QV11111以及客户自定义等标准的要求。通过 NSYQ创新的自动偏振光技术，一次扫描即可完成整个滤膜上所有污染物的金属光泽反射属性的判定，同时根据 VDA19.1 对纤维的形态学定义（拉伸长度/*大内切圆直径＞20，*大内切圆直径≦50 微米），即可在几分钟内迅速自动完成以下四类颗粒的分类和尺寸测量：反光颗粒、反光纤维、非反光颗粒、非反光纤维
2、图像分析系统组成：
1）高清光学显微镜
采用一次性成像高清显微镜，具有超大变倍比，变倍体0.75-4.5X倍可调，适合15微米以上杂质的检测；
2）采用自主研发高精度电动载物台
系统采用高精度二轴电动扫描平台及高精度自动对焦系统（选配），可对滤膜进行一键式自动对焦，使扫描精度更加精准，使检测一致性，智能化的清洁度分析软件自动拍照、自动对焦、自动控制扫描、自动识别分析确保颗粒不被漏判和误判,检测效率高；
全自动的检验分析过程自动扫描整个试样（通常是滤纸）、自动拍照，颗粒自动识别、统计、分析，自动检查清洁度、自动生成专业分析报告；
X\Y\Z 三轴鼠标自动控制
*大范围 70×70mm*50mm
*大速度 120 mm/s
分辨率：1um
重复性：+/- 4um，GRR<10％.
3）数码摄像头
高清真彩色、高清晰、高分辨率、高动态响应，USB3.0高速接口，实时采集、同步捕捉图象；支持中、英文显示和输入操作；并包含有与显微镜的接口,500万有效物理像素。
4） 内置自动偏光光源
配合专用的数字光源控制器，软件自动控制常光与偏光，自动设置光源亮度，一次扫描滤膜，实现金属和非金属反光颗粒的鉴别。
低功耗，高亮度LED，寿命长达20000小时，终身免维护。
3、清洁度图像分析软件系统功能

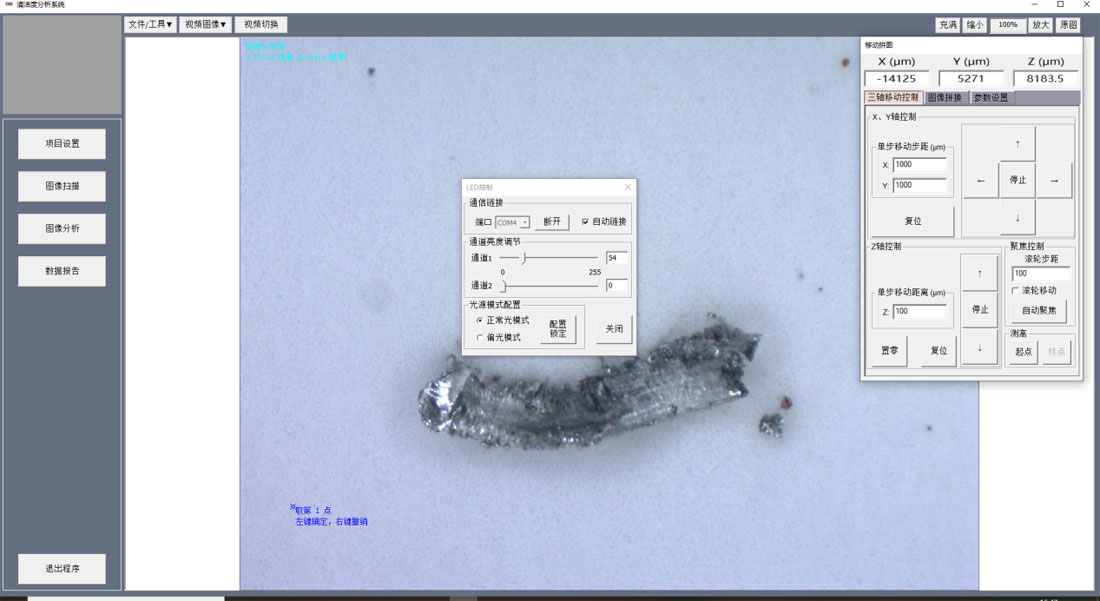

1）简洁智能操作界面，可在软件设置扫描范围及自动或手动偏光模式。
2）、多种检测标准
支持多种国标及****：包括ISO4406、ISO4407、ISO16232、NAS1638、VDA19、GB/T 20082、GB/T 14039等；可以输入标准进行清洁度、颗粒度的全自动检测；可以对纤维进行统计；系统定期更新*新标准。
3）、扫描样品设置多样化
支持多种形状的扫描区域：矩形区域、圆形区域等，支持多种扫描路径，满足各种应用需要；
4）、自动拍照、定位，并可回溯重拍
扫描过程自动拍照、自动保存，进度实时可见；照片信息存入数据库，方便查询；并且可以对试样的信息及图片进行加密，防止没有授权进行查看修改。
提供视场图片浏览检查功能，可以实现每个视场定位回溯、定点查看或重新拍照等功能。

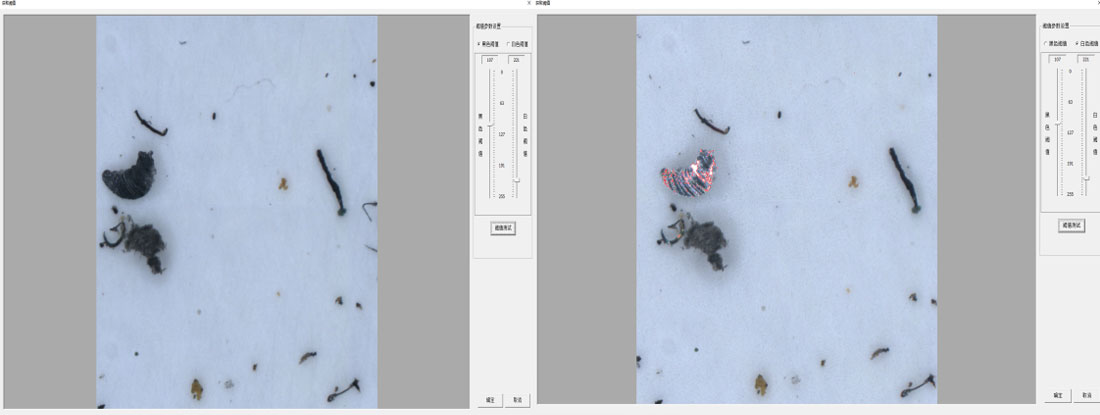

5）、 创新自动偏振光技术，一次扫描滤膜，实现金属和非金属反光颗粒的鉴别
清洁度检测系统采用创新的自动偏振光技术，只需对滤膜扫描 1 次，即可鉴别滤膜上颗粒的金属和非金属反光，对比传统的偏振光技术需要对滤膜进行 2 次扫描（正交偏振光下 1 次，平行偏振光下 1 次），扫描检测时间缩短一倍。
6）、系统可自动设定符合 VDA19.1-2015 规定的曝光时间和阈值
HKCAI-1000清洁度分析系统中，可自动对曝光时间设置和阈值设置，进行样品检测，即可符合上述标准规定的要求。同时，手动曝光和手动阈值的功能仍然保留，用户可根据需要自由选择。
为了使分析结果具有可比性，VDA19.1-2015 对于采用偏振镜的光学显微镜区分颗粒和滤膜背景的图像灰度的阈值参数，做了明确的规定：滤膜背景的*大灰度值须设置在整个灰度值的 55%±5%（通过调节光源亮度和相机曝光时间），二值阈值设定在*大灰度值的 70%，该灰度阈值左侧的部分被识别为颗粒。

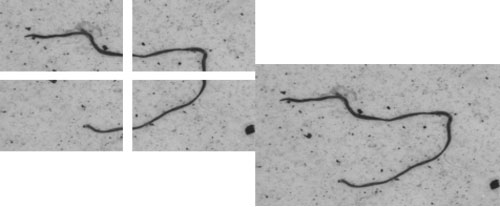

7）、支持跨视野超大颗粒、自动校正偏移，使图片可以进行无缝拼接。
系统自动识别颗粒、自动分析颗粒类别、自动统计颗粒参数，同时支持修改颗粒；提供多种统计分析工具：颗粒列表、统计结果等；

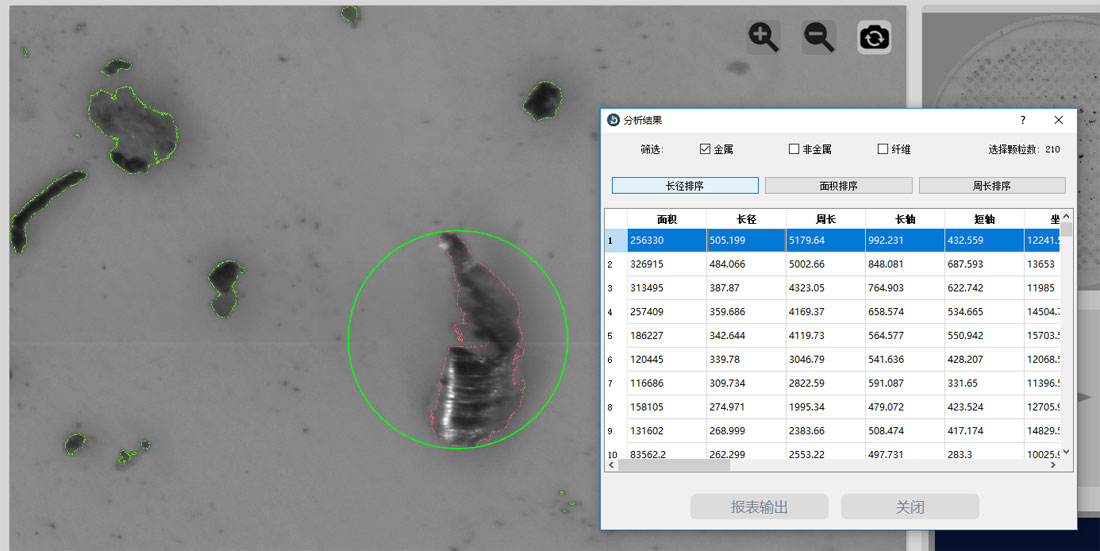

8）、测量统计与分析
系统自动识别颗粒、自动分析颗粒类别、自动统计颗粒参数。可提供多种统计分析工具：颗粒列表、统计结果等；
9)生成输出清洁度报告

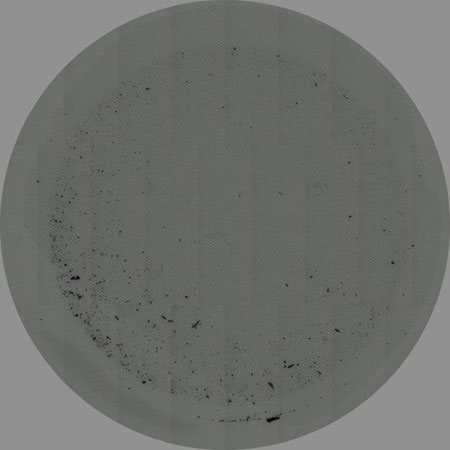

支持模板化报告生成模式，包含统计数据、评级、滤片全貌图、*大颗粒照片等信息；可选择多种报告模式。
清洁度检测报告
产品名称
1.1
产品编号
送检单位
测试标准
测试人员
11
测试时间
2020/3/11 17:42
送检人
送检日期
制样
制样方法
滤膜过滤零件数量
过滤溶剂型号
零件表面积[cm²]
过滤前滤膜质量[mg]
过滤后滤膜质量[mg]
杂质含量[mg]
显微图像分析
比例尺
4.3801 μm/Pixel
分析直径[mm]
46.31
颗粒总数
26585
滤膜覆盖率
0.55%
完整清洁度代号
清洁度EFI级别
执行标准
VDA19
类型
X范围μm
实测个数(除纤维)
实测金属个数
实测纤维个数
等效个数(除纤维)
等效金属个数
等效纤维个数
B
5<=X<15
11619
10
0
10
C
15<=X<25
6954
14
14
D
25<=X<50
5477
49
49
E
50<=X<100
1775
97
97
F
100<=X<150
406
134
134
G
150<=X<200
158
105
105
检测样图
常规图像
偏光图像
第 1 大非金属颗粒 572.25 X 171.33 μm
面积 = 71282.89μm2
长轴 = 572.25μm
短轴 = 171.33μm
周长 = 1568.47μm
长宽比 = 0.30
形状比 = 0.28
中心坐标[7922.0,7763.9]
颗粒类型=非金属
第 2 大非金属颗粒 396.85 X 168.42 μm
面积 = 19444.28μm2
长轴 = 396.85μm
短轴 = 168.42μm
周长 = 1499.89μm
长宽比 = 0.42
形状比 = 0.16
中心坐标[6654.9,4611.2]
第 1 大金属颗粒 1436.59 X 434.10 μm
第 2 大纤维颗粒 1311.49 X 1253.41 μm
结论
合格
