Modbus RTU V4 及以上版本新功能介绍TIA Portal V15 版本开始，Modbus （RTU）指令集更新到 V4.0 及以上版本：
注意：S7-1200 固件至少需要 V4.2 版本
以 V16 为例，如图 1 所示，Modbus （RTU）指令集为 V4.4 版本。
图 1. Modbus RTU V4 指令集
V4 版本的 Modbus RTU 指令有以下重要功能的更新。
Modbus_Master 指令变化：
DATA_PTR 接口的 DB 可以支持"优化块访问"
Modbus_Slave 指令变化：
MB_HOLD_REG 接口的 DB 可以支持"优化块访问"
可以选择对输入输出过程映像区的读访问限制
可以自定义访问 DB 中的数据区域，而不是默认的 IQ 区与 MB_HOLD_REG
本文档仅介绍相比指令集 V3.0 基础功能的新变化，指令集 V3.0 基础功能使用请参见链接。
优化块的支持DATA_PTR 参数指向要写入或读取的 DB 或 M 地址。如果使用数据块，则必须创建一个全局数据块为读写 Modbus 从站提供数据存储位置。
自指令版本 V4.0 起：
该参数可以指向优化的 DB 数据块，在优化数据块中，允许使用以下数据类型的单个元素或者数组：Bool、Byte、Char、Word、Int、DWord、DInt、Real、USInt、UInt、UDInt、SInt或 WChar。
MB_HOLD_REG 指向 Modbus RTU 保持寄存器，可以是 M 存储区或者 DB 数据块。
自指令版本 V4.0 起：
该参数可以指向优化的 DB 数据块，在优化数据块中，允许使用以下数据类型的单个元素或者数组：Bool、Byte、Char、Word、Int、DWord、DInt、Real、USInt、UInt、UDInt、SInt 或 WChar。
例：使用 TIA Portal V16，CPU1215C 配置 CM1241 RS422/485 模块作为 Modbus RTU 主站，CPU1215C 配置 CM1241 RS422/485 模块作为 Modbus RTU 从站
CPU1215C 在 OB1 中编写 Modbus 主站的程序，创建优化 DB 数据块 DB3-Master，DATA_PTR 填写该优化的 DB 块区域：

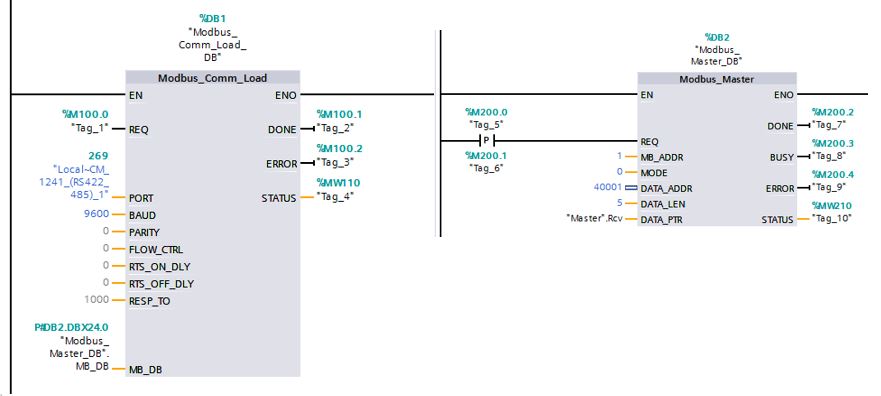

图 2. CPU1215C 主站 Modbus 编程

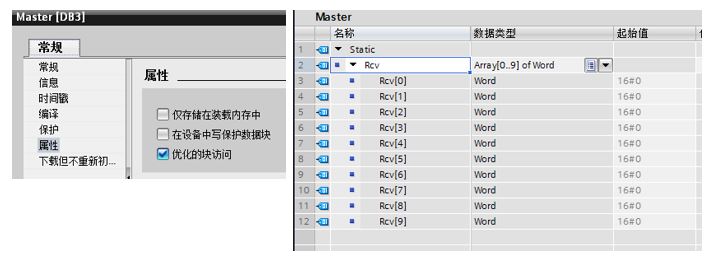

图 3. 优化的数据块 DB3-Master
CPU1214C 在 OB1 中编写 Modbus 从站的程序，创建优化的 DB 数据块 DB8，MB_HOLD_REG 填写该优化的 DB 块区域：
图 4. CPU1214C 从站 Modbus 编程

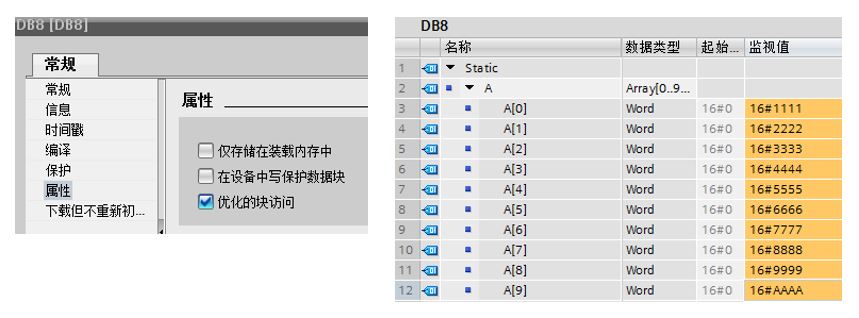

图 5. 优化的数据块 DB8
主站 Master 的 REQ 管脚触发，主站读取从站的保持性寄存器 40001，长度为 5 个字，读取结果如图 6 所示：
