标准型珩磨机

标准型珩磨机是适用于低加工成本多品种生产的通用型系列

日本日进（NISSIN）的 G25 和 G50 是立式珩磨机床，属于数控珩磨机，有单工位和双工位等不同配置。以下是它们的详细介绍：

核心技术优势

自动机械扩张油石技术：采用自动机械扩张方式，能实现与行程同步的微量切削，可对油石的扩张量进行***控制，小设定值达 0.1μm/1 扩张，有效提高表面粗糙度，修正形状精度，***工件尺寸精度稳定，实现超精密加工。

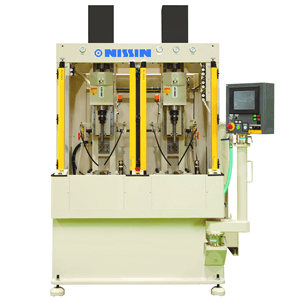

高性能标准型 G25型

概要

●可覆盖加工孔径φ3 ～φ40
●因充实的功能提高生产效率

配置表

规格G25

加工轴数加工范围驱动方式主轴转速主轴行程　　珩磨石扩张　可选加工程序数　　设备重量外形尺寸

１轴	２轴
孔径	φ3?φ40
长度	80mm
主轴旋转用	伺服电机
可用转速域	１?3,000rpm(同步齿形带)
速度		40m/min
移动量	移动量	200mm
小设定值	0.01mm
扩张方式	定量扩张式
扩张量	小设定值	0.1μm/1扩张
30种
1,500kg	2,300kg
宽度	1,180mm	1,660mm
进深	1,760mm	1,760mm
全高	1,940mm	1,940mm

因为加工长度和加工条件有可能无法用足转速。
可加工孔长可能因要求精度而受到制约。
详细情况可垂询本公司营业部门。
本规格可能因产品的改良而发生无预告的变更。

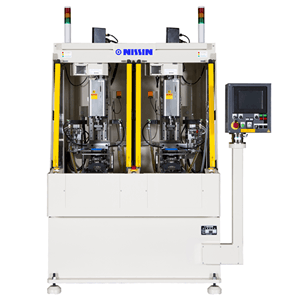

高性能标准型　G50型

概要

●可覆盖加工孔径φ4～φ100，孔长至130mm的工件范围
●并可对应多品种少量生产

配置表

规格G50

加工轴数加工范围驱动方式主轴转速主轴行程　珩磨石扩张可选加工程序数　　设备重量外形尺寸

１轴	２轴
孔径	φ4?φ100
长度	130mm
主轴旋转用	伺服电机
可用转速域	１?3,000rpm(同步齿形带)
速度		30m/min
移动量	移动量	300mm
小设定值	0,01mm
扩张方式	定量扩张式
扩张量	小设定值	0.1μm/1扩张
30种
1,600kg	2,500kg
宽度	1,180mm	1,660mm
进深	1,870mm	2,200mm
全高	2,220mm	2,200mm

因为加工长度和加工条件有可能无法用足转速。
可加工孔长可能因要求精度而受到制约。
详细情况可垂询本公司营业部门。
本规格可能因产品的改良而发生无预告的变更。

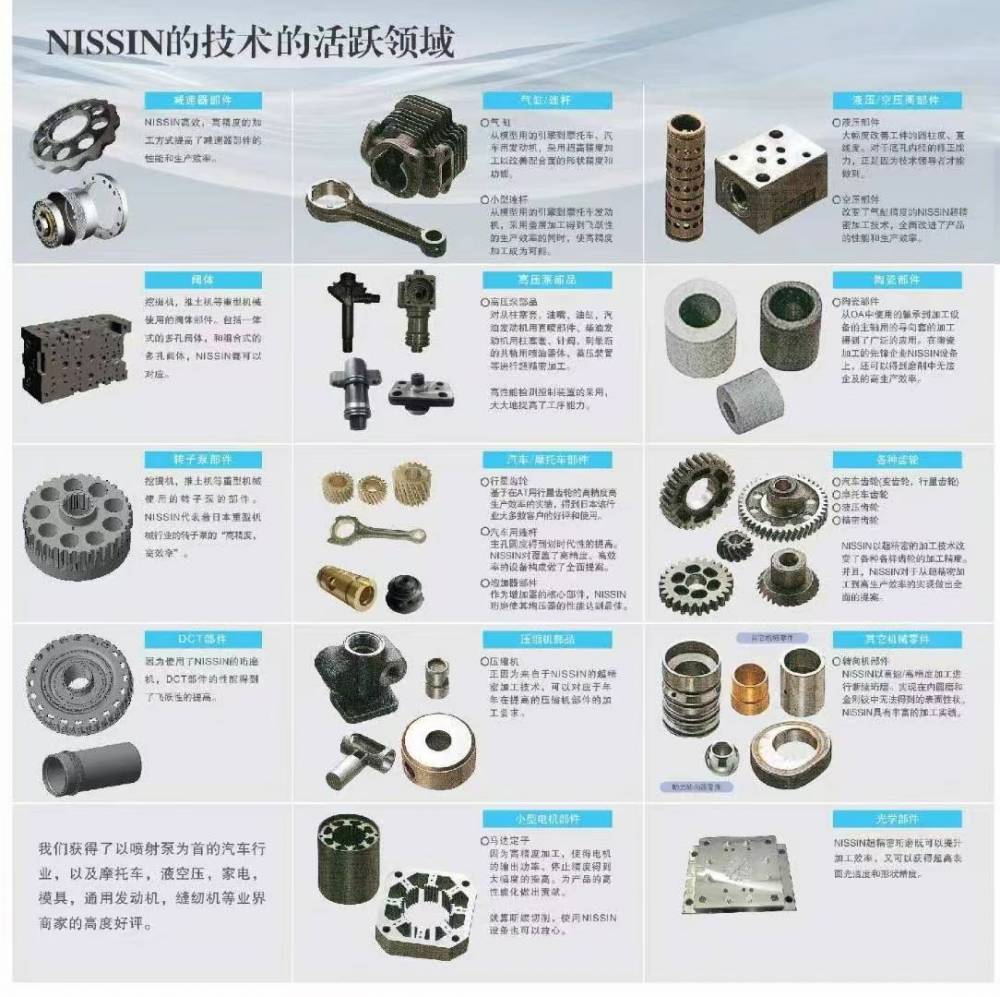

适用行业

广泛应用于汽车行业，用于加工汽车气缸、连杆、柱塞套等关键零部件；在液压与气动行业，可加工液压阀、多路阀等元件；还可用于压缩机制造以及陶瓷产品、转向器、齿轮等零部件的加工，在医疗器械、模具制造等行业也有出色表现。
