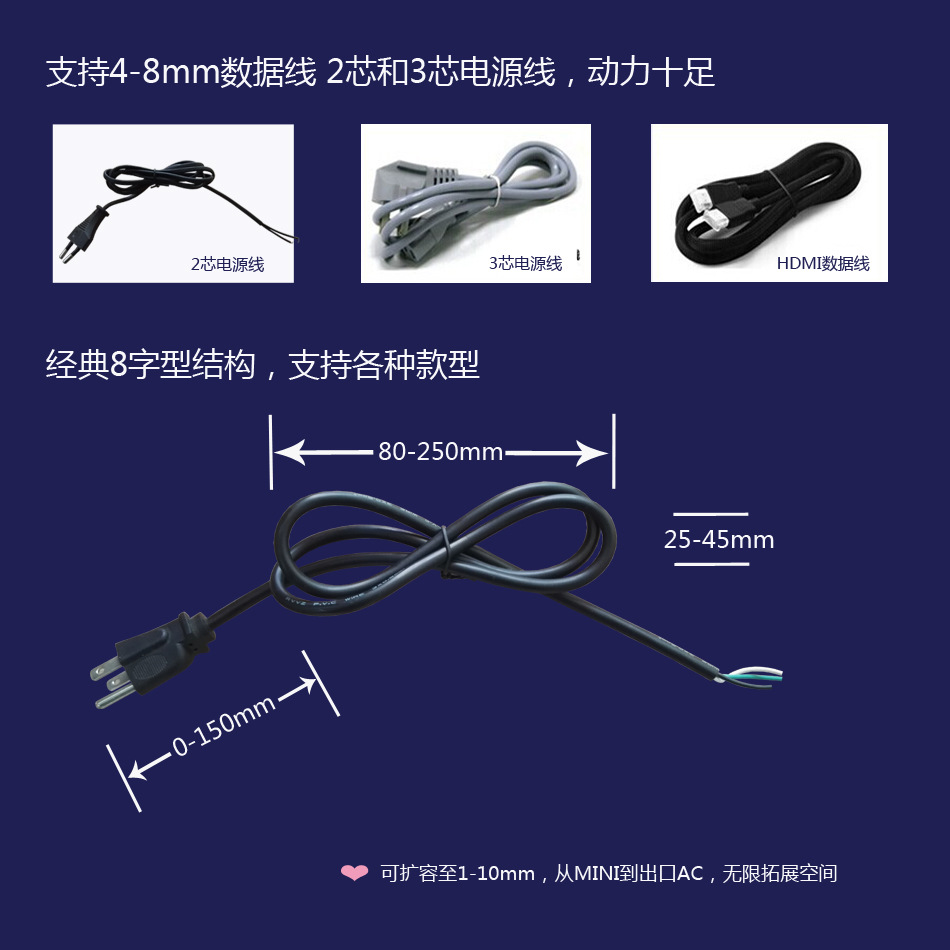

jd-pu03自动绕线扎线机是针对市场上常见的2芯和3芯电源线设计，可支持的线长达5-30米。绕线力大、稳定、速度快，客户处实测绕扎5米8mm电源线，平均4.5秒一条，每小时800pcs。特别粗或者特别长的线，可以做非标定制。是一种针对头尾不加工的软性长条型产品直接包装的全自动化设备。适应产品包括电源线网络线等软性非金属类的长条型产品。
步骤如下：
一． 放线机械手部分。机械手把线头置于绕线盘上的气缸夹锁紧，机械手退回起点。
二． 绕线部分。绕线伺服电机启动绕线，圈数可调。
三． 横向移动部分。当线绕好以后抓线夹上。
四． 送线升降装置部分。送线装置整体上升40mm，目的避免绕线低于绕线盘线头气夹而伤线。
五． 绕线盘部分。线头气夹锁紧线头，绕线盘开始旋转到设定圈数停止。
六． 裁线部分。绕线盘停时开始裁断尾线。
七． 抓线部分。抓线气缸下降抓住绕好的线材上升。
八． 扎丝装置部分：提前送好扎丝并切断。
九． 横向动力部分。横向移动至放线夹下降放好线上升回位。
十． 放线夹横向推进至扭线位。
十一． 扭线部分：扭线夹下降至扭线位开始扭线。
十二． 回料部分：扭线夹上升，放线夹回位完时扭线夹打开时，绕好的线材自动落下到线框。
来看看技术参数：

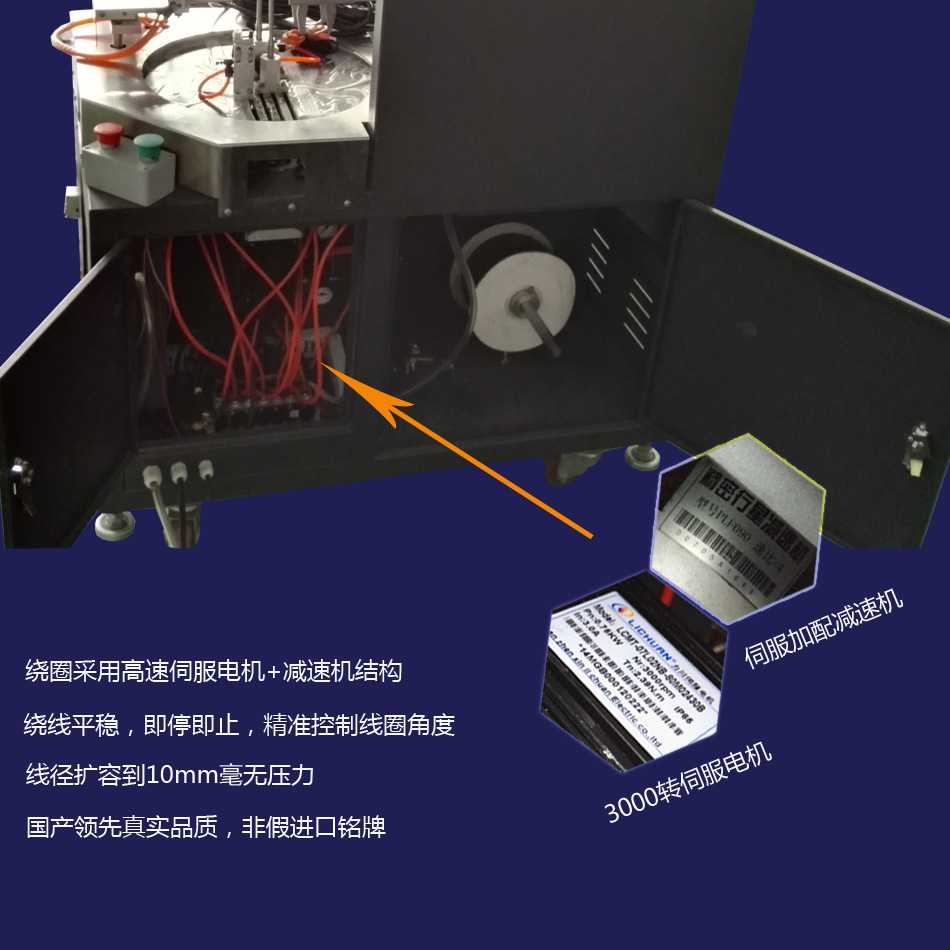

为什么有这么好的表现，让我们打开机箱看个明白：
1. 主绕线圈电机采用3000转伺服+减速机结构，以转速换扭力，这样无论是细线还是粗线，都可以精准定位绕圈角度，即停即止。增加减速机后，还可以有效保护伺服电机的使用寿命。这也决定了本机支持线径容量范围大，如果客户业务拓展，需要绕超出线径范围的产品，直接升级绕线台和抓线爪即可，不需要另外购买绕线扎线机。
2.平移采用步进电机+上银滑台结构。如果将平移由步进改为气缸，短时间看是节省了成本，长期来看，大力矩气缸启动和停止产生的震动和抖动，不仅会影响机器的工作，还会对客户的气源产生反噬作用，对客户的其他用气产品产生不良影响。
3. 考虑到大部分气源都会存在压力不稳、油水脏污问题，坚端精密扭扎带送扎带采用步进电机，弃用气缸做法。整机设计尽量减少机器上的气缸数量。
4. 整机大大小小的气缸，共计11个，全部由台湾亚德客原厂进货。亚德客气缸在业内有良好的口碑，正常使用情况下，亚德客的气缸用6年+没问题。坚端精密特别加配油水分离器，净化气源。气源不纯，对气缸和气动配件的冲击力非常大，根据我们的经验，80%的机器故障是由气源引起的。
产品做的好，售后服务也好哦！
坚端坚持售后，不断改进。无论是客户使用不当，造成机器故障，还是机器本身的问题， 售后24小时随叫随到。我们做机器的不能逃避售后问题，遇到问题的同时也是改进升级的机会， 比如r03之前版本的机器本身不能绕50mm那么小的线圈，客户突然接到50mm的订单， 我们过去守了1个星期才把机器改出来，这一个星期，就成就了现在的03。
坚端欢迎您！
我们在充满活力的东莞塘厦镇，随时欢迎广大客户朋友来厂考察试机
地址：东莞市塘厦镇凤凰岗大道53号合成工业园内4栋2楼
联系电话：13071391269
