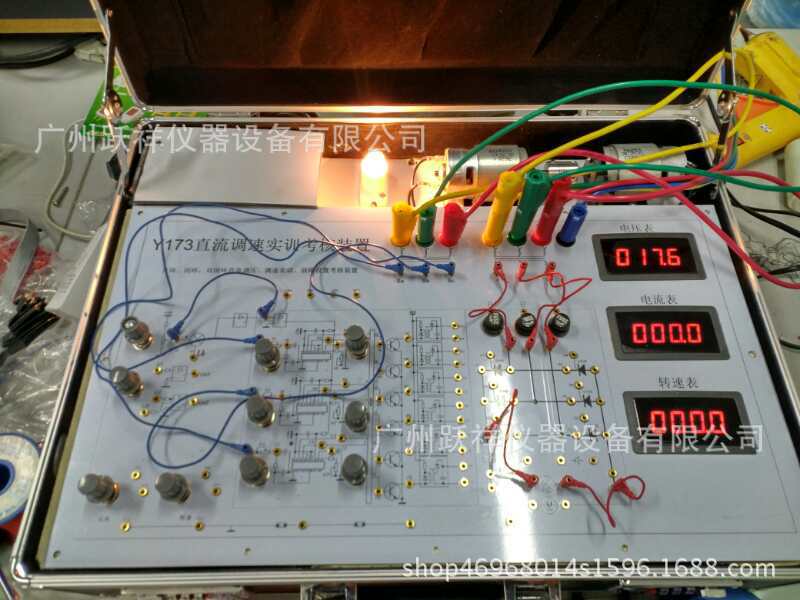

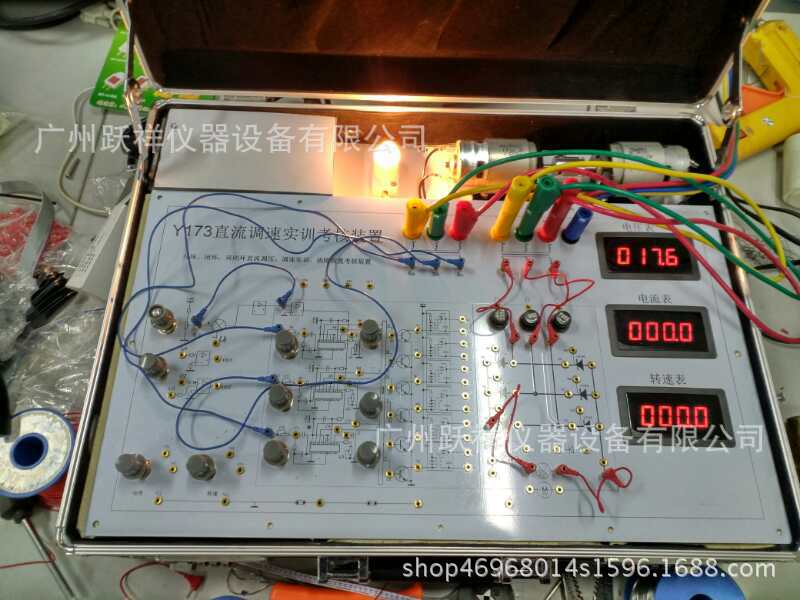

一、产品概述
本设备是根据培训教材中关于电力电子与电气传动部分的技能培训要求，吸收国内同类产品的优点，充分考虑了实验室的现状和发展趋势，对设备在外形、功能上进行优化组合，e 故障的设置与排除功能（每个故障点都有测试孔引出），有恢复初始状态的设置，符合直流调速系统安装与调试、维修、故障检测与排除等考核要求，精心研制而成。
二、适用范围
各职业院校、技校所开设的《直流调速系统》、《电力拖动自动控制系统》等专业课程所要求的主要实验项目，特别用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工（）培训和鉴定考核使用。
三、技术性能
1.输入电源：三相五线（380V±10% 50Hz）
2.工作环境：环境温度范围为-10℃～+40℃
3.相对湿度＜85%(25℃)
4.海拔＜4000m
5.设备容量：＜100VA
6.外形尺寸：430×360×150mm
功能:
符合直流调速系统安装与调试、维修、故障检测与排除等考核要求，可以开设直流调速系统实训项目
本设备可设置的部分故障内容
1.可控硅触发脉冲的丢失
2.整流桥熔断丝故障
3.触发电路同步信号的故障
4.触发电路的触发脉冲调节失效
四、产品描述及技术说明
（一）各模块描述
1.三相四线及电源输入端子，
各个端子有清晰标识，
三相隔离变压器两组组：三相电源通过三相隔离变压器，使主电路输出与电网隔离，对人身安全起到了一定的保护作用。
实验连接线及插座：强、弱电连接及插座分开，不混插。强电连接线及插座采用全封闭工艺，使用安全、可靠、防触电。
按规范进行正确连接，满足教学与考核的接线要求。
2..数字式仪表
（1）直流数字电压表一只：测量范围0～50V，三位半数显，输入阻抗为10MΩ，精度0.5级，为直流调速系统提供电压指示；
（2）直流数字电流表一只：测量范围0～2A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示及切断总电源功能，为交流调速系统提供电流指示；
（3）数字转速表一只：测量范围0～9000转，；
（4）直流电动机一只，直流发电机一只，
（5）电灯负载2只
4.故障设置模块：可设置19个故障点
（三）.晶闸管主电路模块
特点：包含6只5A/500V的晶闸管组成全控电桥，每只晶闸管均设有RC吸收和电子保险丝保护装置，过流电子保险丝自动断开和自动恢复，晶闸管可通过外加触发信号进行触发（留有触发脉冲测试接口）。
系统分为四大部分：三相变压器、触发电路、三相全控桥、反馈与PI积分处理电路
