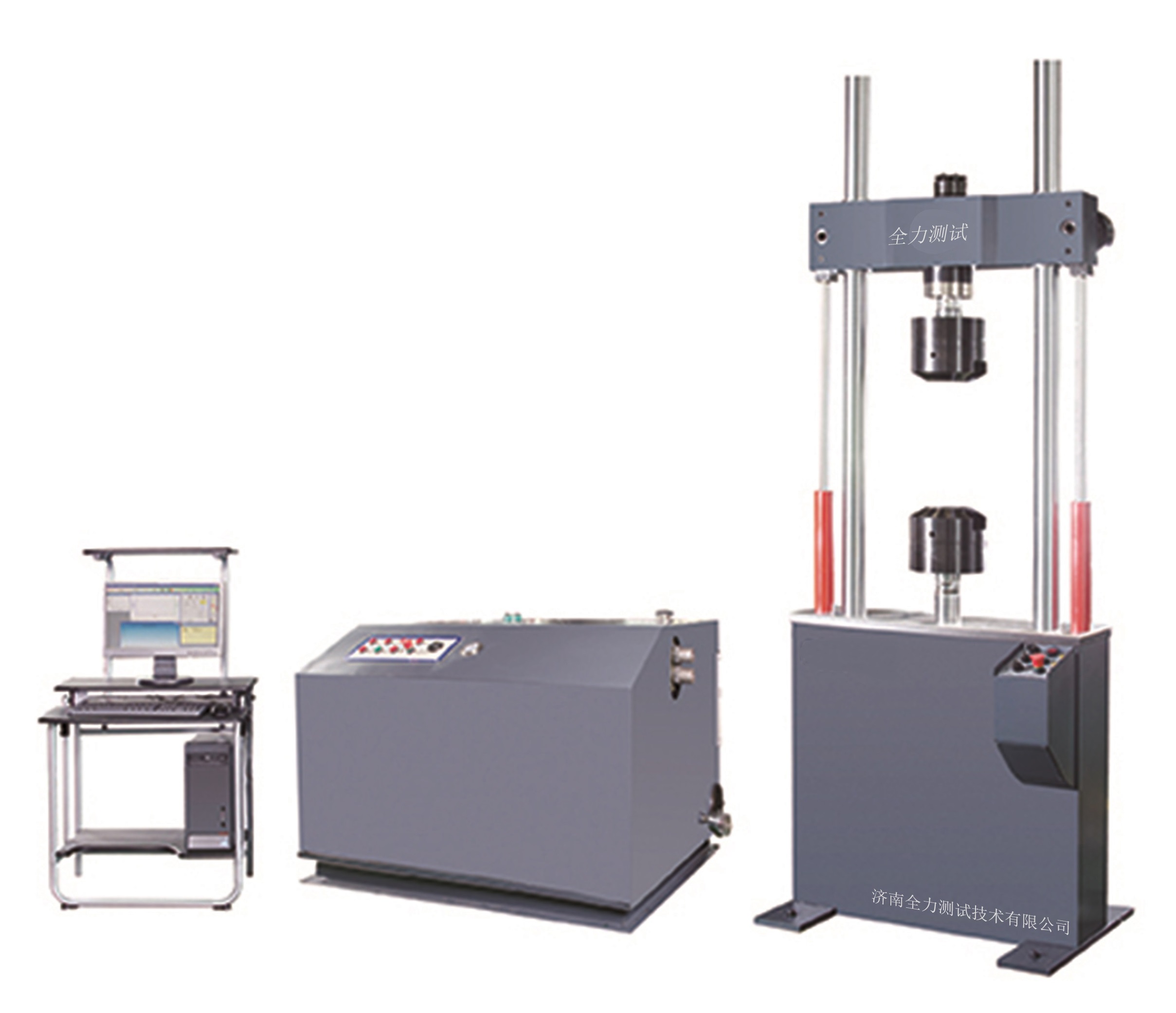

PWS-100电液伺服动静试验机

产品详情

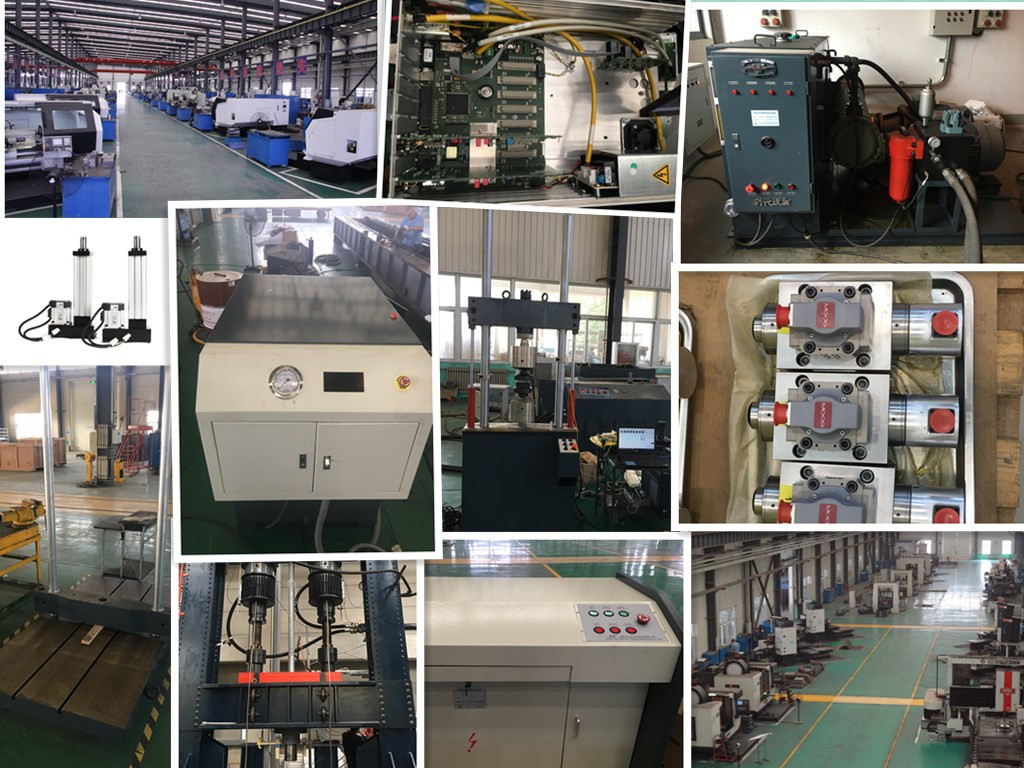

• 加工及安装厂房






  设备概述：

     PWS系列电液伺服动静试验机主要用于检测金属、非金属材料、零部件、弹性体、减振器的动、静态力学性能试验。完成拉伸、压缩、弯曲、低周和高周疲劳、裂纹扩展、断裂力学试验。可配备高温炉、低温箱、腐蚀箱等环境装置，实现试样在不同环境下的力学测试。是高校、科研院所、企业等进行材料研究的理想设备。





  性能特点：

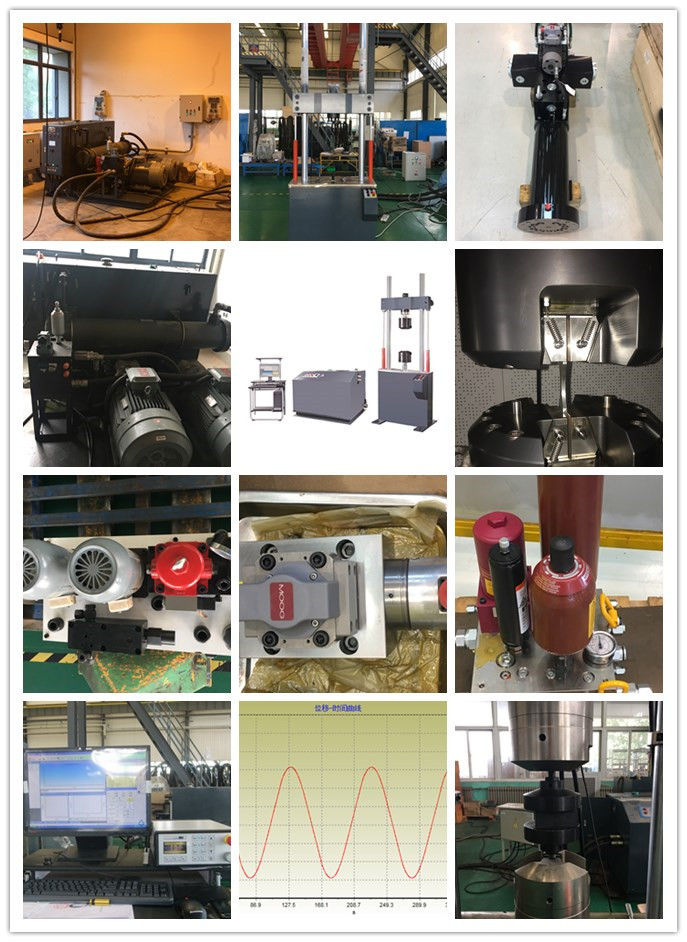

  1、该系列试验机主要由主机、恒压伺服泵站、 全数字伺服控制器以及相关试验软件、液压夹头、以及其他的附件等组成。

  2、横梁采用液压升降、液压夹紧式结构，试验空间调整方便。

  3、双立柱外表面采用电镀硬铬处理，提升美观程度同时提高防腐及耐磨能力。

  4、伺服直线作动器下置，内置进口进口位移传感器，外置由伺服阀、精密滤油器以及具有消脉、蓄能功能的进回油路蓄能器组成的伺服模块。

  5、伺服直线作动器活塞杆的支撑采用非金属支撑、大间隙设计，具有高速不烧结自润滑的特点。

  6、泵站采用全封闭设计，配置低噪音交流电机，进口低噪音高压内啮合齿轮泵使整个泵站声音很低。

  7、开式夹头，装夹试样方便可口，夹块拆卸方便。

  8、有载荷、位移、变形三个闭环控制回路，各控制模式之间具有平滑切换功能。

  9、信号发生器波形种类：正弦波、方波、角波、斜波以及外部输入波等。

  10、液压管件、高压胶管均采用进口产品，以保证整个系统无渗漏油现象。

  11、德国DOLI公司全数字单通道伺服控制器，保证控制精度和稳定性。






  满足标准：

  1)GB/T 2611-2007 《试验机通用技术要求》

  2)GB/T16825.1-2008 《静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》

  3)GB/T 16826-2008 《电液伺服试验机》

  4)JB/T 8612-1997 《电液伺服试验机》

  5)JB9397—2002《拉压疲劳试验机技术条件》



  技术参数：

  技术名称	技术参数
  产品型号	PWS-10	PWS-20	PWS-50	PWS-100	PWS-200	PWS-500
  最大静态试验力	±10kN	±20kN	±50kN	±100kN	±200kN	±500kN
  静态力值示值精度	±1%
  最大动态试验力
  作动器最大振幅	±50mm		±75mm
  示值精度±1%FS	±1%FS
  试验频率范围	0.01—50Hz
  主要试验波形	正弦波、方波、三角波、斜波、组合波等
  控制方式	全自动位移、荷载控制，各模式之间可平滑切换
  垂向试验空间	不小于800mm
  恒压伺服泵站规格	流量45L/min，21Mpa				流量96L/min，21Mpa
