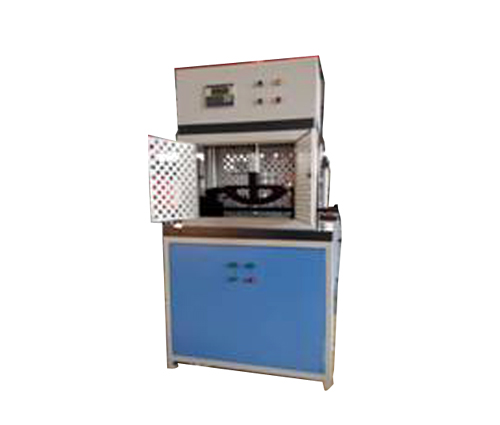

YGW-60SF钢管弯曲试验机

产品详情

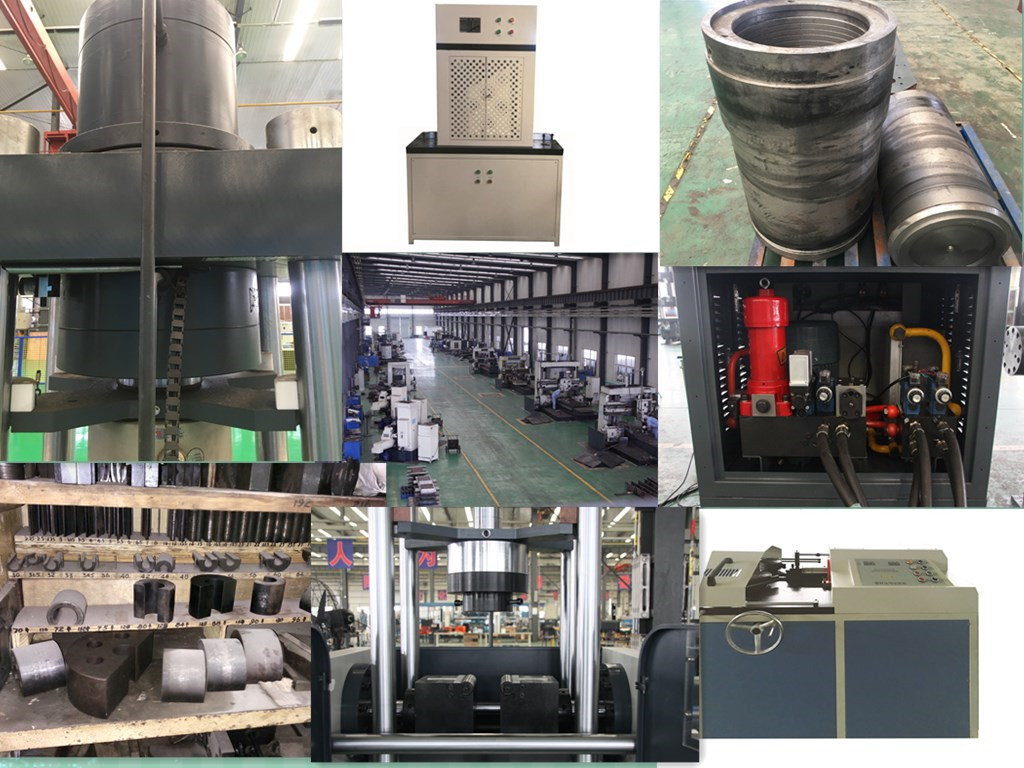

• 机加工及安装车间



  设备概述：

  YGW-60SF全自动钢管弯曲试验机是最新研制开发的专用于钢管弯曲的设备，该产品符合给水衬塑复合钢管CJ136-2007中6.4；直缝电焊钢管GB/T13793-2008中6.5.2和6.8.1.5；低压流体输送用焊接钢管GB/T 3091-2001中5.5.1关于钢管弯曲试验的规定；并且符合金属管弯曲试验方法GB/T244-2008中的相关要求，为钢管厂和检测单位检验钢管弯曲性能不可少的试验设备。



  主要功能：

   符合给水衬塑复合钢管、直缝电焊钢管、低压流体输送用焊接钢管等等各种管件的弯曲性能试验。

  主要特点：
  1、数字实时显示弯曲角度；

  2、触摸键操作可实现国标等标准规定的90º,30 º,10 º钢管自动弯曲；

  3、可根据用户的要求实现任意角度的弯曲；

  4、满足国标要求的试验速度如：1mm/s±0.2mm，可设定任意试验速度；

  5、试验速度范围为：0-100mm/min，试验精度为±0.5%；

  6、位移自动控制 位移范围0—400mm

  7、一键操作自动完成客户设定的角度并且自动返回，操作非常简单。





  满足标准：
  CJ/T136-2007《给水衬塑复合钢管》

  GB/T13793-2008《直缝电焊钢管中》

  GB/T 3091-2001《低压流体输送用焊接钢管》

  GB/T244-2008《金属管弯曲试验方法》

  技术参数：

  技术名称	技术参数
  最大钢管弯曲直径	60.3mm
  支辊间距	可调（适合60.3mm以下钢管弯曲试验）
  支辊圆弧半径	根据钢管直径选择
  油缸行程	400mm
  弯曲角度	10º30º 90º，（配备不同的弯心可以改变弯曲角度)
  外形尺寸	900×500×1800mm
  重量	750kg
  电源	380V 50Hz
