简介
将汽轮机排汽冷凝成水的一种换热器，又称复水器。凝汽器主要用于汽轮机动力装置中，分为水冷凝汽器和空冷凝汽器两种。凝汽器除将汽轮机的排汽冷凝成水供锅炉重新使用外，还能在汽轮机排汽处建立真空和维持真空。
分类
按蒸汽凝结方式的不同凝汽器可分为表面式（也称间壁式）和混合式（也称接触式）两类。在表面式凝汽器中，与冷却介质隔开的蒸汽在冷却壁面上（通常为金属管子）被冷凝成液体。冷却介质可以是水或空气。水冷表面式凝汽器按冷却水的流动方式分为单流程(图1)、双流程(图2)两种。在混合式凝汽器中，蒸汽是在与冷却介质混合的情况下被冷凝成液体的。被冷凝的蒸汽既可是水蒸汽，也可是其他物质的蒸气。

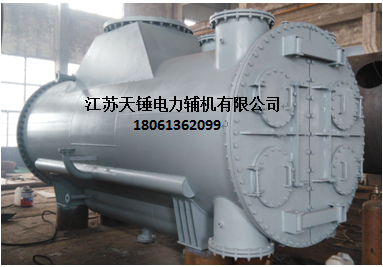

水冷表面式凝汽器主要由壳体、管束、热井、水室等部分组成。汽轮机的排汽通过喉部进入壳体，在冷却管束上冷凝成水并汇集于热井，由凝结水泵抽出。冷却水（又称循环水）从进口水室进入冷却管束并从出口水室排出。为保证蒸汽凝结时在凝汽器内维持高度真空和良好的传热效果，还配有抽气设备，它不断将漏入凝汽器中的空气和其他不凝结气体抽出。抽气设备主要有射水抽气器、射汽抽气器、机械真空泵和联合真空泵等。
空冷表面式凝汽器空气借助风机在管束外侧横向通过或自然通风，而蒸汽在管束内流动被冷凝成水。为提高管外传热，这种凝汽器均采用外肋片管。它的背压比水冷凝器高得多。
混合式凝汽器有喷雾式和平面射流式两种。在喷雾式凝汽器中，冷却水被雾化成滴状；而在平面射流式中，冷却水以膜状与汽轮机的排汽接触。一般多采用平面射流式结构，因它具有更高的真空，能把不凝结气体全部排出。
