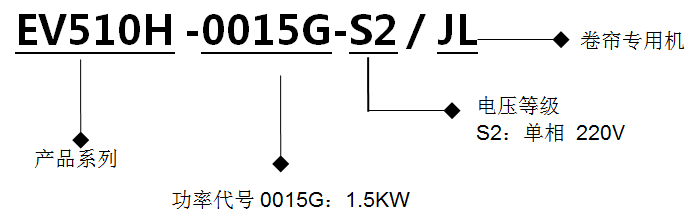

1. 命名规则

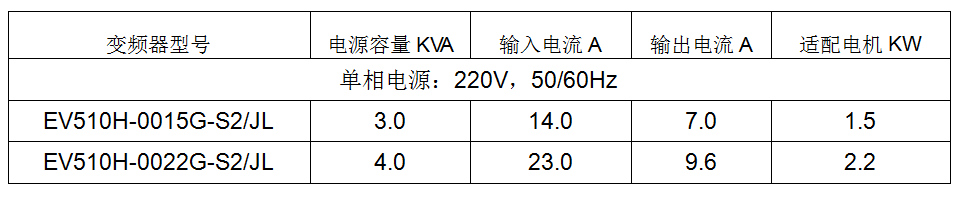

2. 型号参数

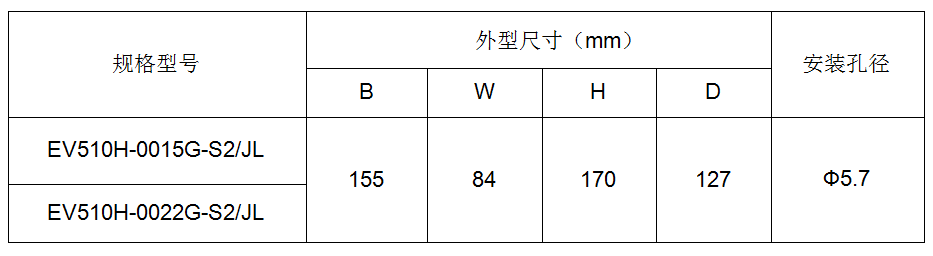

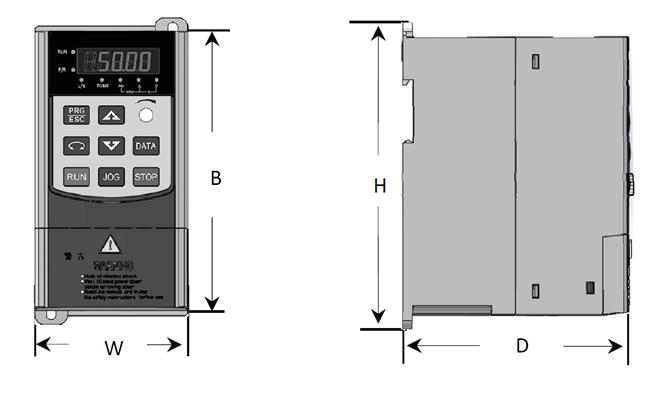

3.产品外型尺寸图
二、产品介绍：
欧陆快速卷帘门专用变频器的基础上升级改造的，保留了原有变频器的主要功能及稳定性能。
欧陆快速卷帘门专用变频器根据市场卷帘门的应用要求，增加了限位开关模式和编码器位置模式核心控制功能，以及一系列的保护控制功能，专为卷帘门市场量身打造。
同时变频器的整机设计时，减小了机器的尺寸，节省了用户使用安装空间。
产品功能特点
1、取代了原有的PLC加变频器的控制模式，将PLC功能都集成到变频器里面，缩小了安装体积，节约了成本，使得控制高度集成化。
2、拥有2个操作模式，限位开关模式和编码器位置模式。
用户可以根据不同的现场情况选择不同的操作模式。
3、用户可以根据自己的实际情况调节开门关门的高度，调节开门关门的速度，无需更新软件操作更加的灵活方便。
4、用户在设定门控的高低位置时，只需调节到相应的位置按“DATA”键即可完成。
无需设定编码器的方向，使得用户使用更加的便捷易懂。
5、具有丰富的硬件端子功能，将所有的控制部分都初始化到相应的端子上去，用户只需根据接线图选择相应的功能即可。
三、操作显示与应用举例

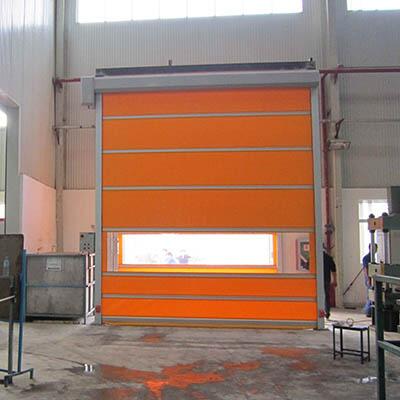

1. 河南某卷帘门企业

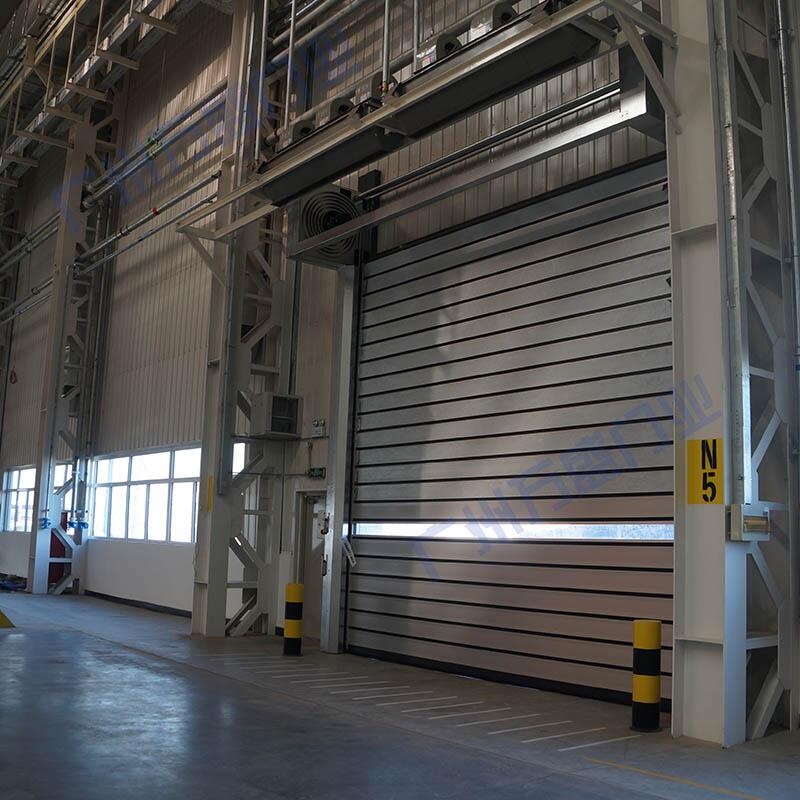

2.吉林某卷帘门公司

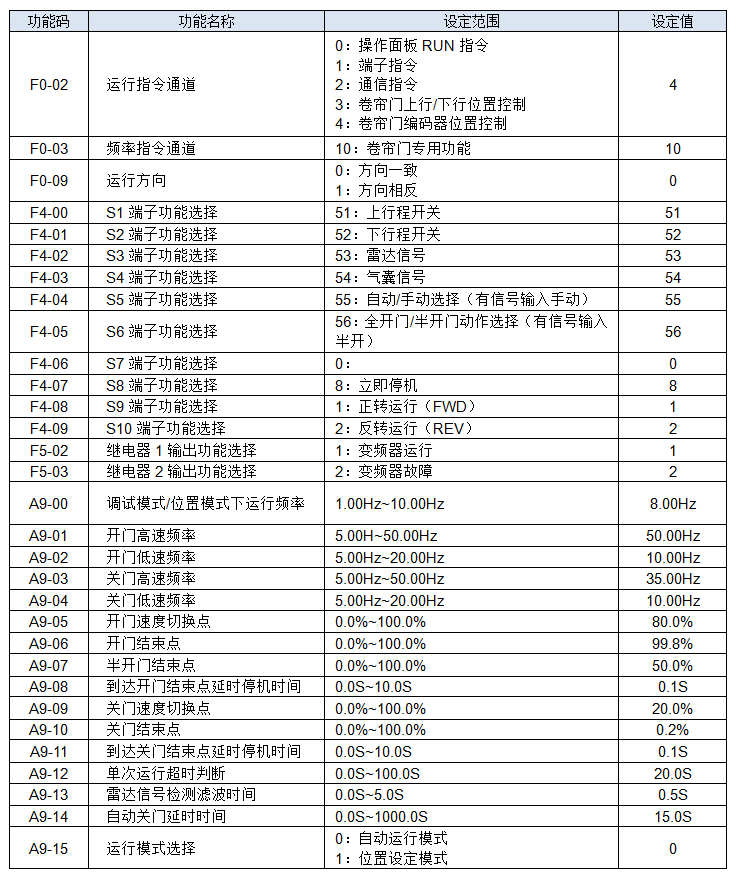

四、 卷帘门能参数设置说明
五、专用参数功能说明
1.机械位置模式控制参数说明

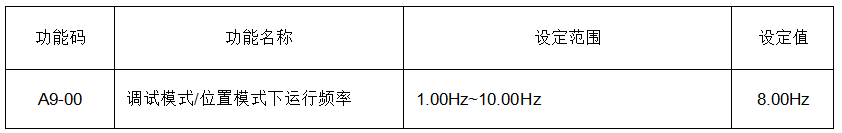

正常机械控制模式下卷帘门的运行频率。

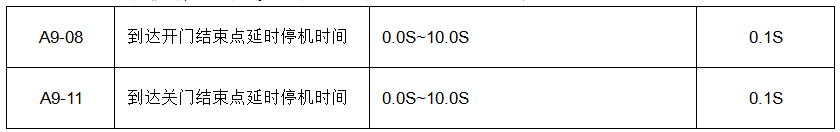

卷帘门运行到“上行程开关”位置或是“下行程开关位置”经过A9-08或是A9-11时间延时之后，变频器减速停机。
2.编码器模式控制参数说明

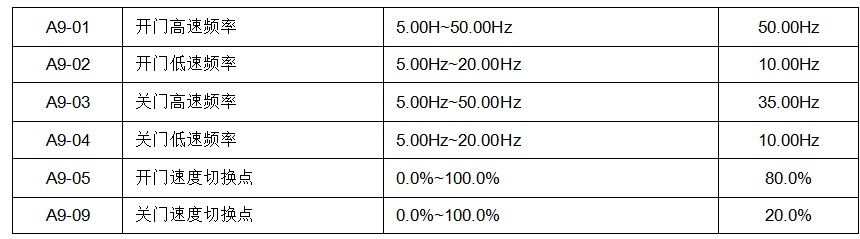

当卷帘门开门运行时，位置低于“A9-05”开门速度切换点时，将以A9-01设定的频率运行;
当卷帘门开门运行时，位置高于“A9-05”开门速度切换点时，将以A9-02设定的频率运行;
当卷帘门关门运行时，位置高于“A9-09”关门速度切换点时，将以A9-03设定的频率运行;
当卷帘门关门运行时，位置低于“A9-09”关门速度切换点时，将以A9-04设定的频率运行;

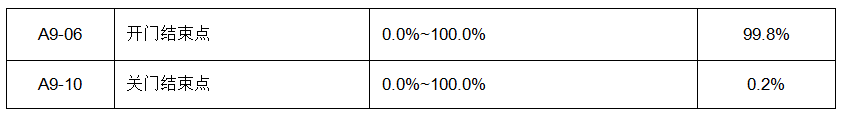

当卷帘门开门运行时，位置高于“A9-06”开门结束点时，卷帘门停机。
当卷帘门关门运行时，位置低于“A9-10”关门结束点时，卷帘门停机。
