技术参数

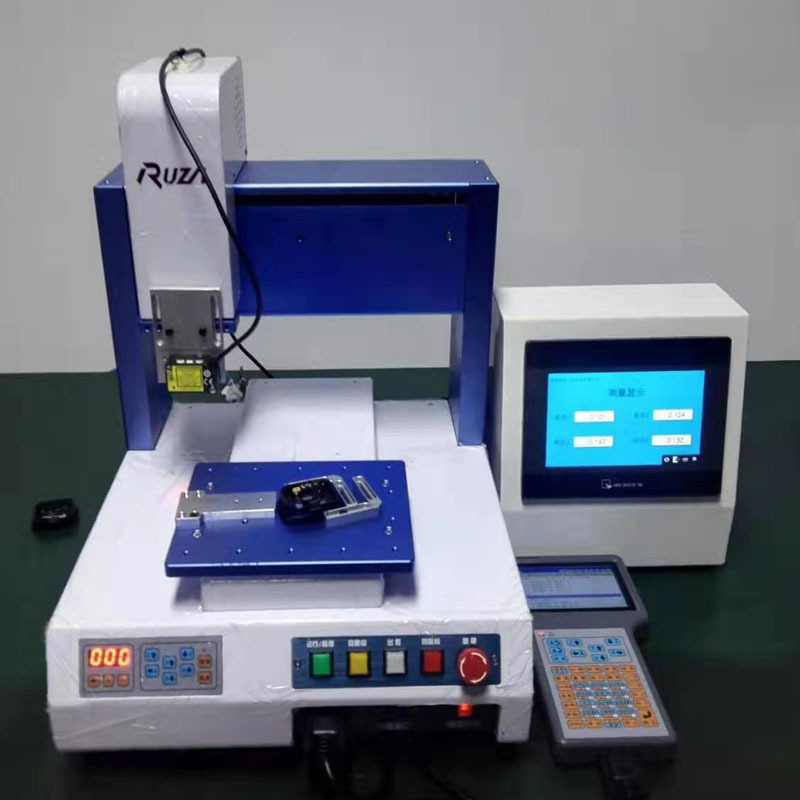

1. X/Y/Z三轴联动，根据设定的参数和轨迹点自动完成点位移动；

2.可在有效行程内实现多个点位的自动移动测量；

3.激光位移传感器测量待测点，PLC自动处理测量的数据，触摸屏上显示；

4.横向贯通式三轴结构，平台横向移动，充分利用现有空间和作业要求；

5.电气控制集成与机台内，使得机台外观简洁；

6.PLC处理后的数据上传至MES系统，便于实时监测和管理生产作业；

7.广泛应用于智能手表，智能手机，笔记本电脑，平板电脑等产品高度差测量。

作业流程说明

正常作业前，根据产品以及测量要求，编制测量点坐标及机械臂的相关参数；

1) 人工将待测产品放置到设备平台上的产品治具内；

2) 启动设备，机械臂自动移动至预先设定的坐标点，激光位移传感器测量每个点的数据；

3) PLC接收激光位移传感器的数据，并计算，在触摸屏上显示计算后的数据，同时将处理后的数据上传至MES系统；

4) 测量完成后，工作平台移动至最右侧，人工将已检测完的产品取出，平台移动至最左端待料位置；

5) 人工再放置新的产品到治具内，重复第1-4步；
