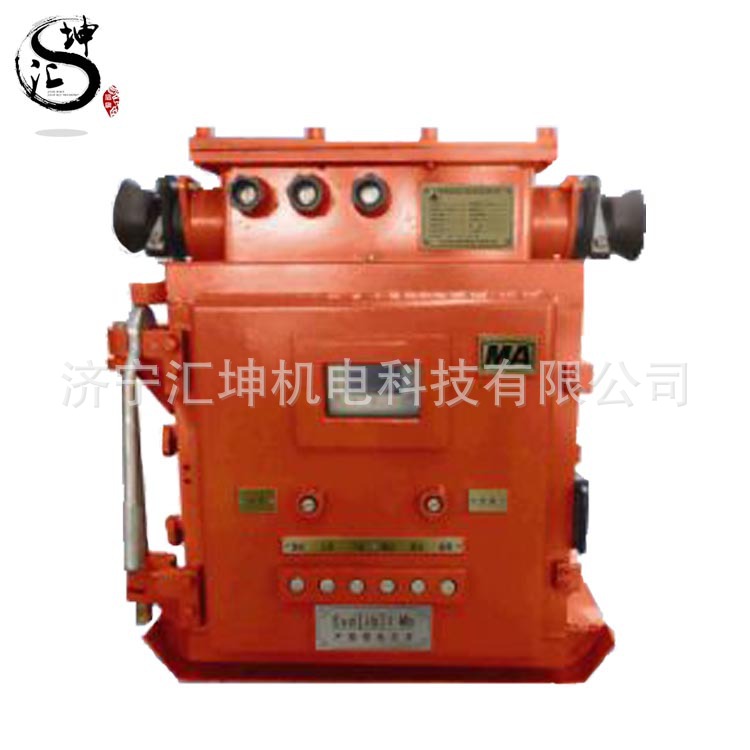

QJR-400矿用隔爆兼本质安全型真空交流软起动器

一、  适用范围及用途：

  本系列起动器主要用于额定电压380V、660V或1140V，在交流50Hz，额定功率在100～400千瓦范围内的矿用隔爆型三相异步电动机的控制，使电动机在任何工作情况下均能频繁起动、保护拖动系统，减少起动电流对电网的冲击，保证电动机可靠的起动，控制方式可就地控制和远方控制，并可在停机时进行换向。

QJR系列矿用隔爆兼本质安全型智能化真空交流软起动器是集光、机、电一体化的新技术产品，适用于交流1140V、660V电压的异步电动机重负荷软起动，广泛用于井下煤矿、露天煤矿、冶金矿山、港口码头、选煤厂等大负荷恶劣环境中运输设备的软起动、限流起动、节能运行、软停车。
是传统三角起动，电抗器起动、自藕减压起动理想的更新换代产品。

二、产品特点：

1.其核心采用16位单片机先进的全数字化传动控制器；
2.预设的“S”型曲线对电动机进行闭环自动控制；
3.具有限流起动、斜坡电压起动、转矩控制、转矩加突跳起动等多种起动模式；
4.具有过载、短路、断相、漏电闭锁、欠压、过压、温度保护、皮带联锁保护等多种保护功能；
5.具有标准RS 485通信接口。

6、QJR-400、200可逆软起动，可配套防爆绞车使用，控制绞车用。

 产品特点

 智能化数字式，单片机控制。

 选用特制的模块，具有自诊断功能，具有限流起动与电压斜波等控制。

 脉冲突跳功能：用于超高静止摩擦负载。

 泵控制：6条曲线可选，可防止软起动时的过水压及停止的水锤现象。

 保护功能：过压、欠压、断相、漏电、过流、短路、过热、起动时间长、限流时间过长等自动保护功能。

 可选择数据通信接口与控制系统联接，根据用户需要可以配备RS-485通信接口。

主要技术参数

 额定工作电压：380V、660V、1140V。

 额定工作电流：200A、315A、400A、500、630。

 额定工作制：软起断续/电磁起动连续。

 操作方式：电动合闸、电动分闸。

 主要参数与电缆外径见表1。

电流过载倍数：6倍以下可调。

起动时间：可调(60S)。

冷却方式：自然冷却。
