美标高压球阀摩根 Q347N-1500LB 2”-24”

美标高压球阀的详细说明：

美标高压球阀是本世纪50年代问世的一种阀门，在半个世纪的时间里，球阀已发展成为一种主要的阀类。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。与其它阀类相比.

美标高压球阀型号：Q347N-1500LB	美标高压球阀口径：6"(150MM)	美标高压球阀公称压力：1500LB
美标高压球阀连接方式：法兰连接	美标高压球阀操作方式：蜗轮	美标高压球阀主要功能：起开关作用
美标高压球阀使用介质：水.油品.蒸汽	美标高压球阀材质：F304锻不锈钢	美标高压球阀使用标准：美标

注：型号代表意义

Q代表球阀 3代表电动蜗轮 4代表法兰连接 7代表固定式 N代表尼龙

美标<a data-cke-saved-href='nei202.htm' href='nei202.htm' target='_blank'>高压球阀</a>

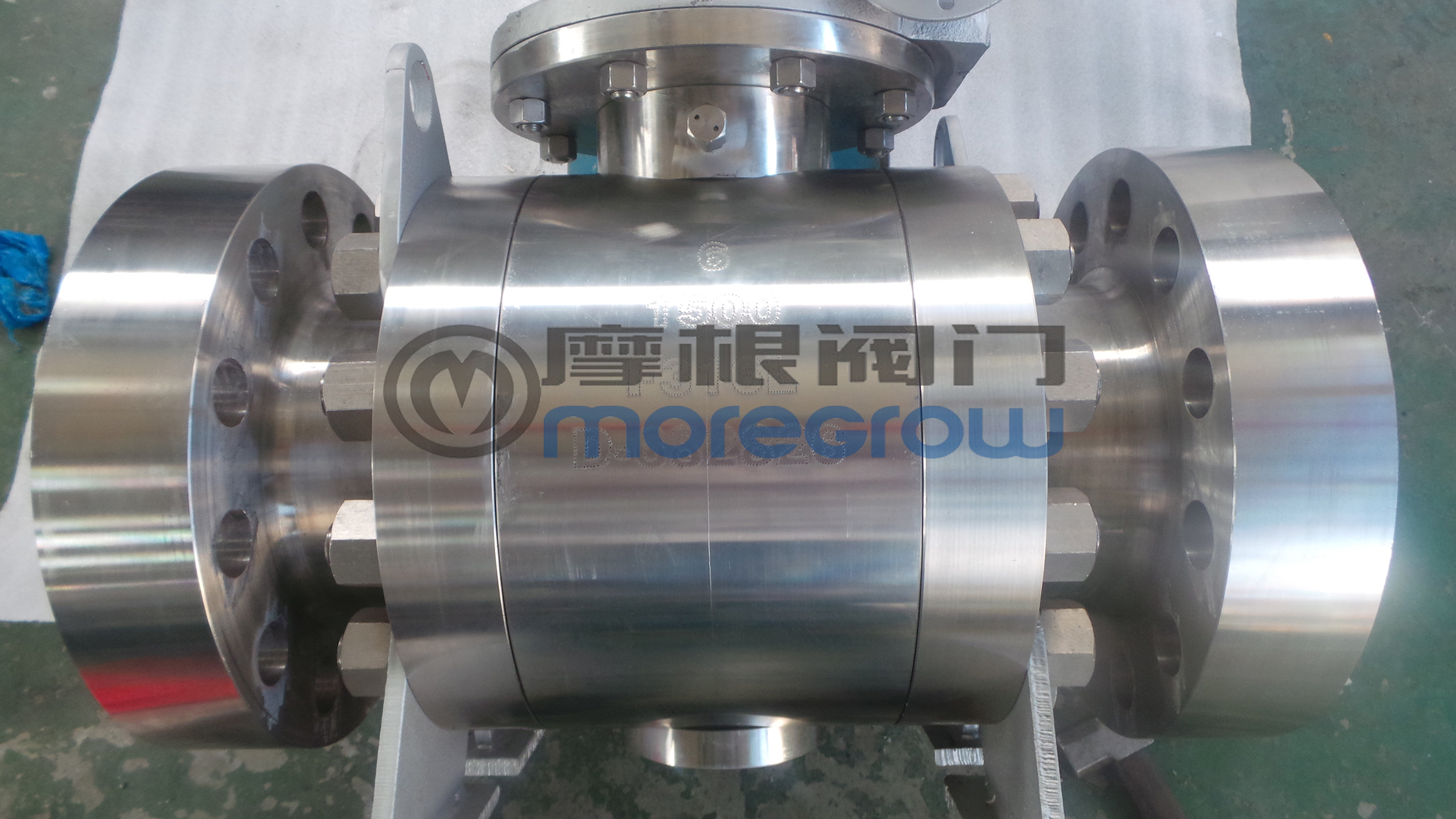

浙江摩根阀门有限公司现场美标高压球阀图片

Q347N美标高压球阀浙江摩根阀门有限公司制造，型号Q347N-1500LB 6" 阀体采用F304锻不锈钢,内件材质：球体F304,阀座：F304+尼龙，蜗轮采用出口型蜗轮。

美标高压球阀主要零部件材料：

零件名称 Part name	材料 Material
阀体/盖 Body/Bonnet	A105、304、316、304L、316L
球体 Ball	A105+HCr(Nip),2Cr13,304,316,304L,316L
阀杆 Stem	2Cr13,304,316,304L,316L
阀座 Seat	PTFE、PPL、尼龙101

美标高压球阀ANSI Class150 PN1.6 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径

NPS

10"

12"

14"

16"

18"

20"

24"

28"

32"

36"

40"

100

150

200

250

300

350

400

450

500

600

700

800

900

1000

球孔直径

102

152

203

254

305

337

387

438

489

591

686

781

876

978

178

203

229

394

457

533

610

686

762

864

914

1067

1245

1372

1524

1753

216

283

305

457

521

559

635

762

838

914

991

1143

1346

1524

1727

1956

100

110

130

175

210

274

305

340

395

440

470

580

640

730

980

1010

165

200

270

300

380

420

450

530

560

605

680

760

870

980

1040

400

700

850

600

800

116

171

257

150

123

350

420

500

580

650

735

重量(kg)

195

280

440

570

800

1480

2350

2400

4050

6160

7200

8700

12500

美标高压球阀ANSI Class300 PN2.5 PN4.0 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	216	283	305	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1956
L	RW	216	283	305	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1956
H1		100	110	130	175	210	274	305	340	395	440	470	580	640	730	980	1010
H		165	190	200	270	300	380	420	450	530	560	605	680	760	870	980	1040
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		30	58	95	210	318	440	575	800	1840	2700	2890	4640	6700	7810	9480	13800

美标高压球阀ANSI Class400 PN6.3 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	292	356	406	495	597	673	762	826	902	978	1054	1232	1397	1651	1880	1956
L	RW	292	356	406	495	597	673	762	826	902	978	1054	1232	1397	1651	1880	1956
H1		110	120	140	185	220	270	310	345	410	440	480	590	655	730	830	930
H		180	200	210	290	320	380	430	450	550	580	630	700	790	890	1000	1070
W		400	700	850	600	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	116	171	171	257	257	257	150	83	83	123	123
F					350	350	350	420	420	500	500	500	580	650	650	735	735
重量(kg)		30	58	95	210	318	440	575	800	1840	2700	2890	4640	6700	7810	9480	13800

美标高压球阀ANSI Class600 PN10.0 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	30"	32"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600	700	750	800
球孔直径		51	76	102	152	203	254	305	337	387	438	489	591	689	737	787
L	RF	292	356	432	559	660	787	838	889	991	1092	1194	1397	1549	1651	1778
	BW	295	359	435	562	664	791	841	892	994	1095	1200	1407	1549	1651	1778
	RTJ	292	356	432	559	660	787	838	889	991	1092	1194	1397	1549	1651	1778
H1		110	120	140	185	220	270	310	345	410	440	480	590	660	700	730
H		180	200	210	290	320	380	430	450	550	580	630	700	790	840	890
W		400	850	1000	600	600	800	800	800	800	800	800	800	800	800	800
E					116	116	171	171	171	150	83	123	123	123	123	123
F					350	350	500	420	420	580	650	735	735	735	735	735
重量(kg)		32	64	120	260	500	700	1098	1520	2300	3250	3780	6450	8500	10600	13100

美标高压球阀ANSI Class900 PN15.0 压力等级法兰按ANSI B16.5 JB79 HG20596 (mm)

公称通径	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"
公称通径	DN	50	80	100	150	200	250	300	350	400	450	500	600
球孔直径		51	76	102	152	203	254	305	324	375	425	473	572
L	RF&BW	368	381	457	610	737	838	965	1029	1130	1219	1334	1569
L	RTJ	371	384	460	613	740	841	968	1038	1140	1219	1334	1569
H1		135	158	190	200	250	285	350	400	480	530	580	670
H		190	200	230	300	375	420	460	530	600	640	700	760
W		600	600	600	600	800	800	800	800	800	800	800	800
E		116	116	116	171	171	83	83	123	123	180	180	220
F		350	350	350	420	420	650	650	735	735	735	735	735
重量(kg)		50	80	170	390	640	970	1550	2150	3320	4520	5320	9600

高压美标球阀

具有如下的一些优点：
　　1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
　　2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
　　3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
　　4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
　　5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
　　6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
　　公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K
　　公称通径或口径：DN6～900、NPS 1/4 ～36
　　连接方式：法兰、对焊、螺纹、承插焊等
　　适用温度：-196℃～540℃
　　驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动
　　阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

美标高压球阀的详细说明：

美标高压球阀先进的阀座，聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。适用介质：水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196～350℃ 驱动方式：手动、气动、电动、液动等

美标高压球阀的特点：

①美标高压球阀产品的设计，制造符合美国国家标准ANS1B16.34，美国石油学会标准AP1608、AP16D要求。 ②所有阀门流体阻力最小。 ③开阀速度快吸旋900即可完成开关。 ④阀座材料采用聚四氟乙烯、摩擦系数小密封可靠启闭轻松。 ⑤球体在阀座之间的运动带有擦拭作用，故可适用带悬浮颗粒的介质。 ⑥阀杆带有上密封，并采用倒装式结构，可防止在介质压力作用下阀杆冲击。 ⑦根据用户需要可设有防静电，耐火和防止误操作的锁定机构。 ⑧根据开闭力的需要可浮动球或固定球，固定球球阀其阀座地浮动的，依靠介质压力在阀座上产生的活塞效应实现密封，减轻了开闭力。标准（防火、防静电）

3：美标高压球阀的概述：

美标高压球阀是由旋塞演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，球阀是近十几年来发展最快的阀门品种之一。特别是在美、日、德、法、意、西、英等工业发达国家，球阀的使用非常广泛，使用品种和数量仍在继续扩大，并向高温、高压、大口经、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展，其可靠性及其他性能指标均达到较高水平，并已部分取代闸阀、截止阀、节流阀。随着球阀的技术进步，在可以预见的短时见内，特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。此外，在其他工业中的大中型口径、中低压力领域，球阀也将会成为主导的阀门类型之一。球阀是本世纪50年代问世的一种阀门，在半个世纪的时间里，球阀已发展成为一种主要的阀类。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。

5：美标高压球阀的主要适用范围：美标高压球阀主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中，适用温度：-196～450℃；驱动方式：手动、气动、电动、液动、涡轮动等；公称通径：1/2"～12"；公称压力：150LB~2500LB；适用介质：水、气、油品、天然气和酸碱腐蚀介质。

6：美标高压球阀的性能参数：

a、工作压力：1.0Mpa-42.0Mpa。 b、工作温度：-46+550℃。 c、驱动方式：手动、蜗轮、气动、电动等。 d、连接方式：法兰、焊接、对焊、承插焊、等。 e、制造标准：国标GB、JB、HG，美标API、ANSI，英标BS，日本JIS、JPI等。 f、阀体材质：铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

7:美标高压球阀设计标准：

设计和制造标准按照: GB12237；结构长度按照: GB12221；连接端尺寸按照：JB/T79,GB9113,HG20592；检验和测试按照: JB/T 9092、GB/T13927； 8:美标高压球阀设计标准：设计和制造标准按照: ASME B16.34,API6D等；结构长度按照: ASME B16.10；连接端尺寸按照：ASME B16.5,ASME B16.25；检验和测试按照: API598；防火设计按照：API607；

　　美标球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

锻钢高压球阀产品的采购须知：

锻钢高压球阀商品已标的价格表是临时价格，具体价格已具体参数议价，根据材质及口径尺寸压力大小而定，具体价格您可以联系我们，以实时报价为准。

产品名称与锻钢高压球阀的型号；锻钢高压球阀的操作方式（有手动涡轮传动气动电动等）；锻钢高压球阀的密封面材质和硬度；锻钢高压球阀的阀体材质；锻钢高压球阀的压力；锻钢高压球阀的使用介质（名称、粘度、颗粒腐蚀性；锻钢高压球阀我们可以根据您提供的图纸定做生产；也可以按我公司提供的图纸生产。锻钢高压球阀产品包装人性化亦可按您的要求办理。

若已经由设计单位选定摩根的锻钢高压球阀型号，请按锻钢高压球阀型号直接向我司销售部订购。

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的摩根公司专家为您审核把关。
