1.概述
XGN系列箱型固定式金属封闭开关柜（以下简称箱式柜）适用于3.6～12KV三相交流50HZ 单母线及单线分段系统作为接受与分配电能之用。该产品为金属封闭结构，外壳防护等级为IP2X，主开关采用ZN28、VS1、VD4等型真空断路器，可配CT17系列或CT19系列弹操机构及CD17系列电磁操作机构，亦可配装CDY系列永磁操动机构。具有集中布置的机械“五防”联锁装置。
2.正常使用条件
? 环境温度：气温+40℃，最低气温-15℃；
? 海拔高度不超过1000m；
? 相对湿度：日平均不大于95%，月平均不大于90%；
? 地震烈度不超过8度；
? 无火灾，爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注：超出以上使用条件，由用户与制造厂协商解决。
3.符合标准
? GB 3906 《3～35KV交流金属封闭开关设备》
?GB/T 11022 《高压开关设备和控制设备的共同技术要求》（IEC 60694:1996）
? DL/T 404 《户内交流高压开关柜订货技术条件》
?IEC60298 《1KV以上52KV及以下交流金属封闭开关设备和控制设备》

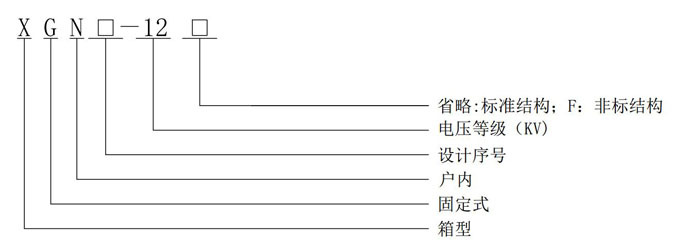

4.型号说明
5.结构特点

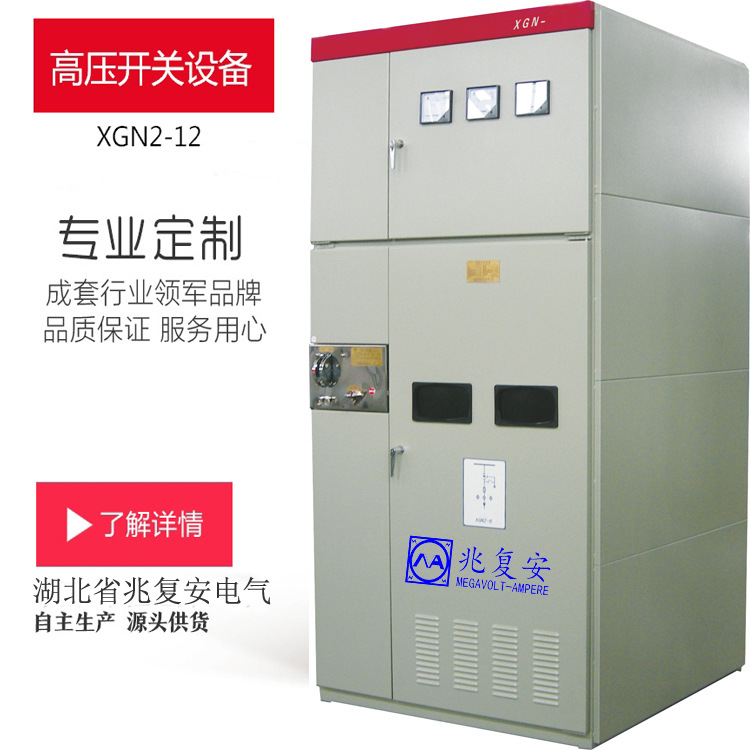

XGN2-12开关柜为金属封闭箱式结构，柜体骨架由角钢焊接而成，柜内分为断路器室、母线室、电缆室、继电器室等，室与室之间用钢板隔开。
1、 断路器室外在柜体前下部，断路器的转动由拉杆与操动机构连接，断路器上接线端子与上隔离开关连接，断路器下接线端子与电流互感器连接，电流互感器与下隔离开关的母排连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。
2、 母线室在柜体后上部，为了减小柜体高度，母线呈品形排列以7350N抗弯强度的瓷质绝缘子支持，母线与上隔离开关母排连接，相邻亮母线室之间可隔离。
3、 电缆室在柜体下部的后方，电缆室内支持绝缘子可设有电压监视装置，电缆固定在支架上，对于主结线为联络方案时，本室则为联络小室。继电器室在柜体上部前方，室内安装板可安装个中继电器等，室内有端子排支架，门上可安装指示仪表、信号元件等二次元件，顶部还可布置二次小母线。
4 、断路器的操动机构装在下面左边位置，其上方为隔离开关的操作及联锁机构。开关柜为双面维护，前面检修继电器的二次元件，维护操动机构，机械联锁及传动部分，检修断路器。后面维修主母线和电缆终端，在断路器室和电缆室均有照灯。前门的下方设有与柜宽方向平行的接地铜母线，其截面为4×mm2。
5 、机械联锁：为了防止带负荷分合隔离开关，防止误分误合断路，防止误入带电间隔；防止带合接地开关；防止带接地刀合闸，开关柜采用相应的机械联锁，机械联锁的动作原理如下：
a.停电操作（运行—检修）
开关柜处于工作位置，即上下隔离开关、断路器处于合闸状态，前后门已锁好，并处于带电运行之中，这时的小手柄处于工作位置。线将断路器分闸后，再将小手柄扳到“分断闭锁”位置，这时断路器不能合闸，将操作手柄插入下隔离的操作孔内从上往下拉，拉到上隔离分闸位置。再将槽手柄拿下，插入接地开关操作孔内，从下向上推，使接地开关处于合闸位置，这时可将小手柄扳到“检修”位置。可先打开前门，取出门后边钥匙打开后门，停电操作完毕，检修人员对断路器室及电缆进行维护和检修。
b.送电操作（检修—运行）
若已检修完毕，需要送电，其操作程序如下：
将后门关闭，钥匙取出后关前门，将小手柄从“检修”位置扳到“分断闭锁”位置，这时前门被锁定，断路器不能合闸，用操作手柄插入接地开关操作孔内，从上向下拉，使接地开关处于分闸位置，将操作手柄拿下，再插入上隔离的操作孔内，从下向上推，使上隔离处于合闸位置，将操作手柄拿下，插入下隔离的操作孔内，从下向上推使下隔离处于合闸位置，取出操作手柄，将小手柄扳至工作位置，这时可将断路器合闸。
5.订货须知
1、主接线方案编号及单线系统图、排列图；
2、二次回路接线原理图，端子排列图，如端子无排列图时按制造厂规定；
3、开关柜内的电器元件的型号、规格、数量；
4、主母线、支母线的材质、规格，否则按制造厂规定供应；
5、开关柜使用在特殊环境条件，应在订货时提出；
6、需要附件、备件时应提出其种类和数量；
