作为LonWorks网络技术中国领航企业,海思在LonWorks技术研发与产品推广方面可谓不遗余力。同时,多年市场经验表明,国内众多高端设备制造商对LON控制网络技术知之甚少,也迫切希望找到LON控制网络的接入方案,以大幅提升自身的产品性能和品质,从而在重大项目中与跨国企业的竞争中赢得更多的市场份额。海思LON3150IM系列LonWorks通信控制模块(简称Lonworks模块,或称LonWorks控制模块)应运而生。
为了方便把一些非LonWorks技术的设备连接到LonWorks网络,或者连接起两种不同的现场网络,海思展示出多年LonWorks技术研发实力,相继为国内众多知名企业开发高端设备所急需的LonWorks通信控制模块,并迅速为控制领域所接受。为满足更多OEM厂商的需求,海思推出了LON3150IM系列通用型LonWorks通信控制模块,客户可根据该产品规格尺寸、接口类型,将其嵌入自身的电路设计中,即可实现对外的LonWorks通信控制功能。
LON(Local Operating Networks,局部操作网络)现场总线,它是由美国Echelon公司推出的一种具有稳定性、可靠性、开放性、高速性的控制网络技术,推动了可互操作的装置和系统的发展。LonWorks技术不规定装置的应用程序如何构成,非LonWorks技术装置不能直接接入LON网络,因而给LonWorks技术的兼容性应用带来了技术问题。海思LON3150IM系列LonWorks通信控制模块解决了这样的难题,可以方便地实现非LonWorks技术的产品与LON控制网络的互联。
(A) (B)

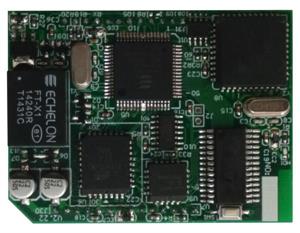

图 海思LON3150IM系列LonWorks通信接口模块
海思LON3150IM系列LonWorks通信控制模块主要功能是实现通信协议转换。该系列Lonworks模块采用美国埃施朗公司的Neuron3150神经元芯片。Neuron芯片集成有三个CPU处理器,其中,MAC处理器是媒体访问控制层处理器。它处理OSI七层网络协议中的1,2层,主要包括驱动通信子系统硬件以及执行冲突回避算法等。网络处理器实现网络协议中的3~6层。它实现网络变量处理、寻址、事务处理、文电鉴别、软件定时器、网络管理和路由等功能。应用处理器一方面执行用户编写的应用程序代码,另一方面执行由用户代码所调用的操作系统服务。大多数应用程序均可采用Neuron C语言来编制,使编程工作真正从繁琐的汇编语言中解脱出来。LON3150IM系列LonWorks通信控制模块向下完成外部设备标准信号与LonTalk协议之间的转换,向上与LON控制网络进行数据交互。
海思LON3150IM系列LonWorks通信控制模块功能及特点:
1.基于国际先进的LonWorks控制网络技术,采用本模块的智能节点设备组网灵活、扩展方便、施工和维护简单;
2.提供LonWorks双绞线接口,通讯速率为78kbps,可在线编程;
3.采用Neuron 3150神经元芯片,支持64个网络变量;
4.供电电源DC5V(亦可为DC3.3V,订货时请注明);
5.LonWorks总线端通信协议为LonTalk,连接LON网络;另一端(用户节点设备内部)可连接多种串口通信,如RS232、RS485、CAN、或其它自定义协议;
6.通过LonWorks网络访问用户智能节点设备 ;
7.用户智能节点设备访问LonWorks网络 ;
8.LON3150IM系列模块遵循LonWorks技术特征,由LON3150IM系列模块构成的LonWorks节点完全遵循对等、互操作,无主、从之分;
9.双排插针式接口,方便嵌入用户节点设备PCB主板。
