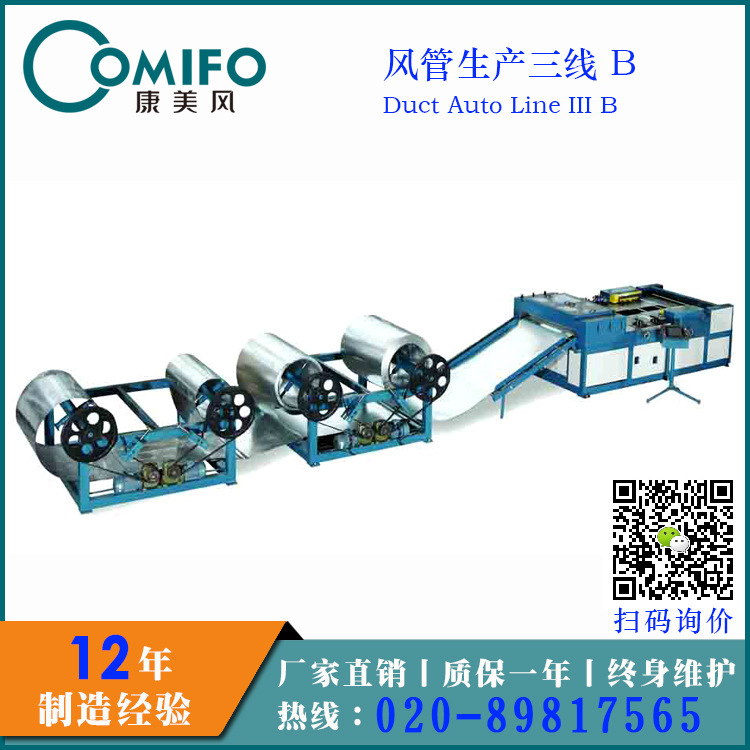

产品描述：
在风管生产三线的基础上，配置冲加强孔和双联C/S骨成型，即可升级为升级版风管生产三线。
由料架，调平压筋，冲支撑孔，冲方口，冲尖角，双边成型C骨，液压折边，液压剪切组成。
采用全电脑PLC控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线最大加工速度为18米/分，精度为：长度误差±0.5mm，对角线误差为±0.5mm， 标准开料架承重5吨，可根据客户要求配套。
该生产线可满足风管板料下料，同时可以为TDF（共板法兰），TTF/LT插式法兰或角钢法兰下料工作，或全自动下料生产，或全自动生产双联C骨风管，多功能选用，节省时间，人工和板材用量。
产品参数：
| 型号 | 最大料宽 | 料厚范围 | 速度 | 剪切误差 | 对角线误差 |
| CAL3(B)-1.2x1300 | 1300mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
| CAL3(B)-1.2x1600 | 1600mm | 0.4-1.2mm | 0-18m/min | ±0.5mm | ±0.5mm |
基本配置：
1.电动送料架两个
2.调平压筋装置一套
3.冲支撑孔装置一套
4.液压冲方口剪角四套连模具
5.双联C骨成型装置一套
6.液压剪切折弯装置一套
7. 控制系统及触摸屏操作面板一套
工作原理：卷料-调平-压筋-冲加强孔-冲方口-冲尖角-双联C/S骨成型-折边-剪切
工作示意图：
说明：
1.定尺开料，可直接与等离子切割机配合使用
2.1C/S插骨剪角，可剪”L”, “U”, “口” 型的各种剪角，可与”C骨和S插条配合使用
2.2TDF共板法兰的各种连接方法定位剪角，可与TDF共板法兰机，折边机配合使用
2.3剪切角可与角铁法兰或之字法兰配合使用。
并能折出”L”, “U” 和 “口”型风管，与立式合缝机配套使用完成整套风管
3.TTF/LT 剪切角可与插式法兰配合使用。
与立式合缝机和插式法兰机配套使用完成整套风管
4. 全自动生产双联C骨风管
