一、 适用范围

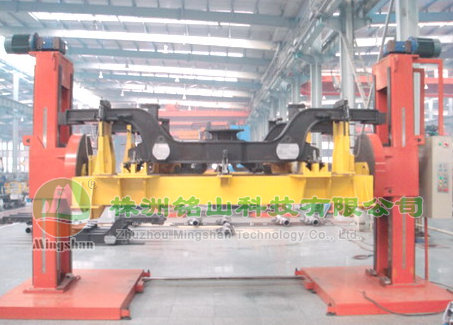

本翻转台适用于转向架的分解、检修、组装,使用方便、定位可靠、装夹简单。
二、 结构与特点
本翻转架有升降、翻转两套独立的传动系统,每个系统均由主电机、减速机和执行机构组成。
两套升降传动系统由电动机、减速器、立柱丝杆、升降横梁组成。
翻转传动系统由电动机、减速器、齿轮传动、涡轮传动、翻转架组成,翻转架能实现360°的旋转。
本机配有位移传感器,用于翻转架升降过程中位移量的检测,并将数据通过数显表显示,可方便实现左右升(降)同步,且具有自动找平、报警功能。
本机配有电气控制柜,操作安全、可靠、方便。
三、 主要技术指标
1、 升降电机功率:4.0 kw
2、 翻转电机功率:5.5 kw
3、 升降速度:135 mm∕min
4、 翻转速度 :1.8r∕min
5、 转动角度 :0—180°,任一位置可停车自锁。
四、 动力需求
三相ac 380v 50 hz 9.5 kw
