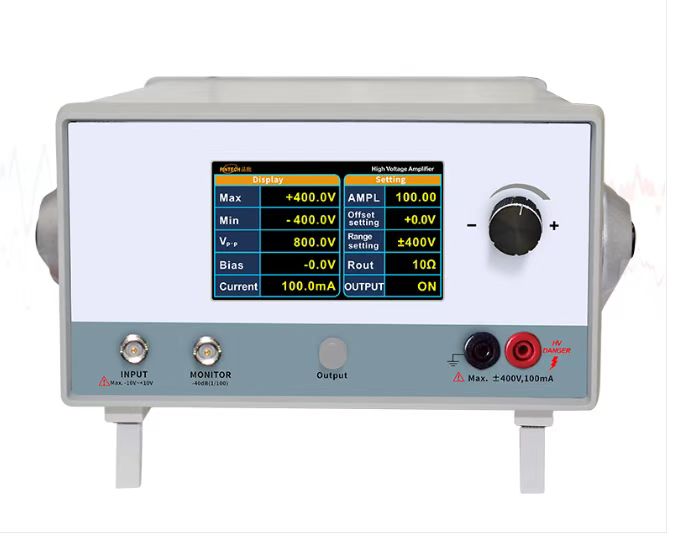

PZT-HA800型压电高压放大器
PZT-HA800型压电高压放大器是一种数显型高压放大器，电压放大倍数，电流，电压等参数直观显示。 仪器设计增加多重保护设置，使用更人性化，性能更优。
压电材料是一种能够将机械能和电能互相转换的陶瓷材料。压电陶瓷除具有压电性外，还具有介电性、弹性等, 已被广泛应用于医学成像、声传感器、声换能器、超声马达等。压电陶瓷利用其材料在机械应力的作用下，引起内部正负电荷中心相对位移而发生极化，导致材料两端出现符号相反的束缚电荷即压电效应。压电陶瓷主要用于制造超声换能器、水声换能器、电声换能器、陶瓷滤波器、陶
瓷变压器、陶瓷鉴频器、高压发生器、红外探测器、声表面波器件、电光器件、引燃引爆装置和压电
陀螺等。
一、压电高压放大器主要功能：
1、压电材料驱动
2、适合半导体高压驱动
3、TFT产业高压驱动、
4、各种高压工程、
5、MEMS微机电工程、
6、纳米科技、
7、静电科技工程、
8、生医检测工程等应用;
9、也很适合当作音频信号产生器或函数波形产生器的波形放大之用
10、薄膜材料，聚合物材料，生物器件的研制方
主要技术参数：
输出:单通道或是双通道 | |||
输出直流电压 | 400V DC | ||
输出交流电压 | 800Vp-p | ||
输出交流电流 | 200mAp-p | ||
大输出功率 | 40 VA | ||
频宽 | DC-400KHz(-3dB) | ||
爬升速率 (Typ.) | 500V/us | ||
输出阻抗(Protection 开关 OFF | 10Ω | ||
输出保护用电阻(Protection 开关 ON) | 5KΩ/40watt | ||
安全使用负载值上限 | 4KΩ@Range±400V;2.5KΩ@Range±250V | ||
输入波幅(正常/上限) | ±5V(Max.±10V) | ||
AMPL波幅放大倍数 | 100(Max) | ||
OFFSET直流抵补可调范围 | ±250V/± 400V | ||
Monitor(同步衰减比例) | 100：1 | ||
保护装置 | 1.输出专用FUSE 2.Protection SW 保护电阻(开关) 3.OUTPUT输出短路、过载、过流、过压保护 4.INPUT/OUTPUT输入过压保护 5.过热保护 | ||
量测(0~1MHz） | |||
范围 | 分辨率 | **度 | |
大值显示 | ±400V | 0.1V | ±(1%+2V) |
小值显示 | ±400V | 0.1V | ±(1%+2V) |
峰峰值显示 | 0~800.0V | 0.1V | ±(1%+2V |
偏置电压显示 | ±400V | 0.2V | ±(1%+0.4V) |
输出电流显示 | 0~100.0mA | 0.1mA | 0.1mA |
设置 | |||
放大倍数设定 | 0~100.00 | 0.05倍 - | |
输出加偏设定 | ±400V | 0.2V | 1% |
