DYC-JQ型电磁真空带充气压差阀〖真空阀门工作原理及尺寸图〗

DYC-JQ型电磁真空带充气压差阀产品概述：
DYC-JQ型电磁真空带充气压差阀是机械真空泵安全阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门利用大气压力使阀板自动关闭，使真空系统保持真空并将大气充入泵腔内，从而避免泵油逆向流动而污染真空系统。适用介质为纯净空气和非腐蚀性气体。
DYC-JQ型电磁真空带充气压差阀主要技术性能

真空阀门适用范围：Applicability	105～10-2Pa
阀门漏率：Valve Leak Rate	≤1.3×10-2Pa.L/S.
真空阀门适用温度：Applicable Temperature	-30～+50℃
线围温升：Coil Temperature Rise	≤65℃
开闭时间：Open-close Time	≤3S
电源电压：Mains Voltage	220V/50Hz

DYC-JQ型电磁真空带充气压差阀主要零件材料..
阀体、阀盖、阀板：碳钢或铝合金
隔膜：丁腈橡胶加涤纶绸

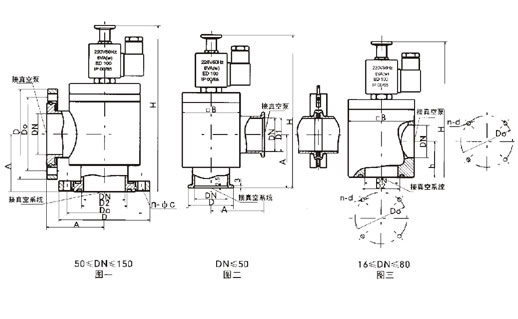

DYC-JQ型电磁真空带充气压差阀外形及连接尺寸(mm)..

DYC-JQ型电磁真空带充气压差阀活套法兰连接(GB6070　图一)

Model型号	DN	Do	D	D2	n-φc	A	H
DYC-JQ50	50	90	110	55	4-φ9	70	203
DYC-JQ63	63	105	130	68	4-φ9	88	226
DYC-JQ80	80	125	145	85	8-φ9	98	260
DYC-JQ100	100	145	165	105	8-φ9	108	282
DYC-JQ160	160	200	225	165	8-φ12	158	350

DYC-JQ型电磁真空带充气压差阀快卸法兰连接(GB4982 图二)

Model真空阀门型号	DN	D1	D	A	H	B
DYC-JQ16	16	17.2	30	40	160	55
DYC-JQ25	25	26.2	40	50	170	60
DYC-JQ32	32	34.2	55	58	179	60
DYC-JQ40	40	41.2	55	65	187	70
DYC-JQ50	50	52.2	75	70	203	85

DYC-JQ型电磁真空带充气压差阀方体螺纹连接(JB919 图三)

Model 型号	DN	Do	D2	h	B	H	n-d
DYC-JQ16	16	42	22	28	48	148	4-M5
DYC-JQ25	25	55	29	35	58	155	4-M6
DYC-JQ32	32	64	36	40	68	160	4-M6
DYC-JQ40	40	70	44	44	80	166	4-M6
DYC-JQ50	50	90	55	56	94	189	4-M8
DYC-JQ65	65	105	70	65	115	205	4-M8
DYC-JQ80	80	125	85	75	140	250	4-M8
