产品概述:

ZDLP电子式电动单座调节阀、ZDLM电子式电动套筒调节阀、接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。

电子式电动调节阀公称通径由20至300mm,公称压力有1.6、4.0、6.4MPa,接受信号为0~10mA.DC或4~20mA.DC,使用温度范围由-40℃~450℃。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合;电动套筒调节阀适用于压差较大且泄漏量较大的场合。

电子式调节阀型号:ZDLP  ZDLN

电子式调节阀公称通径:25MM-400MM

电子式调节阀使用压力:1.6MPA -10MPA

电子式调节阀连接方式:法兰连接

电子式调节阀形式:电子式

电子式调节阀主要功能:控制流量

电子式调节阀介质:各种介质

电子式调节阀材质:WCB铸钢  不锈钢

电子式调节阀标准:机械部标准或定做非标

电子式电动调节阀主要零件材料

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti

阀   芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯

填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管

推杆、衬套:2Cr13

垫   片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

电子式电动调节阀主要技术参数

公称通径DN
(mm)
(阀座直径dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

(10)

(12)

(15)

(20)

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

 额定行程L(mm)

10

16

25

40

60

100

公称压力PN(MPa)

1.6、4.0、6.4

 固有流量特性

直线、等百分比

 固有可调比R

50:1

允许
泄漏量

单座

硬密封:Ⅳ级、软密封:Ⅵ级

套筒

硬密封:Ⅱ级、软密封:Ⅵ级

 工作温度t(℃)

-20~200、-40~250、-40~450、-60~450

 信号范围(mA.DC)

0~10、4~20

 电源电压

220V、50Hz

 作用方式

故障时:全关、全开、自锁位

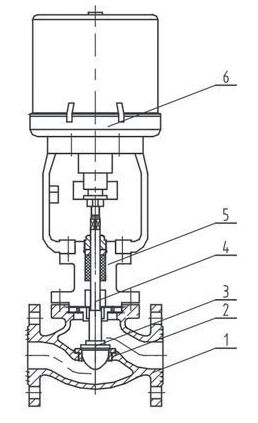

ZDLP电子式电动单座调节阀结构图纸

ZDLP电子式电动单座调节阀结构图纸
