产品概述:
HRF3、HRW3、HR3高温高压圆盘式蒸汽疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置,高效节能。可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。抗蚀性强.动作可靠,经久耐用。在工作压力范围内,无需调整,节能效果显著。
外形尺寸
产品型号 | 口径 | 连接方式 | *高允许温度℃ | 阀体材质 | 外形尺寸 | |||
L | H1 | H2 | W | |||||
HRF3 | 15 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 |
20 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 | |
25 | 法兰 | 500 | WC6 | 230 | 78 | 35 | 135 | |
HRW3 | 15 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 |
20 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
25 | 承插焊 | 500 | WC6 | 130 | 78 | 35 | 135 | |
HR3 | 15 | 内螺纹 | 500 | WC6 | 130 | 78 | 35 | 135 |
20 | 内螺纹 | 500 | WC6 | 130 | 78 | 35 | 135 | |
25 | 内螺纹 | 500 | WC6 | 130 | 78 | 35 | 135 | |
HRF150 CS49H-160V | 15 | 法兰 | 500 | WC6 | 130 | 122 | 58 | 228 |
20 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
25 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
32 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
40 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
50 | 法兰 | 500 | WC6 | 400 | 122 | 58 | 228 | |
HRW150 CS49H-160V | 15 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 |
20 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
25 | 承插焊 | 500 | WC6 | 220 | 122 | 58 | 228 | |
32 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
40 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 | |
50 | 承插焊 | 500 | WC6 | 320 | 122 | 58 | 228 |

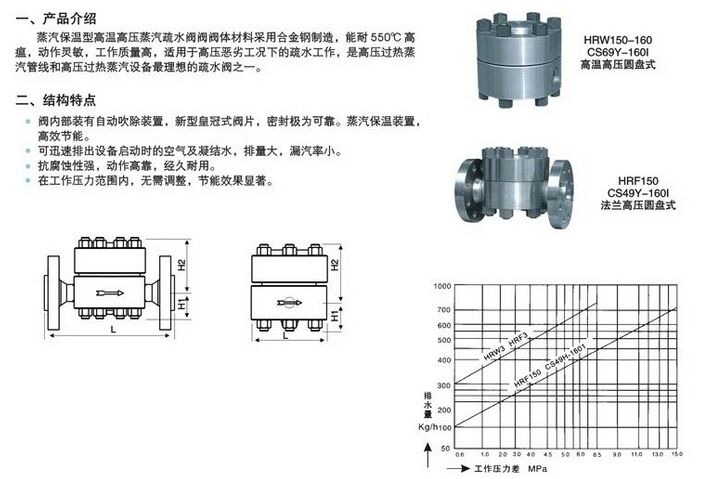

HRF3、HRW3、HR3高温高压圆盘式蒸汽疏水阀结构图纸:
HRF3、HRW3、HR3高温高压圆盘式蒸汽疏水阀是一款能够在高温和高压环境下正常工作的疏水阀,具有威尔顿为1的良好性能。它们的设计和制造都符合国家标准,拥有HRF3和H:1等标志性特点,源于上海这个先进制造业发达的城市。这些疏水阀的使用范围很广,特别适用于石油、化工、电力、钢铁、造纸等工业领域,确保高效蒸汽系统的正常运行。HRF3、HRW3、HR3疏水阀的优点是耐高温、防止过热、快速排水、节约能源、实用可靠。如果您正在寻找一款高性能的蒸汽疏水阀,那么HRF3、HRW3、
