ZQDF蒸汽法兰电磁阀产品概述：
结构特点
1、 集直动式开阀和先导式两位一体的分步直动式特殊结构。
2、 无压力亦能打开主阀，低压差流量大，适用面广。
3、 采用聚四氟乙烯密封，耐温性能好。
4、 型式：常闭式。
产品用途
通用类电磁阀，适用于多种介质管路的自动控制，尤其适用于无压差或低压力系统，如高位自流水槽、风机、水厂虹吸真空系统等。
ZQDF蒸汽电磁阀 规格参数和性能指标
公称通径15、20、25、32、40、50mm
公称压力0.8Mpa
工作压差0-0.8Mpa
工作介质蒸汽、液体、空气、气体、油≤4°E
适用介质 蒸汽、气体、空气、油
介质温度-5～180℃
额定电压VAC：380、220、110、36 DC：220、110、36、24
功率≤50W
ZQDF蒸汽电磁阀 产品规格
| 型号 | 连接方式 | 连接尺寸 | L | H | KV值 | 阀体材质 |
| ZQDF-15 | 内螺纹 | G1/2″ | 82 | 168 | 2.8 | 黄铜精铸 |
| ZQDF-20 | 内螺纹 | G3/4″ | 101 | 195 | 5 | |
| ZQDF-25 | 内螺纹 | G1″ | 110 | 195 | 8.5 | |
| ZQDF-32 | 内螺纹 | G11/4″ | 118 | 206 | 12 | |
| ZQDF-40 | 内螺纹 | G11/2″ | 127 | 225 | 18 | |
| ZQDF-50 | 内螺纹 | G2″ | 127 | 225 | 30 | |
| ZQDF-15F | 法兰 | 4-Ф13.5孔距Ф65 | 101 | 185 | 2.8 | 黄铜精铸 连体法兰 |
| ZQDF-20F | 法兰 | 4-Ф13.5孔距Ф75 | 107 | 210 | 5 | |
| ZQDF-25F | 法兰 | 4-Ф13.5孔距Ф85 | 106 | 219 | 8.5 | |
| ZQDF-32F | 法兰 | 4-Ф17.5孔距Ф100 | 122 | 240 | 12 | |
| ZQDF-40F | 法兰 | 4-Ф17.5孔距Ф110 | 142 | 248 | 18 | |
| ZQDF-50F | 法兰 | 4-Ф17.5孔距Ф125 | 150 | 255 | 30 | |
| ZQDF-40F | 法兰 | 4-Ф17.5孔距Ф100 | 196 | 255 | 18 | 阀体铸铁 阀盖黄铜 |

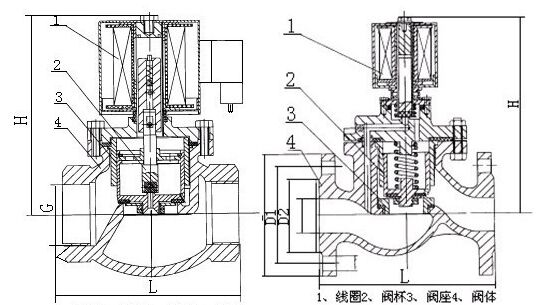

ZQDF蒸汽电磁阀结构图纸：
