BRSXLD-01型渠道断面自动测流系统是一种适用于灌区渠道断面流量测量的智能化测量系统。系统以工控技术和计算机编程、网络技术为核心，实现了渠道断面水文参数的自动测量，为用户提供一种简单快捷的自动测量方式。
系统包括上位机控制软件、测流车本体、行走轨道、测流房共计四个部分。上位机控制软件和测流车为标准化产品，行走轨道和测流房需要根据现场实际情况定制设计。
测流车本体采用模块化设计，支持旋桨流速仪、电磁流速仪、超声流速仪等多种流速测量传感器、支持GPRS网络和ZigBee无线网络通信；同时具备本地操作和远程操作功能，可以满足用户多样化的个性需求。
系统具备水位采集、水深测量、分层流速采集、断面面积计算、断面流量计算、流量趋势分析、多次流量对比、淤积趋势分析等功能。
系统适用于全国大部分灌区干渠测量，特别适用于渠道宽度100米以下，渠道深度10米以下，设计流速3米/秒以下的渠道断面。
测量原理

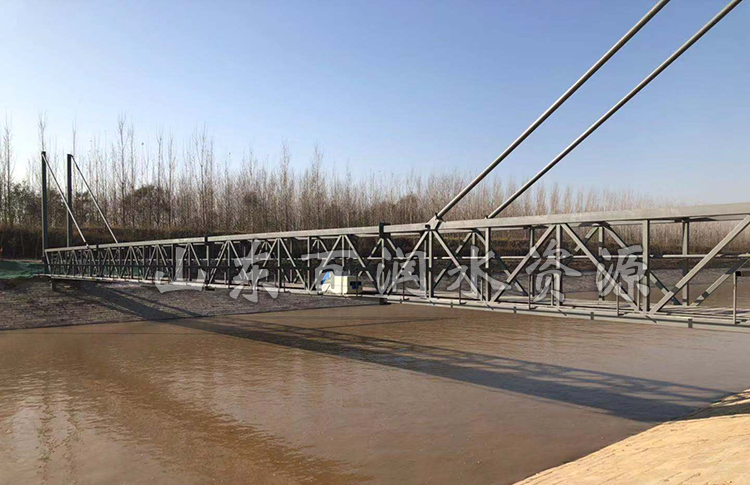

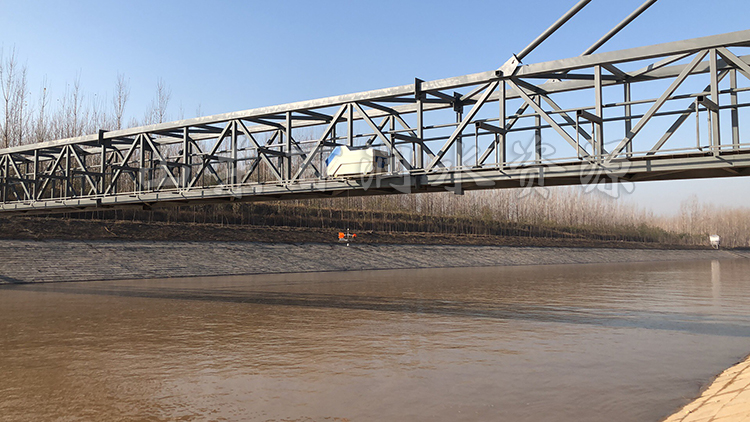

灌区渠道测流断面架设测桥，为了节省费用，在测桥上游侧铺设两条三角形平行轨道，轨道一端铺设到测流房内。在轨道上根据渠道断面宽度确定测量垂线位置及个数。启动测量时，测流车行至测点，进行水位、水深（淤积厚度）测量，并实时反馈测量数据及测量状态。测流车下放流速仪到固定深度进行单点流速测量或分层流速测量，测量完成后行至下一个测点进行测量。
所有测点测量完成后，测流车计算每个垂线的部分平均流速和部分面积，计算部分流量，将部分流量累加即为断面总流量。

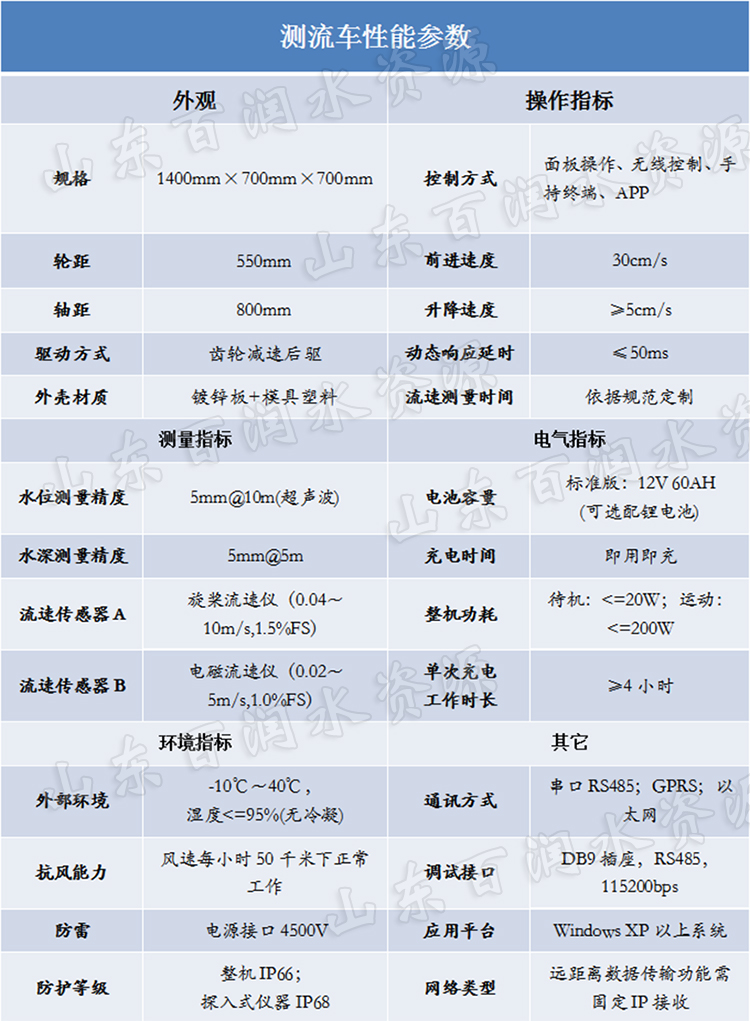

性能参数

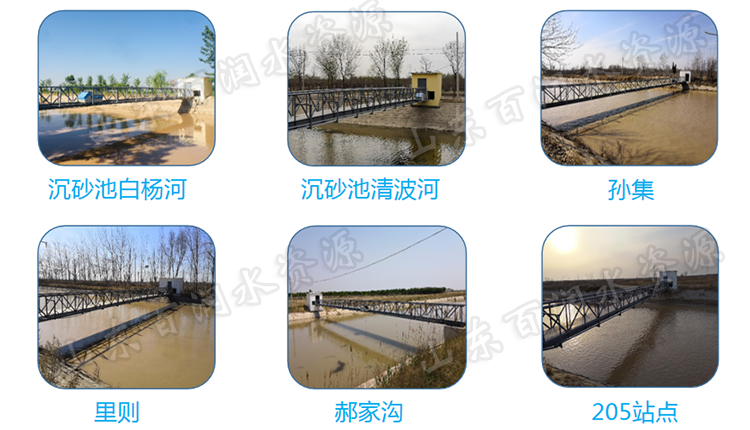

工程实例
