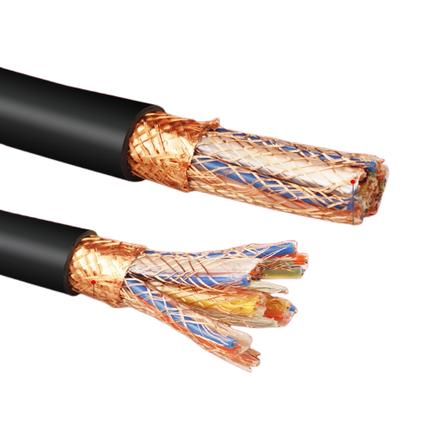

ZR-DJYPVR 是一种阻燃型软结构电子计算机用电缆,广泛应用于电子计算机系统、自动化系统等领域。以下是其详细介绍:
产品型号含义ZR:表示阻燃型电缆,具有防火、阻止火焰蔓延的特性。
DJY:代表电子计算机用电缆,聚乙烯绝缘。
P:表示铜丝编织屏蔽,可有效抑制电磁干扰。
V:代表聚氯乙烯护套,具有耐磨、耐油等特点。
R:表示软结构,电缆的导体采用多股细铜丝绞合,柔韧性强。

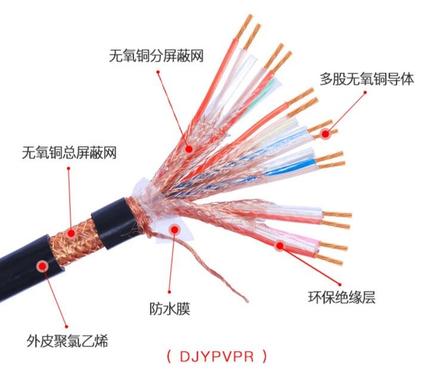

结构与材质导体:通常采用符合 GB/T 3956-2008 及 IEC 60228:2004 第 5 类的多股裸铜丝绞合,也可选用镀锡铜,具有高导电性和柔韧性。
绝缘层:一般为聚乙烯(PE)或交联聚乙烯(XLPE),具有绝缘电阻高、耐化学腐蚀、低介电损耗等优点,能确保稳定的信号传输。
屏蔽层:采用铜丝编织屏蔽,编织密度通常≥60%,部分产品要求≥80%,可有效防止外部电磁干扰对电缆内部信号传输的影响。
护套层:材质为聚氯乙烯(PVC),符合 GB/T 19666 阻燃标准,具有防火、耐磨、耐油的特性。
主要技术参数额定电压:一般为 300/500V。
长期工作温度:不超过 70℃。
敷设时环境温度:固定敷设不低于 - 40℃,非固定敷设不低于 - 15℃。
最小弯曲半径:无铠装层应不小于电缆外径的 6 倍。
绝缘电阻:在 20℃时用直流 500V 电压试验稳定充电 1min 后绝缘电阻应不小于 2500MΩ・Km。
产品特性阻燃性能:通过 GB/T18380 阻燃测试,当电缆遇到火源时,具有自熄性,可有效防止火灾的蔓延。
屏蔽效果:铜丝编织屏蔽层能有效抑制高频干扰,使电缆适用于复杂电磁环境。
电气性能稳定:具有良好的电气绝缘性能和信号传输稳定性,能承受一定电压试验不击穿。
抗干扰能力强:线对采用对绞设计,减少了串扰,组绞结构还可使电路去耦,提升信号传输稳定性。
应用领域工业自动化控制系统:用于连接各种自动化设备和控制器,如 DCS(分布式控制系统)、PLC(可编程逻辑控制器)系统等。
电子计算机系统:适用于计算机内部各部件之间以及计算机与外部设备之间的连接,如服务器、工作站、打印机等设备之间的信号传输。
检测仪器与仪表:用于连接各类检测仪器和仪表,如温度传感器、压力变送器、流量计等,将检测到的信号准确传输到控制中心或显示设备上。
智能交通控制系统:在交通信号灯控制、车辆监测、智能收费系统等方面,可保障信号的稳定传输。
