CPU 1515-2 PN, 1MB Prog., 4,5MB Data西门子S7-1500CPU代理商

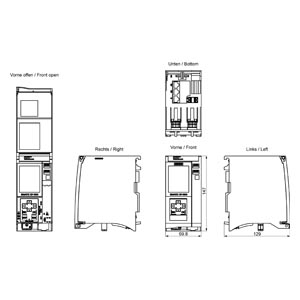

下载 M-CAD 和 E-CAD 的产品图片和数据 （5）

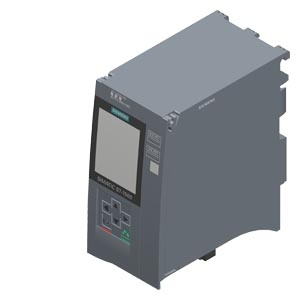

SIMATIC S7-1500， CPU 1515-2 PN， 中央处理器，带 工作存储器 1 MB 用于 程序及 4.5 MB 用于数据， 第 1 个接口：PROFINET IRT 带双接口交换机， 第 2 接口：PROFINET RT， 6 ns 位性能， 需要 SIMATIC 存储卡 - - 认证和证书 根据条目 109817466， support.industry.siemens.com 最低效率！- -
有效产品
A: 问题无关，即刻重复使用
15.8 x 15.5 x 8.00 cm
0.513 Kg
西门子授权代理商 西门子授权一级代理商 德国西门子授权代理商 西门子授权上海区代理商 西门子工业自动化代理商 西门子工业模块代理商
西门子plc总代理商 西门子plc分销商 西门子plc经销商 西门子授权中国代理商 西门子工业自动化模块代理商 西门子PLC代理商
西门子PLC模块代理商 西门子PLC小型可编程控制器代理商 西门子中型可编程控制器代理商 西门子PLC编程控制器 西门子电源模块代理商
西门子60W电源模块代理商 西门子25W电源模块代理商 西门子电源代理商 西门子60W电源管理模块代理商
西门子驱动技术一级代理商 西门子V90变频器代理商 西门子电机代理商 西门子变频器代理商 西门子驱动器代理商 西门子V90驱动器代理商
西门子V20驱动器代理商 西门子V20变频器代理商 西门子200-240V驱动代理商 西门子V90电机代理商 西门子G120C变频器代理商
FX3U系列PLC的特点与规格
1)主要特点FX3U系列PLC是三菱公司最新开发的第3代小型PLC系列产品。它是目前该公司小型PLC中CPU 性能最高、可以适用于网络控制的小型PLC系列产品。FX3U系列PLC采用了基本单元加扩展的形式，基本功能兼容了FX2N系列的全部功能。
FX3U系列采用了最新的高性能CPU，与FX2N系列相比，CPU的运算速度大幅度提高，通信功能增强。其主要特点如下。
①运算速度提高。FX3U系列基本逻辑控制指令的执行时间由FX2N系列的0.08us/条提高到了0.065ps/条，应用指令的执行时间由FX2N系列的1.25us/条提高到了0.642us/条，速度提高了近1倍。
②I/0点增加FX3U系列PLC与EX2N一样，采用了基本单元加扩展的结构形式基本单元本身具有固定的I/0点，完全兼容FX2N的全部扩展1/O 模块，主机控制的I/O点数为256点，通过远程I/O连接，PLC的最大 I/O点数可以达到 384点。
③存储器容量扩大。FX3U系列PLC的用户程序存储器(RAM)的容量可达64K字节，并可以采用“闪存(Flash ROM)”卡。
④通信功能增强。FX3U在FX2N的基础上增加了RS422标准接口与网络链接的通信模块，以适合网络链接的需要:通过转换装置，还可以使用 USB接口。
⑤高速计数。内置100kHz的6占高速计数与独立3轴100kHz定位控制功能，可以实现简易位置控制功能。
⑥编程功能增强。FX3U的编程元件数量比FX2N 大大增加，内部继电器达到7680点、状态继电器达到 4096 点、定时器达到512 点，还增加了部分应用指令。
2)基本单元规格与型号
FX3U系列PLC基本单元有16/32/48/64/80/128共六种基本规格，输出可以为继电器、品体管两种类型。
FX3U系列PLC基本单元型号中各参数的含义如图 2-8所示。
图2-8 FX3U系列PLC基本单元刑号中各参数的含义
例如：FX3U-64MR/ES为32点DC输入/32 点继电器输出的 PLC 基本单元。
3) I/O扩展规格与刑县 FX3U系列目前还没有自身的1/0扩展单元。但可以使用FX2N系列PLC的FX2N-32ER(AC电源，16点DC输入/16点继电器输出)、FX2N-32ET(AC电源，16点DC输人/16点品体管输出)、FX2N-48ER(AC电源。24点DC输人/24占继电器输出)FX2N-48ET(AC电源24D输24休管输出)4种I/0扩展单元。有关I/O扩展单元的具体型号与参数可以参见FX2N系列 PLC的说明。
4) I/O扩展模块规格与型号 同样，FX3U系列目前还没有自身的I/O扩展模块，但可以使用FX2N系列 PLC的FX2N-16EX、FX2N-16EX-C(16点DC24V输入)、FX2N16EXL-C(16点DC5V输人)、FX2N-16EYT(16点晶闸管输出)、FX2N-16EYR(16点继电器输出)、FX2N-16EYS(16点双向晶闸管输出)等1/0扩展模块。有关1/0扩展模块的具体型号与参数可以参见 FX2N 系列 PLC的说明。
