西门子变频器MicroMaster420是全新一代模块化设计的多功能标准变频器。它友好的用户界面，让你的安装、操作和控制象玩游戏一样灵活方便。全新的IGBT技术、强大的通讯能力、控制性能、和高可靠性都让控制变成一种乐趣。

主要特征：

200V-240V ±10%，单相/三相，交流，0.12kW-5.5kW；

380V-480V±10%，三相，交流，0.37kW-11kW；

模块化结构设计，具有多的灵活性；

标准参数访问结构，操作方便。

控制功能：

线性v/f控制，平方v/f控制，可编程多点设定v/f控制；

磁通电流控制（FCC），可以改善动态响应特性；

的IGBT技术，数字微处理器控制；

数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个；

集成RS485通讯接口，可选PROFIBUS-DP通讯模块/Device-Net模板；

具有7个固定频率，4个跳转频率，可编程；

捕捉再起动功能；

在电源消失或故障时具有“自动再起动"功能；

灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；

快速电流限制，防止运行中不应有的跳闸；

有直流制动和复合制动方式提高制动性能；

采用BiCo技术，实现I/O端口自由连接。

MICROMASTER 430 无滤波器 380-480V+10/-10% 三相交流 47-63Hz 二次矩 160kW 过载 110% 59S，150% 1S 1533x 326x 545（高x宽x深） 防护等级 IP20 环境温度 0-40°C 无 AOP/BOP
　　

E、传感器和仪表故障。这类故障在控制系统中一般反映在信号的不正常。这类设备安装时信号线的屏蔽层应单端可靠接地，并尽量与动力电缆分开敷设，特别是高干扰的变频器输出电缆，而且要在PLC内部进行软件滤波。F、电源、地线和信号线的噪声(干扰)故障。
　　3.组态王和西门子300、400PLC通讯支持哪些通讯链路。是否需要西门子软件的支持。5.组态王与西门子200plc自由口协议通过modem通讯，硬件接线怎样实现。设备上插标准PPI电缆，modem9针口通过一个标准232交叉线接到PPI电缆上即可，232交叉线的modem侧需要146短接，7和8短接。

用开关电源给步进和直流电机系统供电好不好？
一般好不要，特别是大力矩电机，除非选用比需要的功率大一倍以上的开关电源。因为，电机工作时是大电感型负载，会对电源端形成瞬间的高压。而开关电源的过载性能不好，会保护关断，且其精密的稳压性能又不需要，有时可能造成开关电源和驱动器的损坏。可以用常规的环形或R 型变压器变压的直流电源。

从时间调度上来说PLC的程序一般不能按事先设定的循环周期运行。PLC程序是从头到尾执行一次后又从头开始执行。（现在一些新型PLC有所改进，不过对任务周期的数量还是有限制）而DCS可以设定任务周期。
现场总线网、智能化设备仪表的发展，不可避免地影响着DCS的体系结构，现在可以看到的一个明显的趋势是DCS的进一步分散化。传统的DCS，在I/O控制站这一层仍然是一个集中式的结构，有些系统出于成本或其它方面的考虑，将I/O控制站的规模做得很大。这种考虑包括：高性能CPU的价格己降得很低，为了充分发挥CPU的能力，可以将一个I/O控制站的点数、回路数扩充，以降低成本。但是这种设计提高了危险性的集中度，如果为了提高可靠性增加冗余措施，系统成本仍然会上升，因此并不是一个理想的解决方案。从当前的发展趋势看，利用现场总线网和智能化设备、智能化仪表，加上通用的工控机*可以组成一个小型的DCS，这就对传统的DCS提出了挑战，因为基于现场总线网的DCS具有很多优越性，无论从系统的成本上、可靠性上，安装使用、维护的方便性及可扩充性上都有很大的优势。那么，传统的DCS将如何发展才能接受这个挑战呢？

为了保持命令参考电压的恒定，要将驱动器的信号地接到控制器的信号地。它也会接到外部电源的地，这将影响到控制器和驱动器的工作（如：编码器的5V电源）。d.屏蔽层接地是比较困难的，有几种方法。正确的屏蔽接地处是在其电路内部的参考电位点上。这个点取决于噪声源和接收是否同时接地，或者浮空。要确保屏蔽层在同一个点接地使得地电流不会流过屏蔽层。

驱动器和系统如何接地？a. 如果在交流电源和驱动器直流总线（如变压器）之间没有隔离的话，不要将直流总线的非隔离端口或非隔离信号的地接大地，这可能会导致设备损坏和人员伤害。因为交流的公共电压并不是对大地的，在直流总线地和大地之间可能会有很高的电压。b. 在多数伺服系统中，所有的公共地和大地在信号端是接在一起的。多种连接大地方式产生的地回路很容易受噪音影响而在不同的参考点上产生流。。
　　由于系统程序及工作数据与用户无直接，所以在PLC产品样本或使用手册中所列存储器的形式及容量是指用户程序存储器。当PLC提供的用户存储器容量不够用，许多PLC还提供有存储器扩展功能。PLC存储器所用的种类主要有：可读/写操作的随机存储器RAM；只读存储器或可擦除可编程的只读存储器ROM、PROM、EPROM和EEPROM。

一般来说，和同容量普通电动机的电线选择方法相同。考虑到其输入侧的功率因数往往较低，应本着宜大不宜小的原则来决定线径。
    1.模拟量控制线。

    模拟量控制线主要包括：输入侧的给定信号线和反馈信号线以及输出侧的频率信号线和电流信号线。

    模拟量信号的抗干扰能力较低，因此，必须使用屏蔽线。屏蔽层靠近变频器的一端，应接到控制电路的公共端(COM)，不要接到变频器的地端(E)，如图1所示。屏蔽层的另一端应该悬空。布线时还应该遵守以下原则：

    图1   屏蔽线的接法

    1)尽量远离主电路100 mm以上。

    2)尽量不和主电路交叉，如必须交叉时应采取垂直交叉的方式。

    2.开关量控制线。

    如启动、点动、多挡转速控制等的控制线，都是开关量控制线。一般来说，模拟量控制线的接线原则也都适用于开关量控制线。但开关量的抗干扰能力较强，故在距离不远时，允许不使用屏蔽线，但同一信号的两根线必须互相绞在一起。如果操作台离变频器较远，应该先将控制信号转换成能远距离传送的信号，再将能远距离传送的信号转换成变频器所要求的信号。

    3.变频器的接地。

    从安全及降低噪声的需要出发，为防止漏电和干扰侵入或辐射，变频器必须接地。根据电气设备技术标准规定，接地电阻应不大于国家标准规定值，且用较粗的短线接到变频器的专用接地端子E上。当变频器和其他设备，或有多台变频器一起接地时，每台设备应分别和地相接，而不允许将一台设备的接地端和另一台设备的接地端相接后再接地，如图2所示。

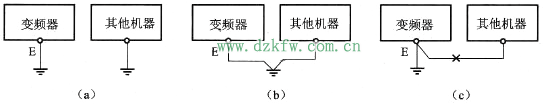

    图2   变频器接地方式示意图

    (a)专用地线（正确）；(b)共用地线（正确）；(c)共通地线（错误）

    4.大电感线圈的浪涌电压吸收电路。

    接触器、电磁继电器的线圈及其他各类电磁铁的线圈都具有很大的电感。在接通和断开的瞬间，由于电流的突变，它们会产生很高的感应电动势，因而在电路内部会形成峰值很高的浪涌电压，导致内部控制电路的误动作。所以，在所有电感线圈的两端，必须接入浪涌电压吸收电路。在大多数情况下，可采用阻容吸收电路，如图3 (a)所示；在直流电路的电感线圈中，也可以只用一只二极管，如图3 (b)所示。

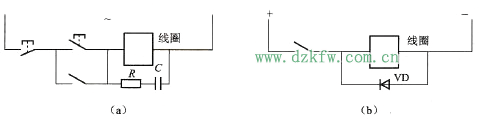

    图3    浪涌电压吸收电路

    (a)阻容吸收电路；(b)直流吸收电路

注意事项。

    1)主电路电源端子R、S、T，经接触器和空气开关与电源连接，不需要考虑相序。

    2)变频器的保护功能动作时，继电器的常闭触点控制接触器电路，会使接触器断开，从而切断变频器的主电路电源。

    3)不应以主电路的通断来进行变频器的运行、停止操作，而需用控制面板上的运行键( RUN)和停止键(STOP)或用控制电路端子STF (STR)来操作。

    4)变频器输出端子(U、V、W)好经热继电器再接至三相电动机上，当旋转方向与设定不一致时，要调换U、V、W三相中的任意两相。

    5)变频器的输出端子不要连接到电力电容器或浪涌吸收器上
