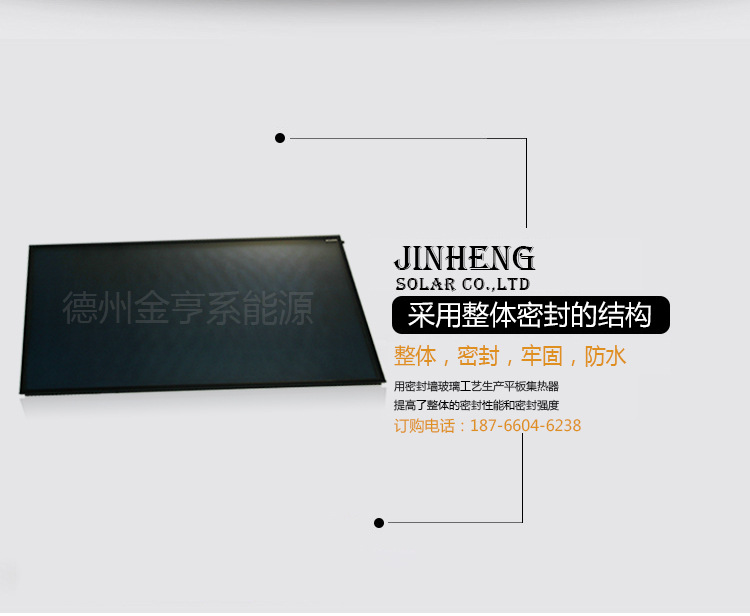

集热器：
集热器型号 | P-G/0.6-T/L/L-1.48 | |
结构 | 项目 | 阳台壁挂型平板太阳能集热器 |
板芯 | 吸热体涂层 | 蓝膜 |
结构类型 | 激光整板管板式 | |
吸收率 | ≥95%(AM1.5) | |
发射率 | ≤5%(80℃) | |
吸热板规格 | 整板0.4×760×1960mm | |
吸热板材质 | 太阳能专用铝板 | |
集管 | 紫铜管φ19×0.6mm | |
排管 | 紫铜管6-φ10×0.5mm | |
边框 | 外形尺寸 | 80×800×2000mm |
边框材质 | 高精级铝型材6063-T5 | |
边框表面处理 | 喷涂/氧化/电泳 | |
密封 | 高耐候硅酮密封胶 | |
盖板 | 盖板材料 | 低铁超白布纹钢化玻璃 |
盖板规格 | 3.2mm | |
盖板透光率 | ≥92% | |
底板 | 底板材料 | 彩涂板 |
保温层 | 保温材料/厚度 | 35K玻璃棉/T=30mm |
接口 | 尺寸、数量 | G1/2，2个 |
整机性能 | 额定工作压力 | 0.6MPa |
包装 | 简包 | |
轮廓面积 | 1.6㎡ | |
采光面积 | 1.48㎡ | |
热性能 | 满足GB/T6424-2007 | |
淋雨试验 | 无泄漏 | |
水箱
| 项目名称 | 技术参数及性能说明 |
| 产品型号 | JT80(500)-L(JY01/JY02/JY03) |
| 外形尺寸 | φ500*900 |
| 冷热水接口间距 | 100mm |
| 506mm | |
| 介质接口间距 | 218mm |
| 270mm | |
| 额定电压/频率 | 220V 50Hz |
| 额定功率 | 2000W/1500W |
| 额定承压能力 | 0.70MPa |
| 控制显示 | 一键通控制器 |
| 内胆材料 | 搪瓷钢板2.0mm |
| 外壳材料 | 彩涂板 |
| 外壳颜色 | 珠光白 |
| 保温材料/厚度 | 42mm |
| 内胆换热面积 | 内胆部分52mm,夹套部分42.5mm |
| 毛重/净重 | 43/40Kg |
| 夹套容积 | 80L |
