特性描述
FZH114C 是一款LED（发光二极管、数码管、点阵屏）驱动控制专用芯片，内部集成了数字通讯电
路、解码电路、数据锁存器、震荡器、LED驱动电路。通讯方式采用异步串口通信（UART）协议，因芯
片只接收单片机发来的数据，仅需要单片机的一个TX端口发送数据给芯片即可，实现单线通讯；在显示
驱动方面，芯片采用动态扫描方式，两种显示模式可选，8级段驱动电流可调，16级位占空比可调；FZH114C
内置消隐处理优化电路。
本产品应用在各种消费类电子产品上，用途非常广泛，如：LED 数码显示，LED 点阵显示驱动，机
顶盒显示等。本产品性能优良，质量可靠。
功能特点
采用功率CMOS工艺
典型工作电压：5V
支持共阴数码管显示

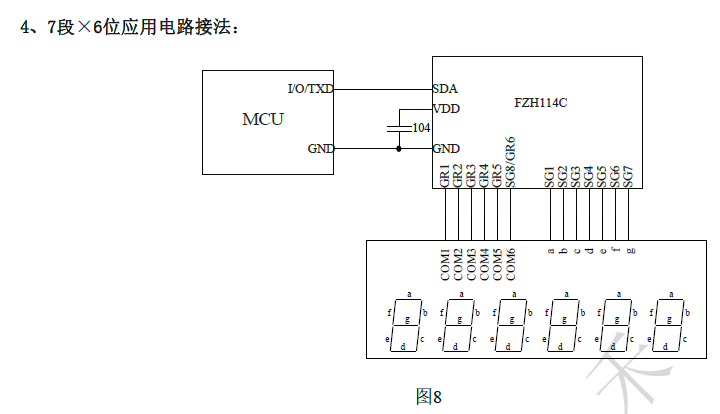

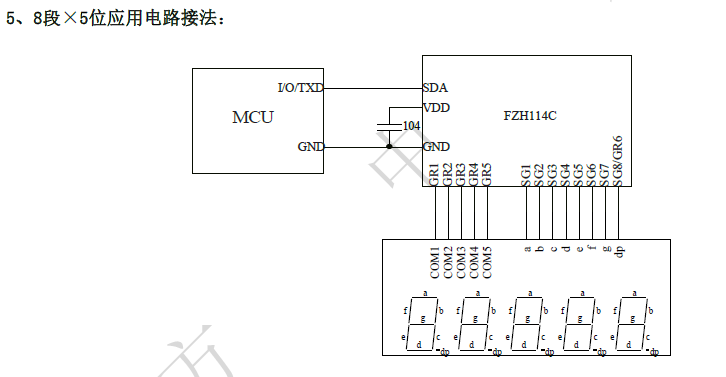

两种显示模式（7段×6位,8段×5位）
辉度调节电路（位占空比16级可调、段驱动电流8级可调）
串行接口（SDA），兼容串口通信（UART）协议，支持波特率19200bps
内置OSC 频率2.5M
内置上电复位电路
内置针对暗亮问题的优化电路
封装形式：SOP16
管脚图
功能说明
1、通信协议
本芯片采用异步串口通信（UART）协议，工作原理是将传输数据的每个字符以串行方式一位接一位
的传输。下图给出了其工作模式：
D0 D1 D2 D3 D4 D5 D6 D7 空闲位
每一位的时间为：52us。
其中每一位（bit）的意义如下：
▲起始位：为由高变低，低电平时间为一位的时间，表示传输字符的开始。
▲数据位：紧跟起始位之后，D0-D7，低位先发。
▲校验位：为一位的时间，如果8 位数据位中1 的个数为奇数，该位设为0（置低电平），否则为1（置
高电平）。
▲停止位：置高。时间为一位的时间，它是发送完一个字符数据的结束标志。
▲空闲位：置高。如果空闲位置高的时间大于3ms，FZH114C 就认为本次数据帧结束，本次数据从暂存
器打入相应寄存器开始控制芯片输出。如果一帧数据传输没有结束，那么建议设置空闲位时间范围在
0-0.5ms 以内。
FZH114C 的一帧数据包括以下两种形式：
⑴ 显示地址命令+显示数据；
⑵ 显示控制命令+显示控制调节命令。
波特率：是衡量数据传输速率的指针。表示为每秒钟传送的二进制位数（bit 数）。例如资料传送速率
为120 字符/秒，而每一个字符为11 位，则其传送的波特率为11×120＝1320 bit/秒＝1320
波特。FZH114C 支持波特率范围为：17500bps～21200bps，这里我们建议用19200bps 即每位
的时间为：1s（秒）/19200≈52us（微秒）。所以FZH114C 支持的每位的时间范围为：47us～
57us。在用IO 模拟UART 通讯时候，SDA 数据的位宽应该满足提供的位宽范围。
