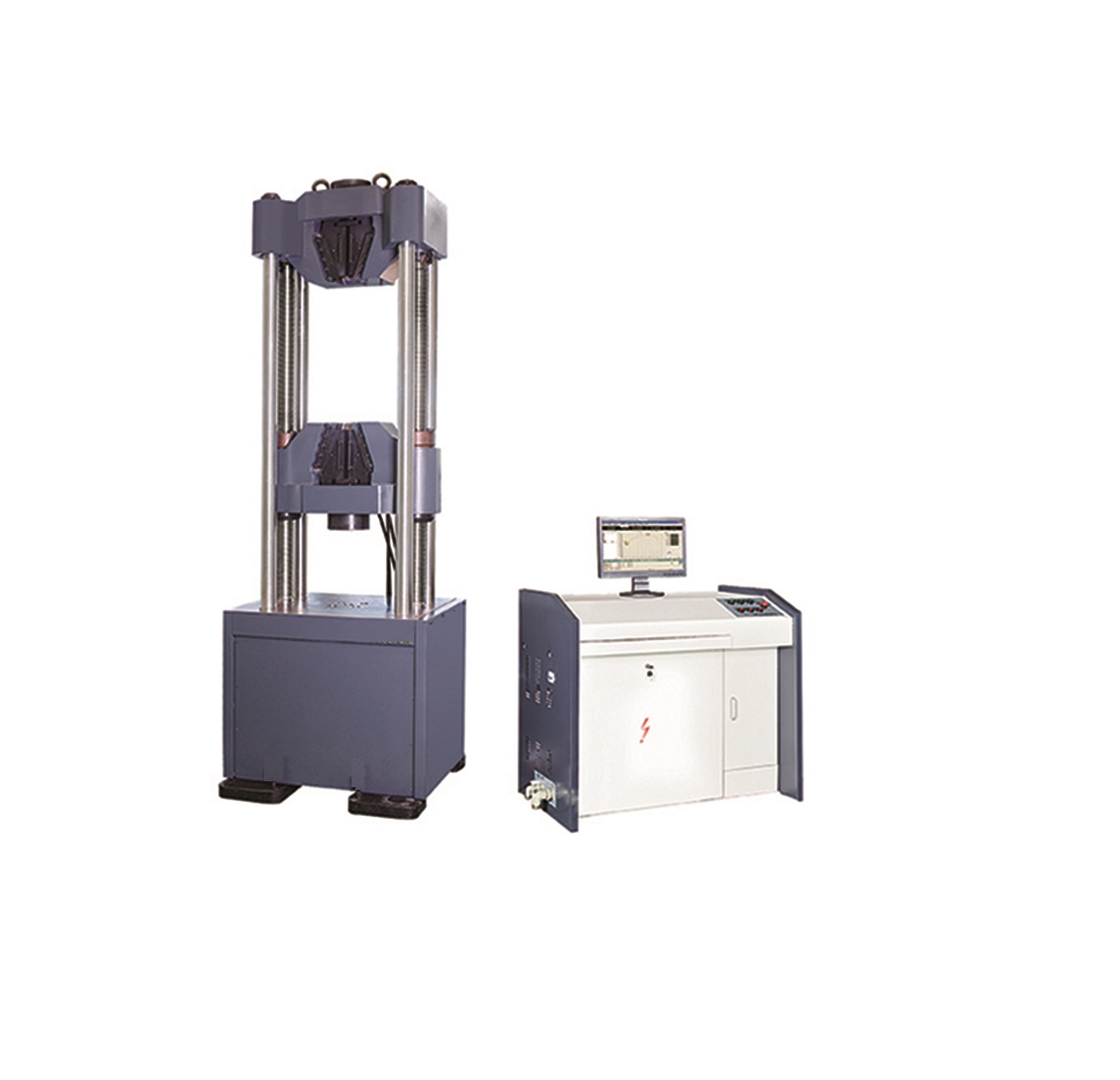

WAW-1000L微机控制钢绞线拉力试验机

产品详情

•




  1、 主要用途

  WAW-1000L微机控制电液伺服试验机，主要用于预应力混凝土钢绞线的拉伸试验，适用于冶金、建筑、航天航空、科研院所等领域，试验操作和数据处理符合GB/T5224-2014《预应力混凝土用钢绞线》的要求。

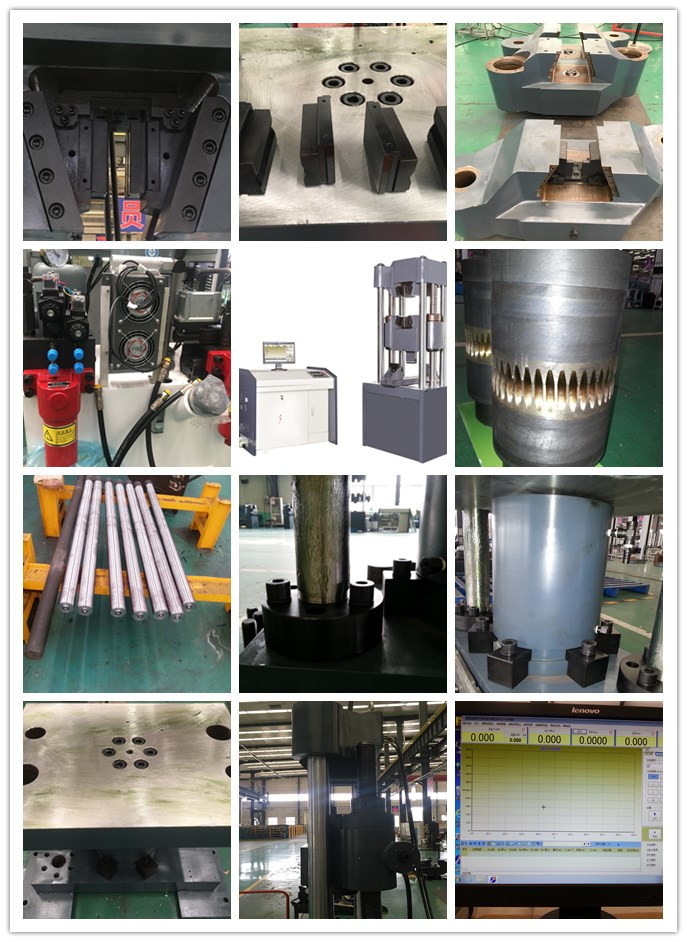

  2、结构特点

  主机采用油缸下置式主机，四立柱两丝杠，拉伸空间位于主机的上方，压缩试验空间。

  于主机下横梁和工作台之间，钳口夹持长度长，刚性好，加持效果好。

  下横梁升降采用电机减速机、链轮链条、带动丝杠转动，实现拉伸空间的调整。主油源由油箱、油泵电机组、高压滤油器、单向阀、电液伺服阀、阀块、空气滤清器、冷却器等组成。液压原理如下图所示，为负载适应型进油节流调速系统。

  油箱内的液压油通过电机带动高压油泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。






  3、 主要技术指标


  技术名称	技术参数
  最大试验力	1000 kN
  试验力测量范围	2%-FN
  试验力示值相对误差	≤示值的±1%
  活塞行程	250 mm
  活塞最大移动速度	50 mm/min
  最大拉伸试验空间	1000 mm(包括活塞行程)
  钢绞线钳口夹持长度	220mm
  最大压缩空间	900 mm
  钢绞线变形测量	标距500mm
  位移测量分辨力	0.01 mm
  位移示值相对误差
  变形示值相对误差	≤±1%
  钢绞线钳口夹持直径	φ8-φ15 ，φ15-φ22
  夹紧方式	液压夹紧
