株洲数控刀片 PCD/CBN 硬质合金基体

株洲数控刀片 PCD/CBN 硬质合金基体

发布商家
株洲斯特硬质合金有限责任公司
联系人
周金伟(先生)
电话
0733-073128104106
手机
18182075906
品牌
贝斯特
粒度
200目
产地
湖南株洲

PCD/CBN 硬质合金基体 VCGW160404 加工性能及用途

涂层硬质合号的优点:
1、表面金黄色TiN具有减小摩擦和提供磨损识别效果
2、特殊结构的Al2O3 沉积层具有的热屏障性能,保障高速
干切削时,刀片基体抗塑性变形能力。
3、TiCN层具有抗磨料磨损的性能,使刀片后刀面抗磨损的性能
最强。
4、采用梯度烧结技术,刃口抗冲击性和耐磨性增强,从而提高
刃口的抗破损能力。
5、含特殊晶体结构的碳化物,提高了刀片基体的红硬性,加强
了刀片耐高温性能。
普通涂层牌号的特点及用途
YBM151----特殊组织结构基体与TiCN、薄Al2O3、TiN涂层结合,具有良好的抗扩散磨损性及抵抗塑性变形能力,同时具良好抗冲击性能,适合于不锈钢的精加工、半精加工及粗加工。
YBM251----韧性和强度好的基体与TiCN、薄Al2O3、TiN涂层结合,适合于不锈钢的半精加工及粗加工。
YBD151----高耐磨性基体与MT- Ti (CN) 、厚Al2O3、TiN 涂层的组合,适合于铸铁材料的精加工及半精加工。
YBC151----高耐磨性的基体与MT- TiCN、厚Al2O3、TiN涂层的组合;适合于钢材的精加工。
YBC251----刃口安全性良好的韧性基体与MTTiCN、厚Al2O3、TiN涂层的组
合;适合于钢材的半精加工。
YBC351----高强度与抗塑性变形基体与M T -TiCN、厚Al2O3、TiN涂层的结合;具有好的韧性及抗塑性变形,适合于钢材的粗加工。

钻石牌数控刀片涂层硬质合号的加工性能及用途

涂层硬质合号的优点:
1、表面金黄色TiN具有减小摩擦和提供磨损识别效果
2、特殊结构的Al2O3 沉积层具有的热屏障性能,保障高速
干切削时,刀片基体抗塑性变形能力。
3、TiCN层具有抗磨料磨损的性能,使刀片后刀面抗磨损的性能
最强。
4、采用梯度烧结技术,刃口抗冲击性和耐磨性增强,从而提高
刃口的抗破损能力。
5、含特殊晶体结构的碳化物,提高了刀片基体的红硬性,加强
了刀片耐高温性能。
普通涂层牌号的特点及用途
YBM151----特殊组织结构基体与TiCN、薄Al2O3、TiN涂层结合,具有良好的抗扩散磨损性及抵抗塑性变形能力,同时具良好抗冲击性能,适合于不锈钢的精加工、半精加工及粗加工。
YBM251----韧性和强度好的基体与TiCN、薄Al2O3、TiN涂层结合,适合于不锈钢的半精加工及粗加工。
YBD151----高耐磨性基体与MT- Ti (CN) 、厚Al2O3、TiN 涂层的组合,适合于铸铁材料的精加工及半精加工。
YBC151----高耐磨性的基体与MT- TiCN、厚Al2O3、TiN涂层的组合;适合于钢材的精加工。
YBC251----刃口安全性良好的韧性基体与MTTiCN、厚Al2O3、TiN涂层的组
合;适合于钢材的半精加工。
YBC351----高强度与抗塑性变形基体与M T -TiCN、厚Al2O3、TiN涂层的结合;具有好的韧性及抗塑性变形,适合于钢材的粗加工。

刀具型号的含义:

例如: CNMG   120408   -   MA    UC5115

其中第一个字母表示刀片的形状:H-正六角形;O-正八角形;P-正五角形;S-正方形;T-正三角形;C-菱形80°顶角;D-菱形55°顶角;E-菱形75°顶角,等等

第二个字母表示刀片后角角度:A-3°;B-5°;C-7°;D-15°;E-20°;F-25°;G-30°;N-0°;P-11°;O-其他后角

第三个字母表示刀片精度代号(具体精度请参考综合样本)

第四个字母表示刀片槽、孔代号(具体槽、孔请参考综合样本)

第一组数字表示刀片刃长

第二组数字表示刀片厚度代号(具体厚度请到综合样本查找对应的数值)

第三组数字表示刀片刀尖圆弧代号即机械加工行业中常说的刀尖R角

其中例子中MA表示刀片表面的槽型(不同的切削条件请选择不同的槽型代号)

UC5115表示刀片表面的涂层,不同的涂层用于加工不同的工件材质。



钻石牌硬质合金数控刀片牌号介绍:


YBC151

高耐磨性的基体与MT-TiCN、厚Al2O3、TiN涂层的组合:适合于钢材的精加工。



YBC152

厚TiCN和厚Al2O3涂层,在冲击韧性提高的同时,耐磨性有大幅度的提高,是钢材精加工到半精加工高速切削的理想选择。切削速度可以提高25%以上;在相同切削速度下,刀具寿命可提高到30%以上。

YBC251

刃口安全性良好的韧性基体与MT-TiCN、厚Al2O3、TiN涂层的组合:适合于钢材的半精加工。

YBC252

采用厚TiCN和厚Al2O3涂层,有极强的抗塑性变形能力和刃口强度,是钢材从精加工到粗加工的通用牌号。在高去除率切削参数下或恶劣的工况下都有稳定表现,并能实现更加绿色环保的干式切削。在相同切削条件下,可提高切削速度25%以上;在同样切削速度下,刀具寿命可提高到30%以上。

YBC351

高强度与抗塑性变形基体与MT-TiCN、厚Al2O3、TiN涂层的结合;具有好的韧性及抗塑性变形,适合于钢材的粗加工。

YBG102

nc-TiAIN涂层与细颗粒基体结合,适用于各类材料精加工及高温合金的精、半精车削加工。

YBG202

nc-TiAIN涂层与超细颗粒的强韧性基体结合,适用于各类被加工材料的精、半精车削加工及高温合金粗车削加工。

YBG205

适宜于工件相对较小,加工表面光洁度要求较高的加工领域。添加耐磨和高温稀有元素的超细TiAIN基纳米涂层,高的涂层硬度和优良的耐高温性能为切削刃提供有效的保护,特殊的涂层处理技术,涂层和基体结合更牢固,适合不锈钢材料的精密车削。

YBG302

nc-TiAIN涂层与韧性的硬质合金基体结合,适用于各类被加工材料的断续、切槽加工,实现了安全性和耐磨性的完美结合。

YBM151

特殊组织结构基体与TiCN、薄Al2O3、TiN 涂层结合,具有良好的抗扩散磨损性及抵抗塑性变形能力,同时具良好的抗冲击性能,适合于不锈钢的精加工、半精加工及粗加工。

YBM251

韧性和强度良好的基体与TiCN、薄Al2O3、TiN涂层结合,适合于不锈钢的半精加工及粗加工。

YBM253

 广泛应用于大切深大进给的高效加工领域。采用先进的超细晶粒纳米涂层技术,配合高韧性的梯度合金基体,性能优异,在大切深、大进给、高速切削过程中具有的切削性能。

YBD052

CVD 涂层牌号,(超厚Al2O3+厚TiCN)涂层与坚硬基体结合,表面光滑,晶粒超细。在灰口铸铁的干式高速切削时体现了极好的耐磨性。

YBD102

CVD 涂层牌号,(超厚Al2O3+厚TiCN)涂层与坚硬基体结合,在球墨铸铁的高速加工时体现了良好的耐磨性和抗冲击能力。

YBD152

CVD 涂层牌号,(中厚Al2O3+厚TiCN)涂层与坚硬基体结合,良好的抗剥落性,适合于铸铁中高速车削加工,在中速时还能承受轻微断续切削。此牌号应用于铸铁的铣削时也有较强的通用性。

YBD252

CVD 涂层牌号,(中厚Al2O3+厚TiCN)涂层与坚硬基体结合,耐磨性和韧性良好结合,适用于有韧性要求的铸铁(例如球墨铸铁)的中低速湿式铣削,也适合断续条件下的车削加工。

YCB011

较高的CBN含量的PCBN牌号,具有很高的硬度(HV3400-3800)、热稳定性、导热率和良好的耐磨性,主要用于铸铁、铁基P/M材料和耐热合金的高速、高精密切削加工。

YCB012

较低的CBN含量、较细的晶粒结构PCBN牌号,具有高的硬度(HV3200-3500)、良好的热稳定性和相对较低导热率,主要用于淬硬钢(HRC45-65)的高速、高精密连续连续或轻微断续切削加工,推荐尽量采用干式切削。

YCD011

中等晶粒结构的PCD牌号,具有极高的硬度(HV7000),极好的耐磨性和导热性主要用于有色金属(AI,Cu及其合金)和非金属(陶瓷、木材及增强朔料等)的高速、高效率和高精密切削加工,是一种通用性叫好的PCD牌号。

CN1000

Si3N4基体,抗崩韧、抗热震性能优良,适合于灰口铸铁的半精加工和精加工、在重载断续切削有铸造表皮的材料时,也能体现良好的切削性能。



涂层硬质合号的优点:

1、表面金黄色TiN具有减小摩擦和提供磨损识别效果

2、特殊结构的Al2O3 沉积层具有的热屏障性能,保障高速干切削时,刀片基体抗塑性变形能力。

3、TiCN层具有抗磨料磨损的性能,使刀片后刀面抗磨损的性能 最强。

4、采用梯度烧结技术,刃口抗冲击性和耐磨性增强,从而提高刃口的抗破损能力。

5、含特殊晶体结构的碳化物,提高了刀片基体的红硬性,加强了刀片耐高温性能。



刀具行业中常见代号:

工件材质:P-钢件;M-不锈钢;K-铸铁;N-有色金属(铝件等);S-耐热合金、钛合金;H-高硬度钢。

加工范围:F-精加工;S-轻切削;M-中切削;G-准重切削;H-重切削。

切削三要素:VC-切削速度,单位m/min;f-进给量,单位mm/rev,ap-切深,单位mm

其中:Vc=π*Dm*n/1000 Dm-工件直径  n-机床主轴转速;

      F=L/n  L-每分钟切削长度  n-机床主轴转速

      Ap切深实际为切屑的宽度

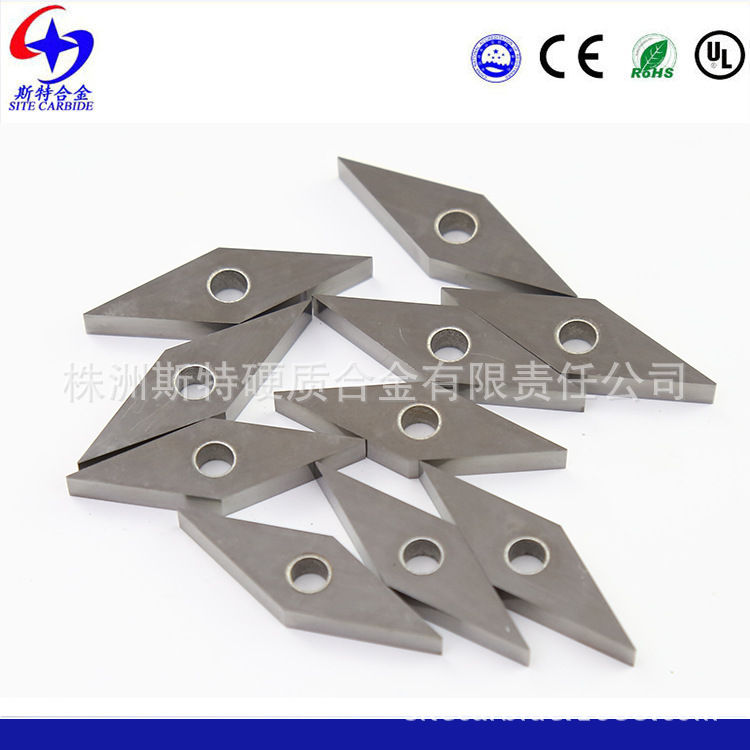

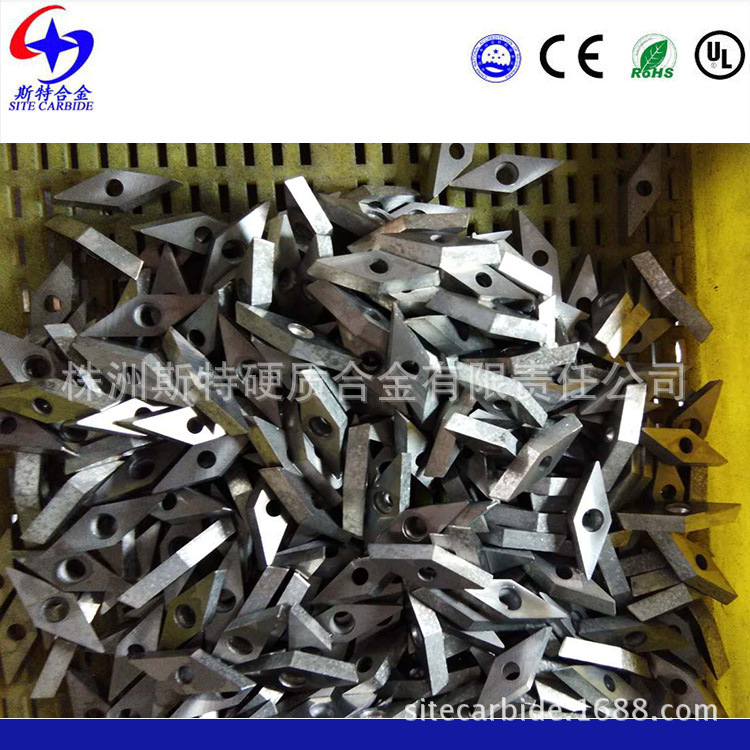

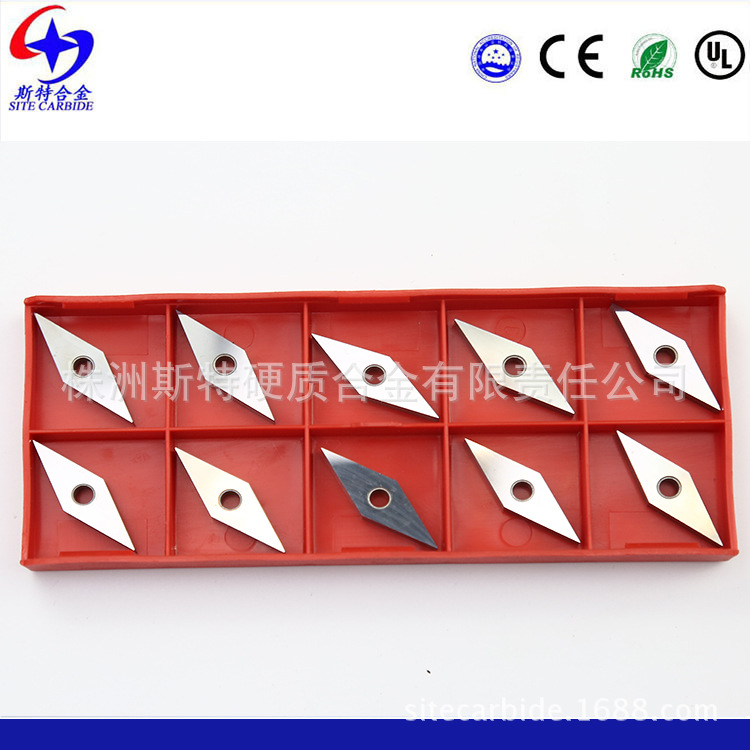

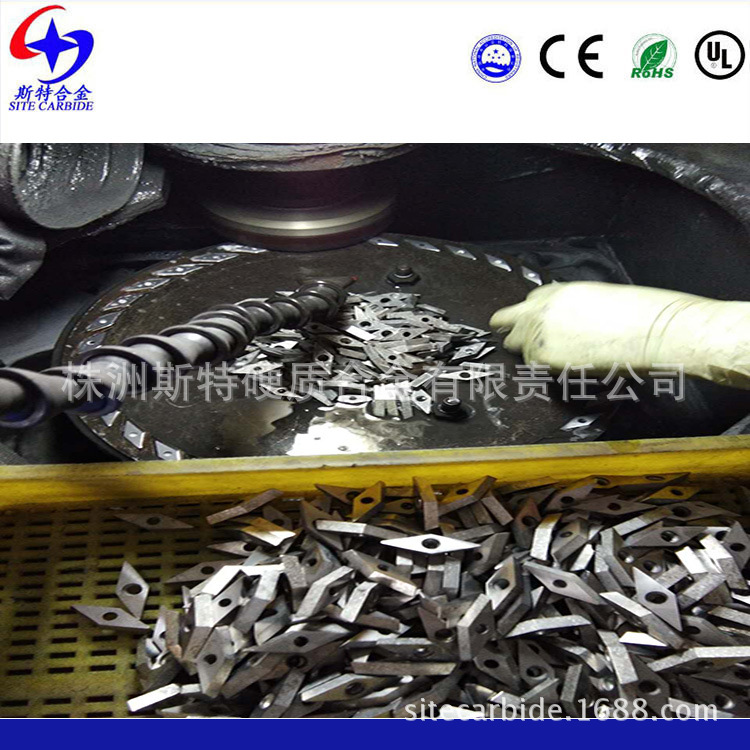

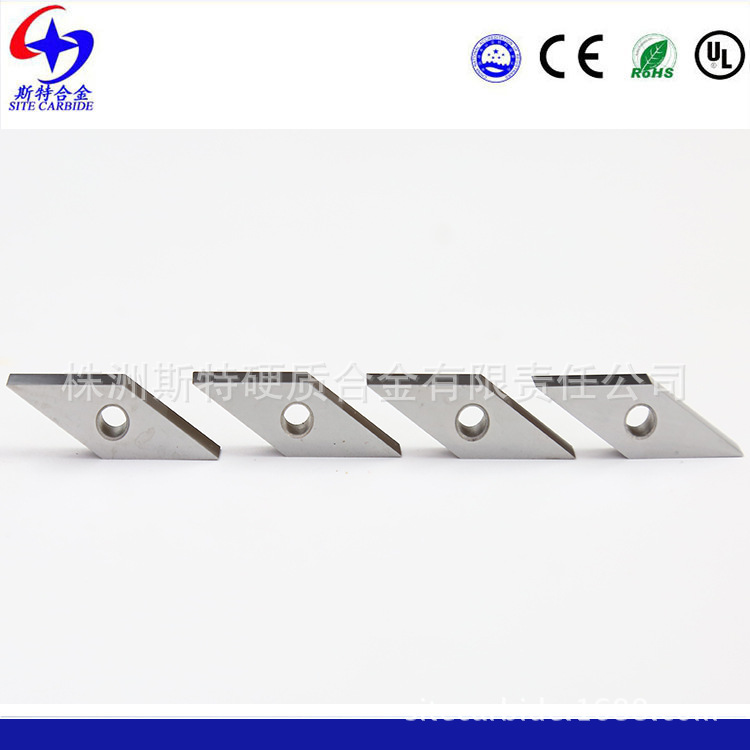

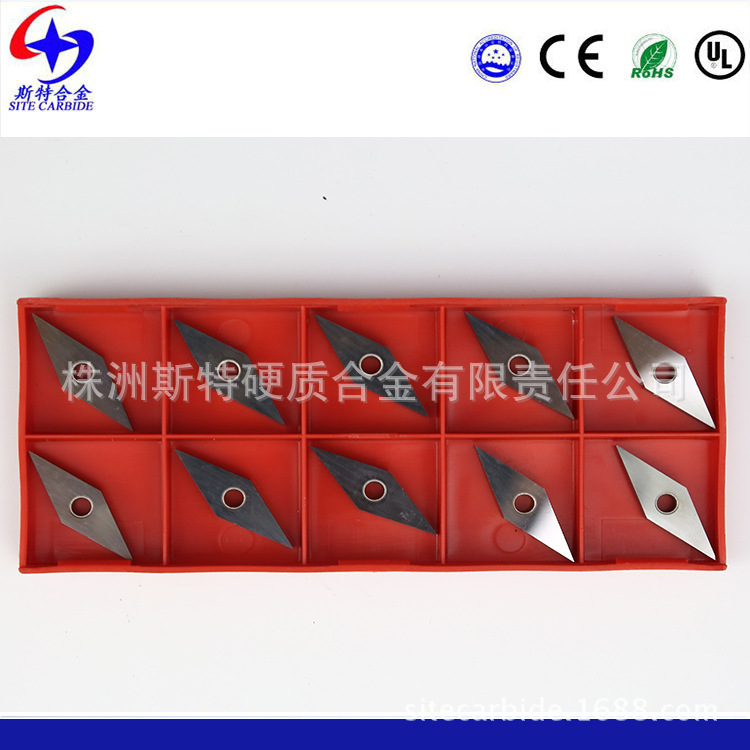

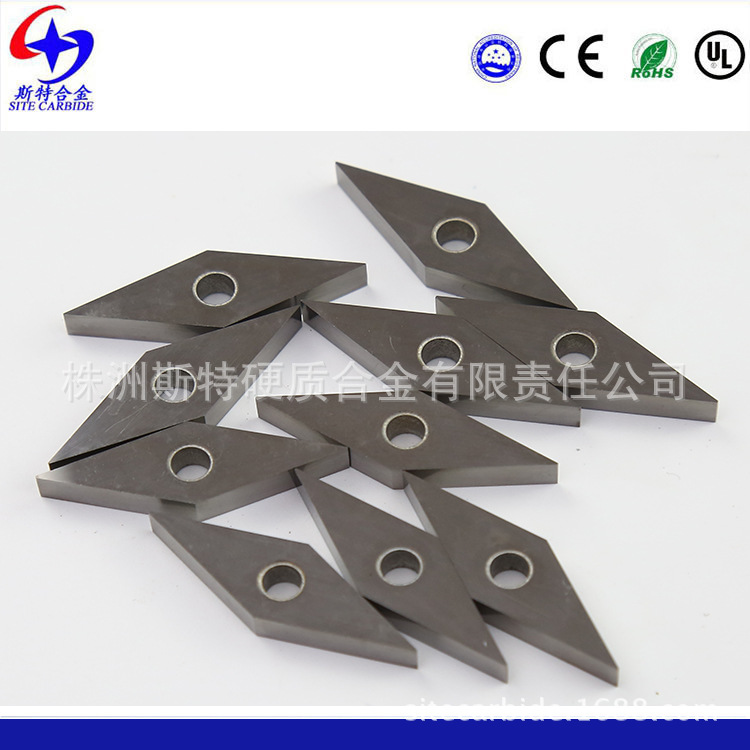

产品图片展示:

ct09图5主图

ct09图4主图

ct09图3主图

ct09图2主图

ct09图1主图

undefined

undefined
联系人:周小姐 联系电话:0731-28104106  手机: 18182075906
