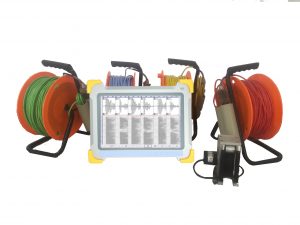

基桩多通道非金属超声波检测仪
基桩多通道超声波检测仪应用领域
超声波透射法完整性检测
混凝土裂缝深度检测
混凝土超声波回弹综合法强度检测
地质勘察岩体纵波波速测试
隧道岩体松动圈检测
非金属材料动弹性力学参数测试
基桩多通道超声波检测仪符合标准
《建筑基桩检测技术规范JGJ106-2014》
《公路工程基桩动测技术规程JTG/TF81-01-2004》
《铁路工程基桩检测技术规程TB10218-2008》
《超声回弹综合法检测混凝土强度技术规程CECS02:2005》
《超声法检测检测混凝土缺陷技术规程CECS21:2000》
《广东省建筑桩基检测规范DBJ15-60-2008》
基桩多通道超声波检测仪性能指标
| 项目 技术指标 项目 技术指标 | |||
| 主控方式 | 低功耗嵌入式系统 | 发射电压 | 500v/1000V |
| 显示器 | 10寸、触摸屏、高亮度、真彩色液晶显示屏 | 发射脉冲 | 0.1~204.7959 us |
| 深度计数方式 | 自动计数 | 发射频率 | 10hz |
| 硬盘容量 | 16G电子硬盘 | 高通频率 | 10HZ、2KHZ、5KHZ、10KHZ |
| 操作系统 | Linux | 低通频率 | 30KHZ、60 KHZ、150 KHZ、300KHZ |
| 电源 | 12V | 采样间隔 | 0.1 ~ 3276.8 us |
| 通道数 | 四个独立可控自发自收通道 | 采样长度 | 512、1024、2048 |
| 一次提升测试剖面 | 十二个剖面 | 增益 | 1、2、5、10、20、50、100、200、500、1000、2000、5000、10000 |
| 触发方式 | 单发、连发 | 延时 | 10~65535.975us |
基桩多通道超声波检测仪技术特点
1、采用人性化操作平台，采集软件界面直观；
2、自发自收电路设计，无需更换探头对应声测管的位置，一次提升完成四管十二剖面全组合测试，提高检测速度，减轻现场检测人员工作强度；
3、每个剖面测试波形各自可控调节增益延迟；
4、采用全新自动判读功能，首波声时、声副判读更准确；
5、采用10寸超大真彩液晶显示屏，现场可同时清晰的观测十二个剖面测试波形、波列、波速、波幅等信息，测试过程中整桩质量一目了然；
6、测点移距1～50cm可调，无漏点，无需重复测试；
7、采用全自动深度计数器，避免手动提升误差，大幅度提高检测速度最大提升速度可达60m/min； 8、内置高能锂电池，满足野外长时间工作，同时预留外电接口，配备USB接口，U盘直接传输数据，体积小、重量轻、携带方便 ； 9、仪器采用高强度合金外壳，结构牢固，美观耐用；
10、采用进口接插件，整机防水设计；
基桩多通道超声波检测仪软件特点
1、主操作界面测点波形曲线、整桩波列图、剖面深度曲线联动显示
2、波列图、数据表、灰度图之间任意切换显示
3、剖面声速深度曲线、声幅深度曲线、PSD深度曲线显示比例可任意调节
4、可以单独观测每个测点的频谱图，便于主频分析
5、声速和声幅判读算法准确，也可对声速、声幅单独判读
6、支持斜测和扇测数据分析处理
7、具有自动管斜修正功能，修正前、后数据可同时显示打印
8、输出结果内容有多种样式选择并组合，兼容多地报告格式
9、输出结果表头可自定义选择 ，并可保存自定义表头模板
10、可将波列图和深度曲线图同时输出到单页报告纸上
11、输出方式可以支持图片输出、打印输出、Word文件输出、Excel文件输出等多种模式
12、可批量生成完整报告
