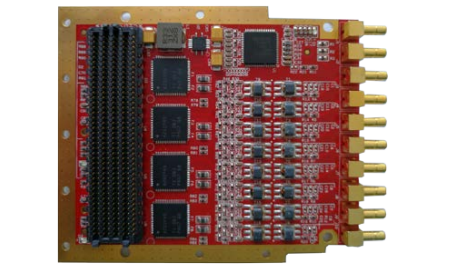

板卡概述
FMC128 是一款 8 通道 250MHz 采样率 16 位 AD 采集 FMC子卡，符合 VITA57 规范，可以作为一个理想的 IO 模块耦合至 FPGA前端，8 通道 AD 通过高带宽的 FMC 连接器（HPC）连接至 FPGA 从而大大降低了系统信号延迟。该板卡支持板上可编程采样时钟和外部参考时钟以及采样时钟，多片板卡还可以通过触发（输入/输出）信号进行同步采集，该板卡 8路模拟信号通过 50Ω特征阻抗的 SSMC 射频连接器输入，通过巴伦变压器耦合至 ADC 前端。板卡可广泛应用于通信多载波、雷达与智能天线、测试与测量、软件无线电等。
软件支持
可选集成板级软件开发包（BSP）：
支持 Xilinx 开发板，如 VC707\VC709；
支持 Kintex-7、Virtex-7 载板程序移植；
可根据客户需求提供定制化算法与系统集成：
应用范围
雷达与智能天线；
测试与测量；
软件无线电；
订购信息
产品型号 产品描述
FMC128 基于 FMC 标准的 8 通道 250MSPS 16 位 AD 采集 FMC 子卡
技术指标
性能指标：
支持 8 路 16 位 250MSPS 采样率；
支持单端交流耦合输入；
输入电压范围：1Vpp~2.5Vpp，可编程输入电压范围；
模拟输入带宽：500MHz（典型值）；
增益可控范围 6dB，步进 0.5dB；
SFDR@170MHz：87dBc；
SNR@170MHz：73.2dBFS；
ENOB@170MHz：11.85bits；
FMC 接口指标：
标准 FMC 子卡，符合 VITA57.1 规范；板卡尺寸：84.1 x 69 mm ，FMC 连接器型号：ASP-134488-01，HPC 接口；板卡采用+12V 供电，整板典型功耗 10W；
时钟分配：
支持外时钟、外参考内时钟、内参考内时钟三种时钟模式；
板载 1 片超低噪声 TCXO 晶振；
其它功能： 支持外触发； 板载状态指示灯；物理与电气特征，板卡尺寸：84.1 x 69mm 板卡供电：3A max@+3.3V（±5%，散热方式：自然风冷散热或金属导冷散热.
环境特征
工作温度：-40°~﹢85°C；
存储温度：-55°~﹢125°C；
工作湿度：5%~95%，非凝结
