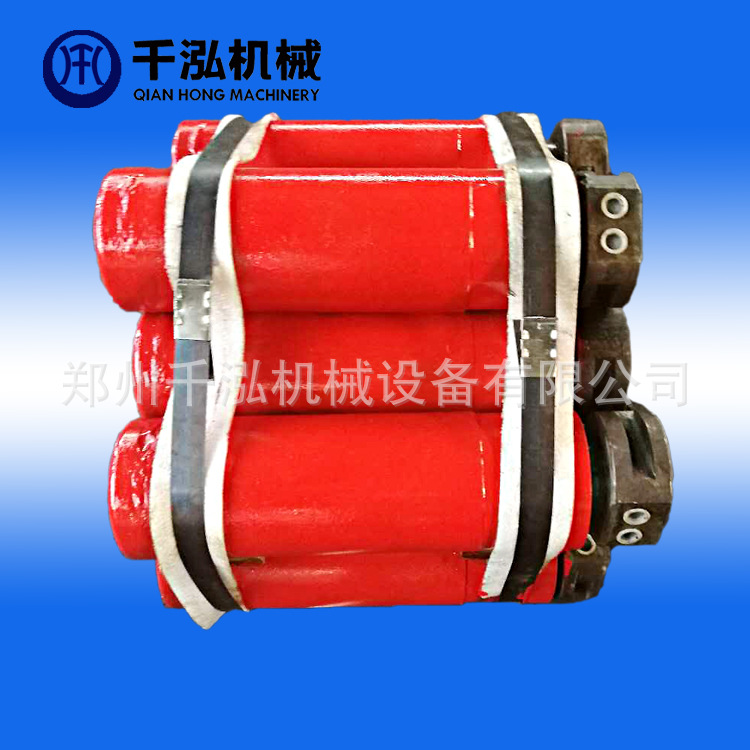

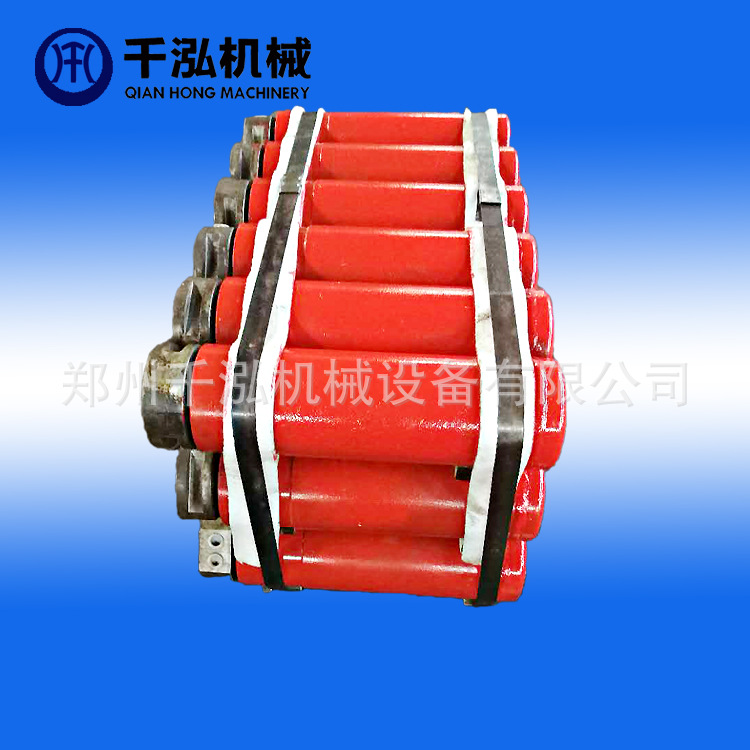

一、底调千斤顶的组成部分及结构:
底调千斤顶主要由活塞杆组件、缸体部件、导向套组件、密封件等组成。
活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗腐蚀,抗磨擦,抗砸碰的能力,缸体部件由缸底和缸筒焊接而成。
导向套组件:导向套与缸口连接方式有内螺纹,卡环和压盖等连接。
密封件有山形圈,鼓型圈,蕾型圈,JF防尘圈,O型密封圈等组成。
二、底调千斤顶的功能以及作用:
底调千斤顶是液压支架的一个重要部件。煤矿生产中,特别是在底板条件较差,煤层倾斜的工作面,支架移架后会产生歪斜的情况,不利于支架管理及推溜作业。底调千斤顶用于在支架移架过程中调整相邻支架,以保证支架整体同步及稳定,有效管理支架和支护顶板,便于顺利推溜,保证安全、高效生产。
三、底调千斤顶的使用位置:
在底座的侧边
四、底调千斤顶的工作原理:
底调千斤顶在使用时操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的下腔(也就是活塞腔),使活塞杆伸出。千斤顶回缩时,操作千斤顶操纵阀,使高压液体通过操纵阀组、胶管和接头座导入到千斤顶的上腔(也就是活塞杆腔),使活塞杆在工作液体的作用下回缩。
五、底调千斤顶不当使用或者操作会造成哪些影响:
1)、千斤顶的规格必须与支架要求相符合,性能参数必须达到出厂试验要求方可配架使用,到矿备用的千斤顶,必须经过检查复试合格,才能配架使用。
2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中禁止用锤等金属物体猛敲砸千斤顶的任何一个部位,尤其要防止敲砸活塞杆的镀层。
3)千斤顶不允许在井下调整和解体修理,若有故障时只能用合格的同等类组件进行更换。
4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。
七、底调千斤顶在运输、安装或者使用时注意事项:
1)千斤顶应用托架或装箱发运,产品应捆扎牢固,避免脱落,挤压,损坏等。
2)运输时,在冬季产品应根据适用地区和运输路程的最低气温注入防冻液,其他季节应将千斤顶里的乳化液排空,但须保证排液后千斤顶的运输,储存过程中,内部不得产生锈蚀现象。
3)千斤顶存放三个月以上者,要检查千斤顶里的乳化液是否变质,如变质应更换,当采用排空法时应检查锈蚀情况。
4)千斤顶在使用过程中应注意并保证接头座不受损坏,运输包装物必须结实可靠。千斤顶在运输过程中应轻装轻卸,特别注意接头座以免损坏接口,影响千斤顶的使用。
七、底调千斤顶常见故障、原因与排除方法:
部位 | 故障现象 | 可能的原因 | 排除的方法 |
千 斤 顶 | 不动作 | 1.截止阀未开,或过滤器堵死; 2.千斤顶活塞变形油憋卡不能伸缩; 3.与千斤顶连接件蹩卡。 | 1.排除堵塞部位,打开截止阀清洗过滤器; 2.更换上井检修; 3.检查蹩卡的原因。 |
动作慢 | 1.泵压低; 2.管路堵塞; 3.几个动作同时操作,造成流量不足(短时)。 | 1.检修泵,调压; 2.排除堵塞部位; 3.协调操作,尽量避免过多同时操作。 | |
个别连动现象 | 1.操纵阀串液; 2.回液阻力大。 | 1.仔细听一下操纵阀内部是否有串液的声响,更换操纵阀检修; 2.发生于空载情况,不影响支撑。 | |
千斤顶漏液 | 1.外漏主要是密封件坏; 2.缸底,接头焊缝裂纹。 | 1.除接头O形圈井下更换外,其他均更换上井检补焊; 2.更换上井检修、补焊。 |
