KPM60低压电动机保护控制器 | |||||||||||
产品型号 | 基本功能 | 测量功能 (增加-V) | 启动方式 | 扩展功能 | 开孔尺寸 (长*宽) | ||||||
RS485通讯 (-C) | 电压保护 (-V) | 温度保护 (-T) | TE保护 (-TE) | 漏电保护 (-L) | 4~20Ma模拟量输出 (-A) | 欠压重起动 (-R) | |||||
KPM60S-5 | 基本保护\6DI\3DO | I\U\f\kW\kvar\kVA\ Cosφ | 保护模式; 直接起动模式;双向可逆起动; 星/三角起动; 自耦变压器起动; | 标配 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 | 68mm*68mm |
KPM60S-32 | 标配 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 | ||||
KPM60S-100 | 标配 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 | ||||
KPM60S-250 | 标配 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 | ||||
KPM60S-500 | 标配 | 选配 | 选配 | 选配 | 选配 | 选配 | 选配 |
例如:KPM60S-100A-C-VL-R:额定电流100A,提供RS485通讯、电压保护、漏电保护和欠压重起动功能的低压电动机保护控制器。
特点:---------------------------------------------------------------------------------------------------------
保护功能:过载保护、堵转保护、阻塞保护、外部故障保护、电流不平衡保护、起动超时保护、接地保护、断相保护、接触器分断保护、欠载保护;
启动方式:保护模式、直接起动模式、双向可逆起动、星/三角起动、自耦变压器起动;
监测功能:三相电流、A相电压、有功功率、无功功率、功率因数、频率、有功电能、务工电能、接地电流、漏电电流、4~20mA模拟量输入、热容量;
选配保护:漏电保护、TE保护、温度保护、模拟量输入保护、过压保护、欠压保护、欠功率保护、欠压重起动;
特殊功能:模拟量输入、开关量输入、继电器输出
显示方式:大屏液晶显示,高品质、宽视角、可视度高;
通讯方式:RS485通讯,Modbus-RTU;
适用电机:电机额定电压:380V~660V,额定功率0.25~250kW
KPM60S低压电动机保护控制器-技术参数 | |
参数 | 指标 |
额定输入电压 | AC380V |
额定输入电流 | 5A 、32A 、100A 、250A 、400A |
过负荷系数 | 电压:1.5 倍;电流:10 倍 |
测量精度 | 电压电流:1 %;电能:2 % |
继电器输出 | 3路继电器隔离输出,触点容量 5A/250VAC,5A/30VDC |
辅助电源 | 85~264VAC,100~300VDC |
通讯接口 | 物理层隔离的 485 接口 |
模拟量变送 | 1 路 4~20mA 变送输出,变送项目可编程 |
模拟量输入 | 1路4~20mA模拟量输入 |
工作环境 | 工作温度:-25~70 ℃,储存温度:-30~75 ℃ |
安全 | 耐压:工频耐压 2kV; 绝缘:大于 100M Ω |
浪涌(冲击)抗扰度试验 (GB/T 17626. 5- 2008) 3 级 | |
电磁兼容 | 电快速瞬变脉冲群抗扰度试验 ( GB/T 17626. 4- 2008) 3 级 |
静电放电抗扰度试验 (GB/T 17626. 2- 2006) 3 级 | |
振荡波抗扰度试验 (GB/T 17626. 12- 1998) 3 级 | |
引用标准 | 数字式电动机综合保护装置通用技术条件 JB/T 10613- 2006 |
交流电动机保护器 JB/T 10736- 2007 | |
低压开关设备和控制设备总则 GB14048.1 | |
低压机电式接触器和电动机起动器 GB14048.4 | |
控制电路电器和开关元件机电式控制电路电器 GB14048.5 | |
继电保护和安全自动装置基本试验方法 GB/T7261-2008 |

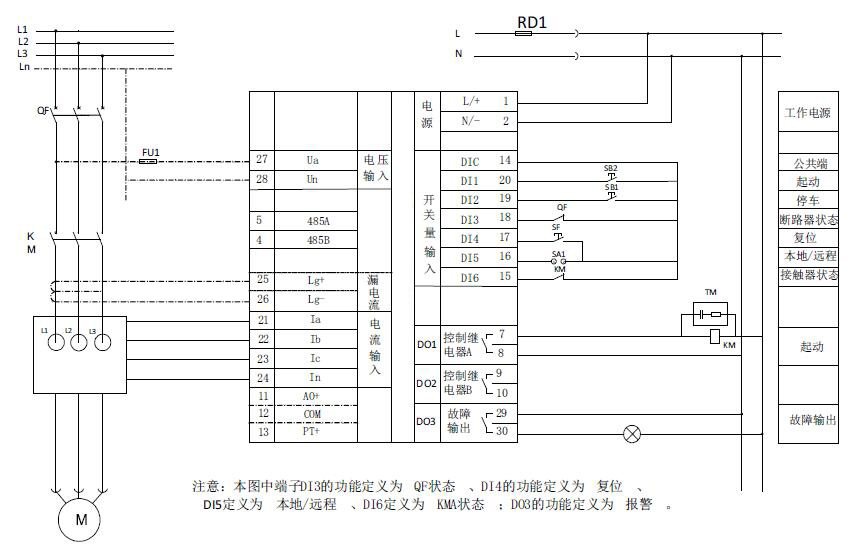

1.1保护模式接线图

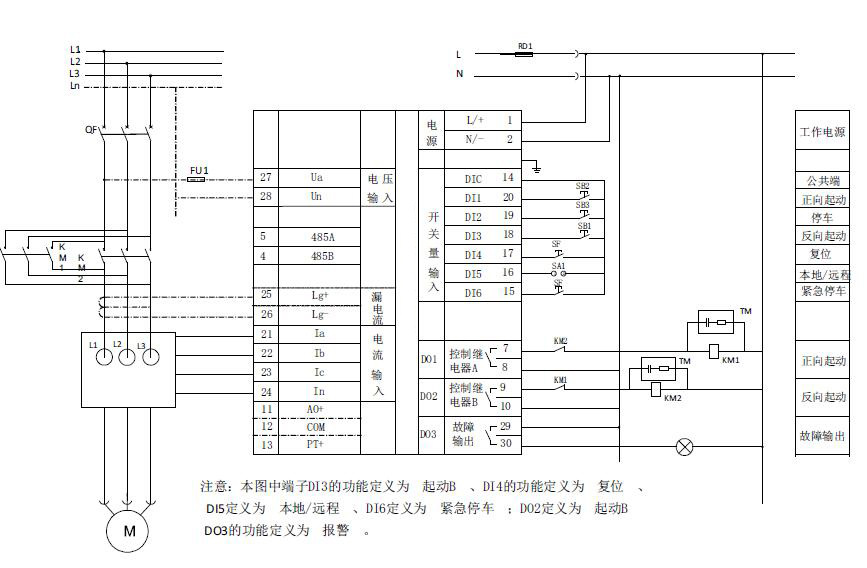

1.2 双向启动模式接线图
1.3 直接启动模式接线图
