小型三维混合机
三维混合机介绍及工作原理：
本机广泛适用于制药、化工、食品等行业的干粉物料混合，对不同比重和不同粒度的几种物料也能进行快速而均匀的混合。该机利用独特的三角摆动，平移转动及摇滚原理，产生一股强力的交替脉冲运动，连续不断地推动进行混合物料，其产生的涡流具有变化的能量梯度，从而能产生出色的混合效果。该机还具有运转平稳、噪音低，装载系数高、混合时间短等优点。
该机有机座、变频制动电机主轴、回转连杆及筒体等部分组成。装料的筒体在主动轴的带动下作平行移动及摇滚等复合运动，促使物料沿着筒体作环向、径向和轴向的三向复合运动，从而实现多种物料的相互流动扩散、掺杂，以达到高均匀混合的目的。
三维混合机用途：
■ 该机用于制药、化工、食品、轻工、电子、机械、矿冶、国防工业以及各科研单位的粉状、颗料状物料的高均匀度混合。
■ 物料无离心力作用，无比重偏析及分层、积聚现象，各组分可有悬殊的重量比，混合率达99.9%以上，是目前各种混合机中的一种较理想产品。
■ 装料率大，最高可达80%（普通混合机仅为40%），效率高，混合时间短。
■ 筒体各处为圆弧过渡，并经过精密抛光处理，达到GMP要求。
工作原理
■ 装料的筒体在主动轴的带动下，作周而复始的平移转动和翻滚等复合运动，促使物料沿着筒体作环向、径向和轴向的三向复合运动，从而实现多种物料的相互流动、扩散、积聚、掺杂，达到均匀混合的目的。
三维混合机技术参数（5~50L)：
型 号 | SVJ-5 | SVJ-10 | SVJ-15 | SVJ-50 |
混合桶容积（L） | 5 | 10 | 15 | 50 |
最大装料容积（L） | 2 | 5 | 7.5 | 30 |
最大装料重量（KG） | 2.5 | 6 | 9 | 25 |
主轴转速（rpm） | 15 | 15 | 15 | 0-12 |
电机功率（KW） | 0.55 | 0.55 | 0.55 | 1.1 |
外形尺寸mm | 780*580*570 | 650*1000*800 | 700*1000*900 | 1200*1400*1200 |
重量（KG) | 150KG | 180KG | 200KG | 300KG |
三维混合机技术参数（100~800L)：
型 号 | SVJ-100 | SVJ-200 | SVJ-600 | SVJ-800 |
混合桶容积（L） | 100 | 200 | 600 | 800 |
最大装料容积（L） | 80 | 160 | 480 | 640 |
最大装料重量（KG） | 50 | 100 | 300 | 380 |
主轴转速（rpm） | 15 | 3-16 | 0-15 | 0-12 |
电机功率（KW） | 1.5 | 2.2 | 5.5 | 7.5 |
外形尺寸mm | 1220X1600X1115 | 1650*1320*1650 | 2000*2450*1850 | 2200*2400*2300 |
重量（KG) | 480KG | 750KG | 1450KG | 1850KG |
操作方法：
1. 操作前准备工作
1.1检查设备是否洁净，混合机内有无异物。
1.2检查减速机油面是否正常。
2.生产操作
2.1合上电源开关，操作设备，使加料口处于合适的加料位置后，闭电源开关。
2.2打开加料口盖，将颗粒倾入混合桶内，合上桶盖。
2.3按要求设定混合时间，启动运转开关。
2.4混合时间达到后，关闭开机控制键，准备出料，如果料口位置不理想，可再次按操作程序开机，使其出料口调整到位置。
2.5关上电源开关，放好电器，打开混合桶盖出料。

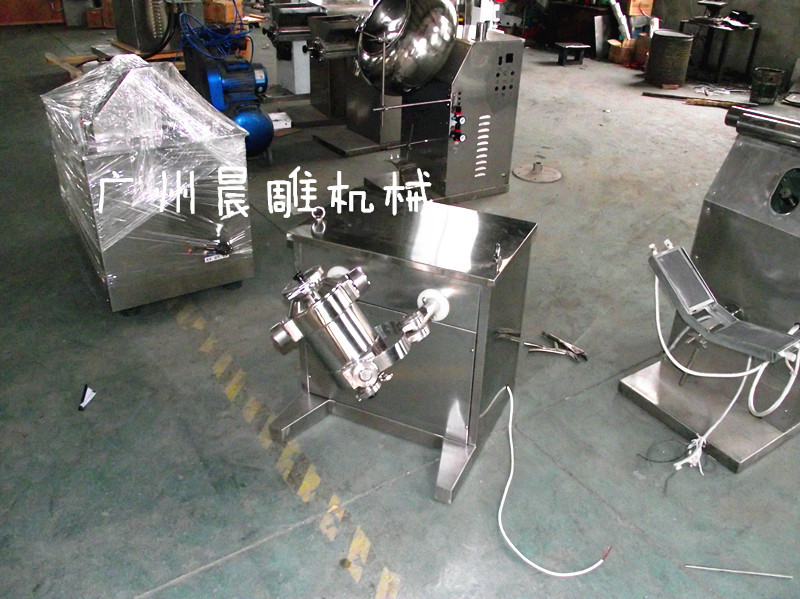

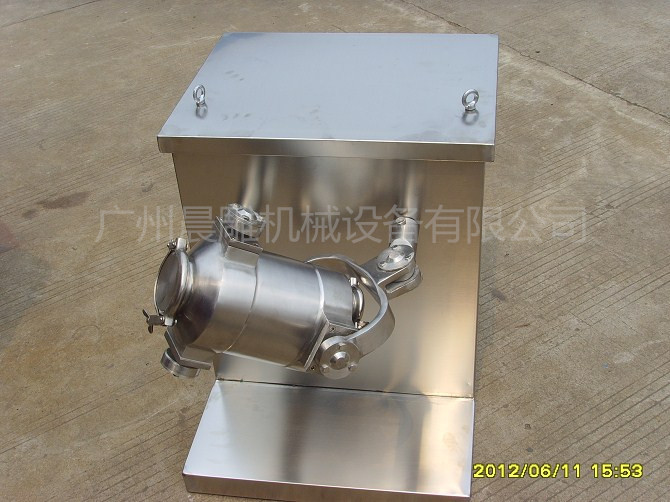

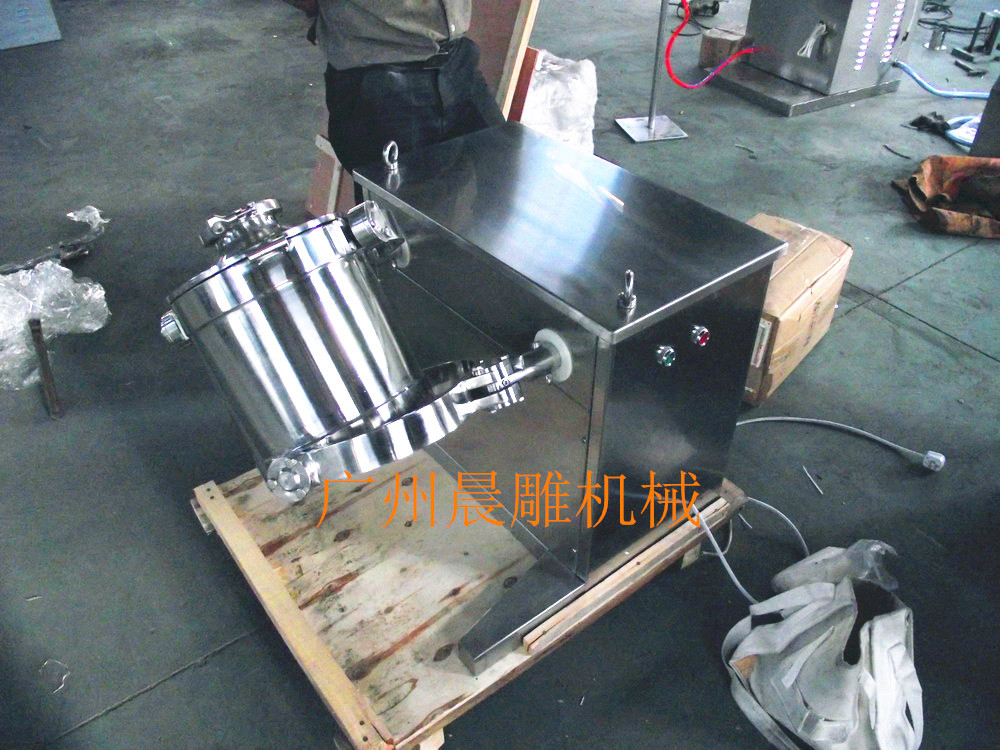

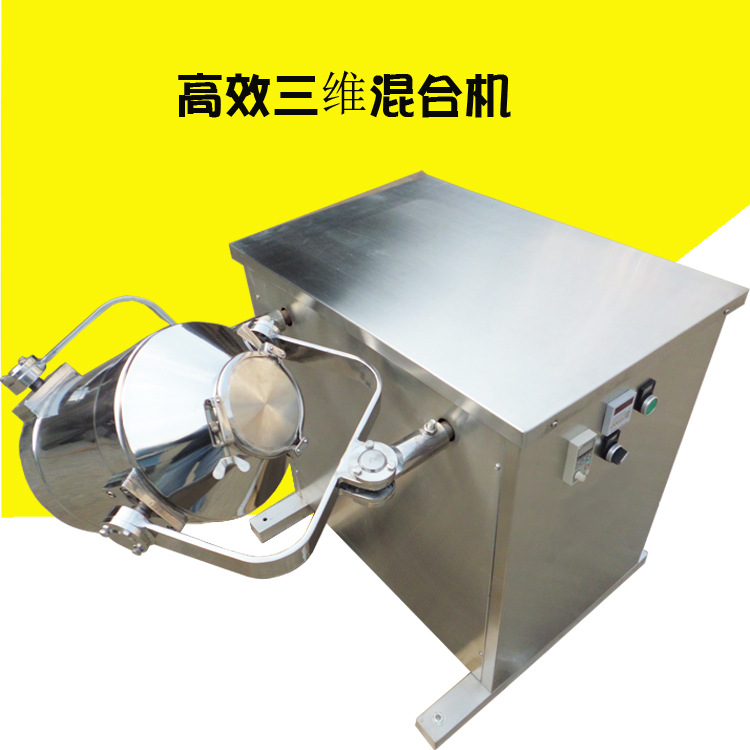

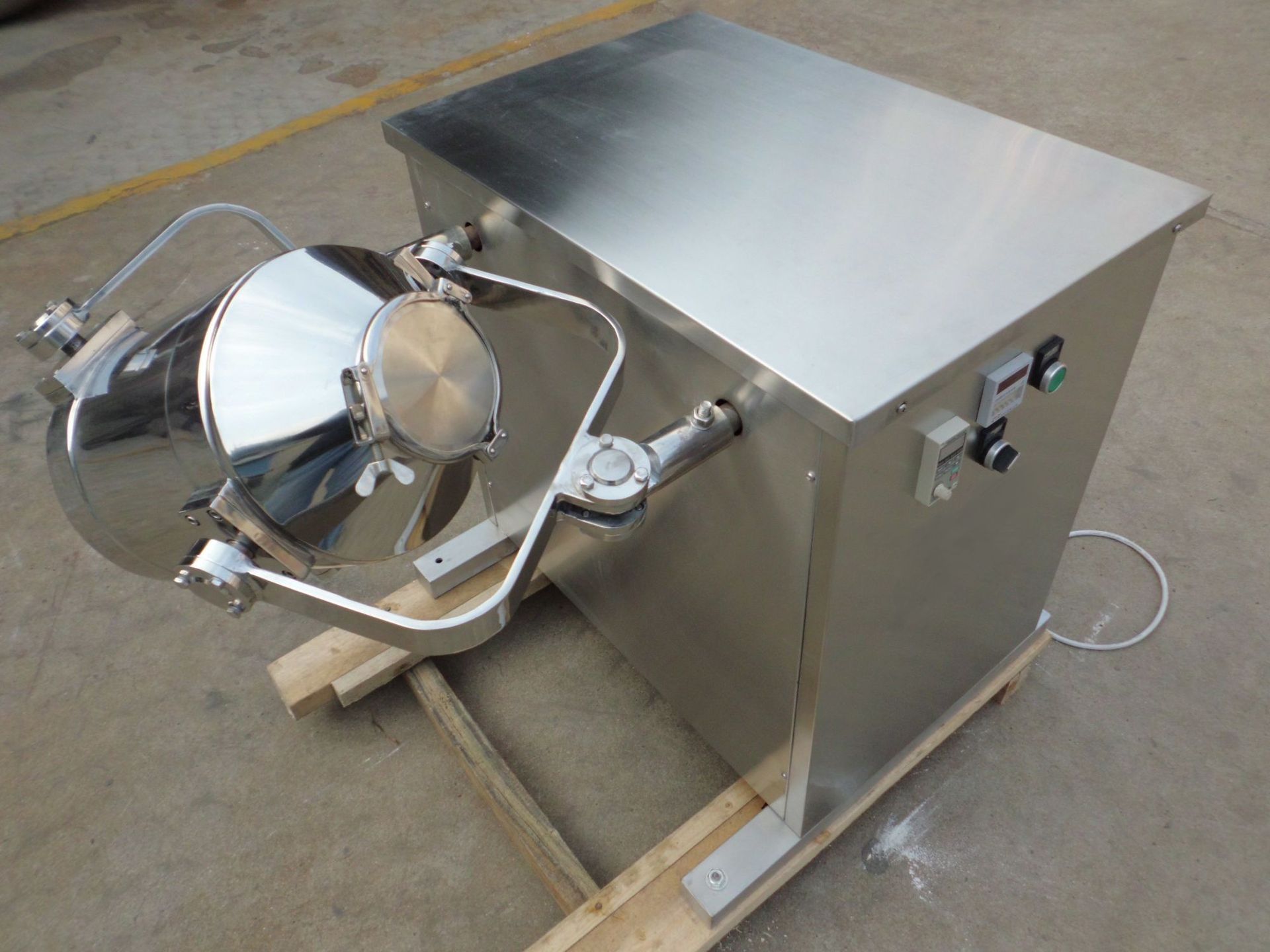

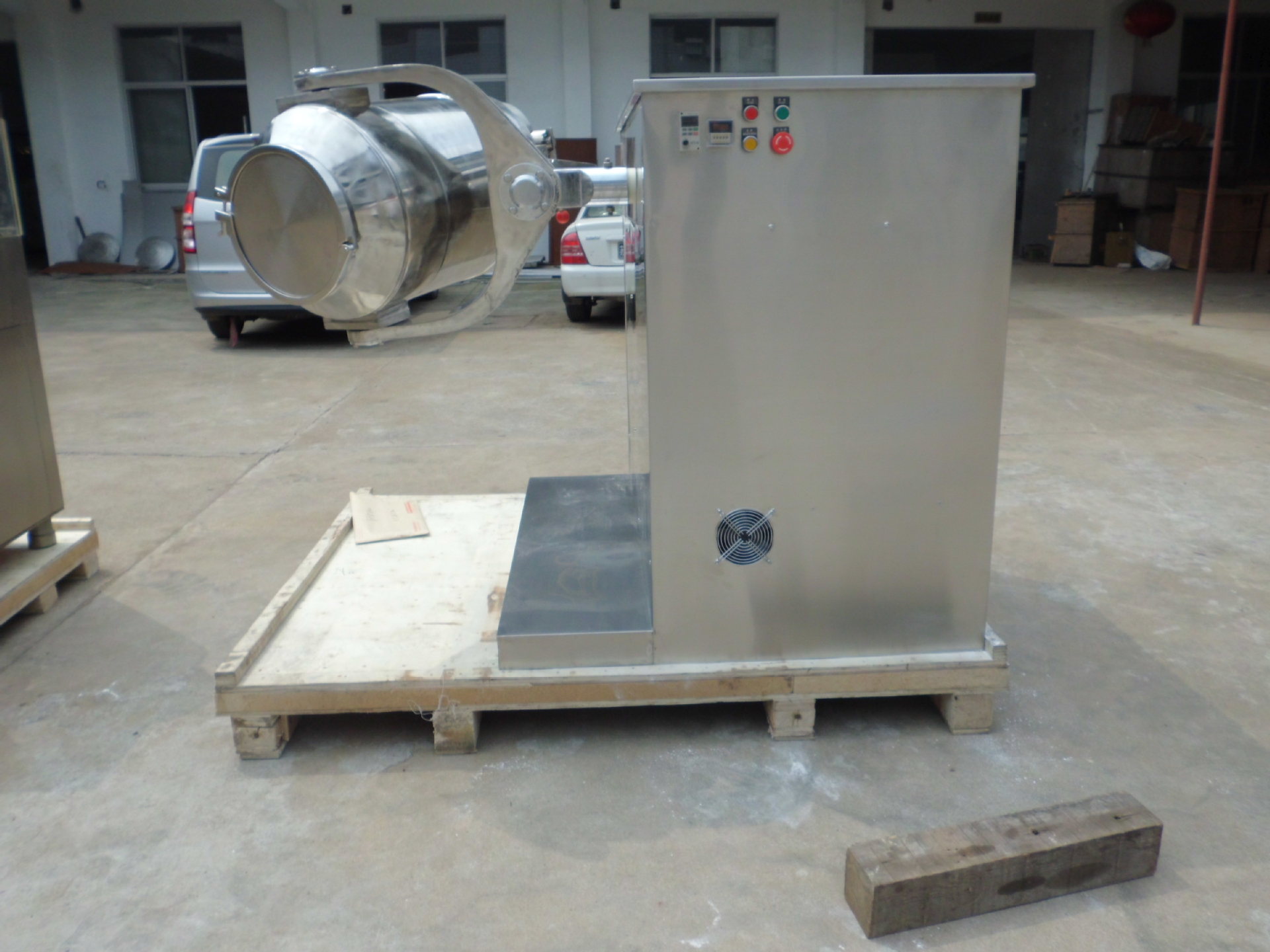

三维混合机实拍图片：
