一、szp-2凝结水输送装置-疏水自动加压器概述:
凝结水输送装置是一种新型疏水自动加压器,结构简单,不用电机作动力自动启停,运行可靠,使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低,具有较好的节能效果,值得推广。
二、szp-2凝结水输送装置-疏水自动加压器特点:
1、凝结水输送装置无泵无电机,以蒸汽或压缩空气为动力,自动进行冷凝水回收。
2、凝结水输送装置能加压0℃~170℃无腐蚀清洁液体。可在多种条件下把凝结水加压送回锅炉房或再利用,从而大幅度提高回水率和充分利用二次蒸汽。一般情况下可节约蒸汽14~22%,若以连续用汽量1吨/时计,每年可节约蒸汽1200吨,半年即可收回设备费用。
3、凝结水输送装置排出的凝结水为压力满流,不产生二次蒸汽。凝结水管管径比汽水混合状流动的 余压水管管径小48~67%,可节约管材1/3,并能减少管道的大气腐蚀。
4、凝结水输送装置体积小,可分散或集中设置于墙边或地坑中,土建工程量小,构造简单,安装方便,维修容易。
5、凝结水输送装置运行中无噪声,无振动、性能稳定可靠。
三、凝结水输送装置结构及工作原理:

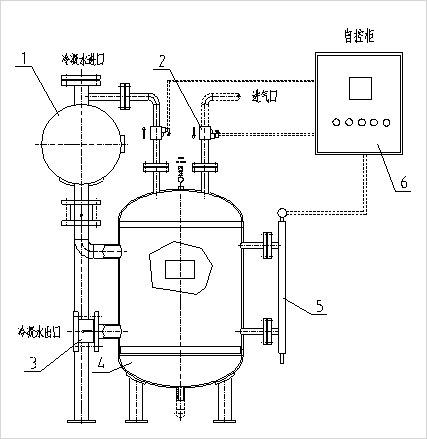

凝结水输送装置:侧装液位控制显示器。当液位达到控制器高点时,进气阀打开,随后排气阀关闭,加压气体进入,凝结水通过止回阀受压排出;当液位达到控制器低点时,进气阀关闭,随后排气阀打开,加压气体被隔断,同时管内余气排出,凝结水受重力作用,从水箱通过止回阀进入控制管。

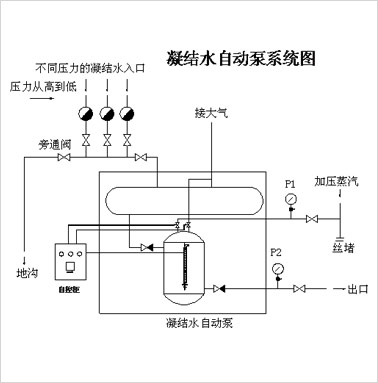

四、szp-2凝结水输送装置-疏水自动加压器不回收二次蒸汽的典型管路:
五、凝结水输送装置基本参数表:
基本参数 | 单位 | szp-1 | szp-2 | szp-4 | szp-6 | szp-8 | szp-10 | szp-15 |
额定排水量 | m/h | 1 | 2 | 4 | 6 | 8 | 10 | 15 |
最小加压汽(气)体压力 高于排水扬程 |
mpa (kgf/cm) |
0.098 (1.0) |
||||||
额定加压汽(气)体压力 高于排水扬程 |
mpa (kgf/cm) |
0.049 (0.5) |
||||||
最大加压汽(气)体压力 | mpa (kgf/cm) |
0.98 (10) |
||||||
水箱工作压力 | mpa (kgf/cm) |
0.098 (1.0) |
||||||
加压室工作压力 | mpa (kgf/cm) |
0.39 (4) |
||||||
最高排水扬程 | mpa (m水柱) |
0.39 (40) |
||||||
被加压液体温度 | ℃ | 0~170 | ||||||
加压每立方米水耗蒸汽量 | kg | (~4) | ||||||
外形尺寸 (长×宽×高) |
m | 0.75*1*1.3 | 0.75*1*1.3 | 0.9*1*1.5 | 1*1*1.5 | 1.1*1.5*1.5 | 1.2*1.3*1.6 | 1.2*1.6*1.8 |
净重 | kg | 280 | 320 | 400 | 500 | 650 | 700 | 1200 |
注:以上数据仅供参考,具体以实际为准。
