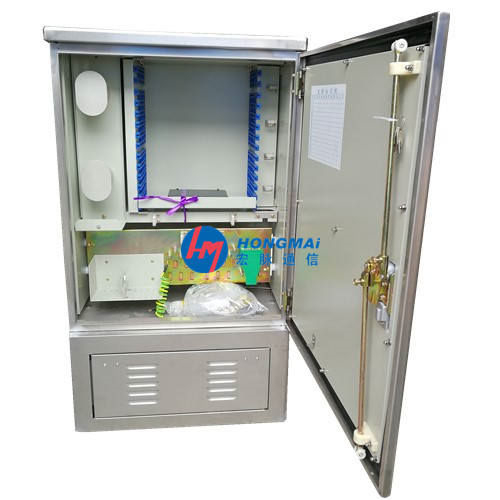

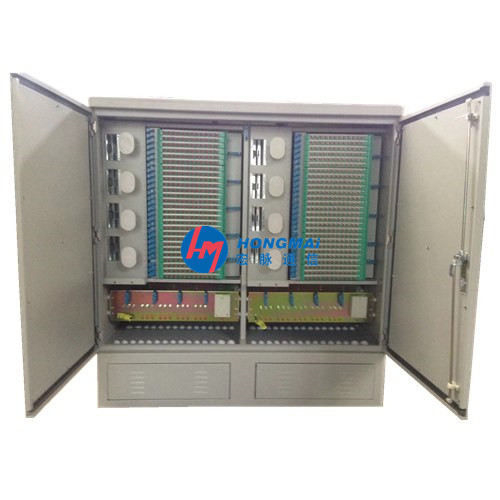

144芯室外三网合一光缆交接箱产品介绍，144芯室外三网合一光缆交接箱产品介绍
光总配线架OMDF建设方案中国电信集团公司XX分公司
通信光缆从1994年大面积在通信行业应用以来，基本上都是以ODF形式进行局内终结。所有光通信设备的安装也采用从设备光口向ODF敷设单条尾纤的方式建设。在光通信应用局限于中继、核心层面的形式下，这种安装方式起到了相当好的作用。
随着光设备的大幅度降价，FTTH的全面推进，现有的ODF模式已经显得不尽人意，逐步暴露其缺点，为以后的维护埋下较大的隐患。
目前，光总配技术、光缆跳纤架技术已相当成熟，引入光缆总配线架和机房光缆跳纤架已经势在必行。宁波宏脉通信科技有限公司
根据咸阳本地网市区光缆现状和2011年接入光缆工程，特制定咸阳中心局OMDF(光总配线架)建设方案。
咸阳中心局光缆网络现状及存在问题：
目前，咸阳至上级局及市县光缆、过境长途光缆均在4楼传输机房终结。根据工程建设阶段分属于12个ODF架。市区局间中继光缆早期建设的在4楼传输机房和接入网机房ODF终结。2007年以后建设的在8楼数据机房ODF终结。接入光缆2005年以前建设的在4楼接入网机房ODF终结，2005年以后建设的在8楼数据机房终结。
对用户而言，ATM方式接入的P2P设备安装在4楼传输机房，TCP/IP方式接入的设备安装在数据机房。C网传输设备安装在4楼传输机房。宁波宏脉通信科技有限公司为了保证各种业务的正常开通，目前4楼传输机房至8楼数据机房的208芯、3楼C网机房至8楼数据机房72芯、3楼至4楼144芯的局内光缆已基本无纤可用，亟待扩容。2011年计划建设将出局1500芯接入光缆，4楼和8楼均不具备接入安装条件。
目前这种模式存在以下几个问题：
1、进局光缆分布在各个专业机房，每条光缆的互相调度都需要2个以上专业机房跳纤才能实现。机房之间光缆用量较大。宁波宏脉通信科技有限公司2、各专业之间界限不清。长期以来，光缆的维护界限一直不明，光缆的维护、使用、调度、测试基本上全部由光缆维护部分管理，各专业机房不知道其机房ODF的使用情况。从专业分离角度来看给各个专业的维护衔接带来较大困惑。
3、光网络设备安装时只安装本期开通时的硬件设备和设备尾纤。后期扩容重新布放新的尾纤，特别是接入层面的业务，基本上每开一个业务，要从设备向ODF布放尾纤。机房的光缆槽道捉肘见襟，ODF的冗纤架不堪重负。
4、接入层光缆和接入网中继光缆不分，存在安全隐患。
OMDF(光总配线架)建设方案宁波宏脉通信科技有限公司
建设思路：本方案仅考虑接入层OMDF建设方案。
计划在咸阳中心局大楼二楼机房建设接入汇聚机房。安装OLT设备及接入层面的光猫池、交换机列柜。同时在该机房安装机房之间的光缆跳纤架。在一楼测量室安装接入OMDF机架。二楼光缆跳纤架仅连接OLT、接入设备上行的设备光缆；一楼接入OMDF竖列负责成端所有接入主干光缆，直列负责成端所有接入侧设备光缆，如OLT下行侧、P2P接入设备下行侧等。
接入汇聚机房宁波宏脉通信科技有限公司
如下图，本次计划在二楼机房安装OLT列架一列，按照每架（双面）256个PON口考虑，采用1:64分光比，可满足中心局终期服务5-8万户的FTTH接入。
安装综合列架一列，主要安装汇聚交换机、光缆跳纤架和数字配线架，负责汇聚、跳接上行光缆和数据缆线等。
安装接入光猫池、交换机列柜2列，负责接入类专线的设备。
接入OMDF：
根据2011年-2013年光缆规划，中心局接入主干光缆需求1296芯，由于中山街机房和体育场机房市政建设需要拆除，原两个机房的12个主干光交需要改接到中心局，共需新设出局光缆2304芯，按照每架576芯一个OMDF架，需新建4架OMDF。
根据咸阳中心局大楼机房布局，计划将OMDF安装在一楼电缆进线室MDF西侧，和MDF分开安装。见下图：
建设OMDF后网络的连接及维护界面划分
网络连接宁波宏脉通信科技有限公司
OLT安装在接入汇聚机房后，OLT的上联就成为所有人关心的重点。
根据中心局最终服务5-8万用户的规划计算，按照每64个PON口上行最大四光口8条纤计算，终期OLT上联纤为160条。可以采取两种方式上联核心层。
方式一光纤直连：从八楼核心机房至接入汇聚机房双路由布放96芯光缆2条，在两个机房设置光纤跳接架。上联核心层通过机房间光缆直接双归属上联核心层。如图：
此种方式符合省公司指导意见OLT直连BRAS、SR，随着网络的发展和OLT的建设，对BRAS和SR的端口需求越来越多，而且原来的VPN专线类业务无法开通。后面新开的商务光网、网吧类专线业务也需要开至8楼机房，对于ODF的需求还是比较大的，另8楼属于核心机房，商务光网、网吧类专线业务开通时人员比较混乱对于机房的安全存在隐患。
方式二汇聚后上联：从八楼核心机房至接入汇聚机房布放2条12芯光缆，在两个机房设置光纤跳接架。在接入汇聚机房设汇聚交换机2台，全部采用双归属连接。汇聚后上联到核心层。如图：
该方式虽然OLT接入不符合省公司的指导意见，但是对于咸阳来说比较符合实际，两台汇聚交换机10G链路上联至不同的BRAS，做负荷分担，下联OLT和商务光网、网吧类专业务，上联至8楼机房的光缆芯数需求也相对较小，用户类业务以后不用上联8楼机房，对于8楼核心机房的安全来说比较好。
根据对比分析，拟选用第二种方式。即汇聚后上联方式。
维护界面划分宁波宏脉通信科技有限公司
根据维护规范，机房向下维护至下一机房第一节点的原则，核心机房维护至接入汇聚机房的的第一个节点即2楼接入汇聚机房光缆跳接架的外线端子以上归核心机房维护。接入汇聚机房维护至OMDF的横列端子。各机房的跳纤由本机房负责。测量台负责OMDF架的跳纤。OMDF端子至用户端全部由光缆维护负责。
光缆管理：局内光缆管理按照维护规程规定，由上一层机房管理。即核心机房至接入汇聚机房之间的管理、调度由核心机房管理，接入汇聚机房至OMDF横列端子间的设备光缆由接入汇聚机房管理。主干光缆的纤芯管理调度有资源管理中心管理。
