一、产品说明

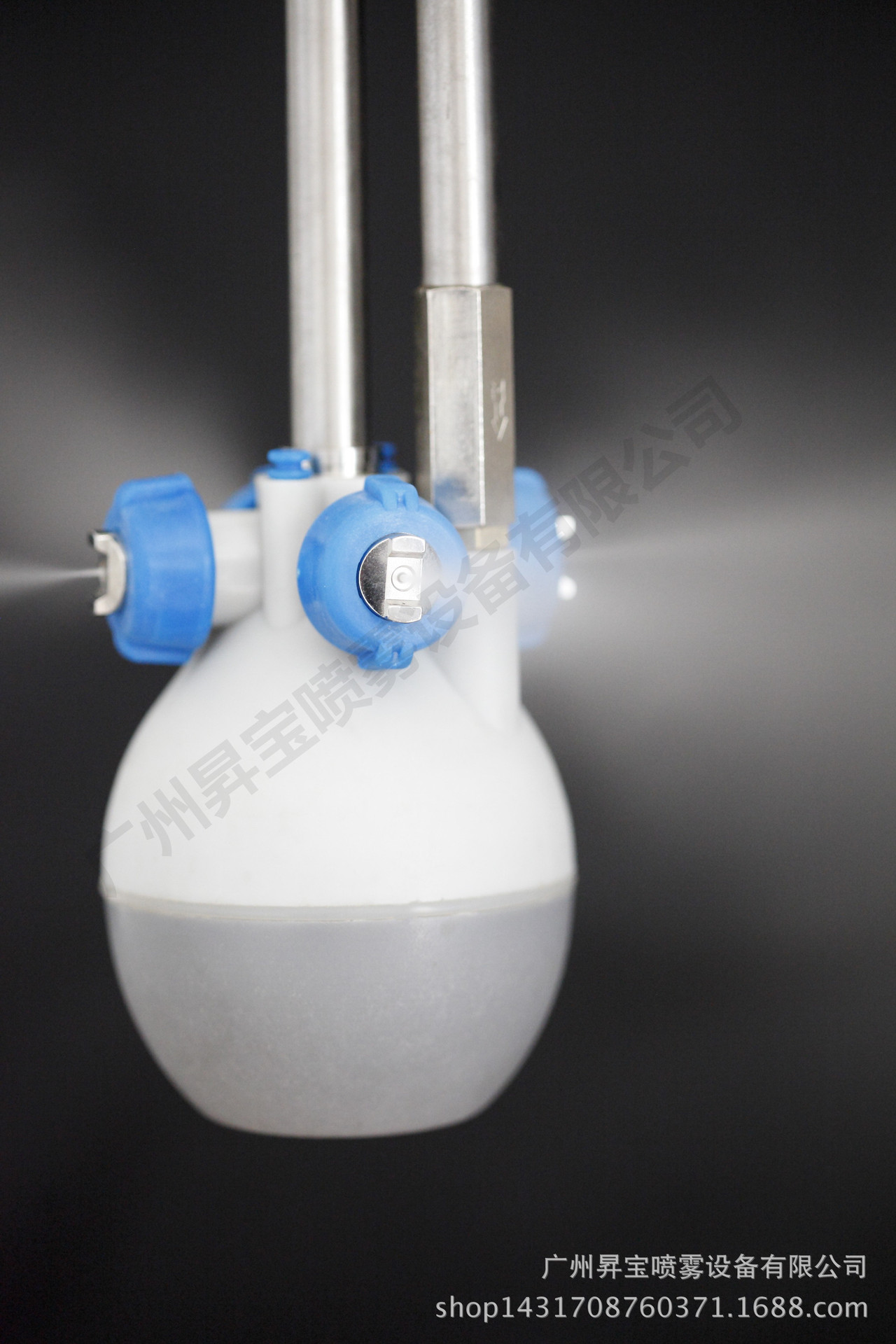

JS-02型加湿器系列高性能新型气雾加湿、降温喷雾装置。
它有七大特点：
１、可控的压力设定，可控的覆盖范围；
２、气体动力，两级雾化系统；
３、高质量的喷雾颗粒，避免湿地发生；
４、气路延时设计，有效防止喷嘴堵塞；
５、可选配温、湿度自动控制传感器，根据实际空气的温、湿度，实现自动加湿、降温；
６、安装快捷方便，只要连接空气压缩机，就可以轻松喷雾工作；
７、免维护设计，使用寿命长，可一直保持良好的喷雾状态。
二、注意事项
（一）安装注意事项
1、气路（采用PU风管）和水路（采用乳白色直径为8mm的尼龙管）管道不可错调对接，否则会损害设备。
2、气路插头必须放在合适的瓶子或塑料袋中保护着，以防止沾染泥土、油污等堵塞喷嘴，影响设备正常工作。
3、管路应以圆弧过渡拐角处，以免折断管道或堵塞气、水量的供给。
4、各接头处必须密封严实，不可出现漏水或漏气，以免影响设备正常工作。
5、确认供气量是否充足。
6、请勿使用易生锈的管道。
7、如果管路较长或弯曲，请使用较大尺寸的管道以补偿造成的压降。
8、保持管道清洁，避免细小杂物堵塞喷头。
9、JS-02型加湿器套件通过快速挂钩或者扎带紧固带直接固定在钢丝上。
（二）使用注意事项
1、无需液体压力控制单元，所需水压为0.1-2bar。
2、如果喷嘴或管路系统发生泄露，或类似危险因素可能存在，请停止使用。
3、确保水管和气管连接牢固，密封性良好，以防漏气、漏水。
4、当JS-02型加湿器停止喷雾时，必须先关闭水路，间隔1分钟后，再关闭气路。
5、水平安装JS-02型加湿器，且不要在喷嘴的正下方近距离内放其它物品。
6、保持空气气压值在2～4bar,水压0.1～2bar，连接软管耐压力为8bar。
气压过高会导致喷嘴与管道脱离。
水压过高会导致加湿器漏水可使用减压阀来降低水压。
7、根据喷嘴的个数，请将水压设定以下范围区间（如下表）
|
喷头数 |
1 |
2—4 |
5—6 |
>7 |
|
最低供水压（bar） |
0.1—2.0 |
0.1—2.0 |
0.1—2.0 |
01—2.0 |
|
|
|
|
|
|
8、请勿在有气压和水压的情况下拆开加湿器。
9、请勿在以下环境中使用。
环境温度高于60℃（140F）。
直接暴露在太阳下或雨中。
10、请使用中性清洁剂和软性毛巾清洁，请勿使用硬毛刷、磨光粉、油漆及稀释剂。
11、请确认设备是否有漏水现象。
12、除正常维护外，请勿随意拆装喷嘴。
13、若温湿度实现自动控制，则空压机需要一直处于开机工作状态。
三、具体安装方法
（一）安装步骤
安装前 请参阅安装注意事项，确认空气管路和水管路的压力为零。
安装步骤：
根据设计图纸，查看安装管线的路线
1、安装路线恰好有安装着力点，例如钢梁、天花板，则可以直接将管路固定于着力点上。
2、安装线路没有安装着力点，则需要拉一根钢丝绳，用于固定管路。钢丝绳的安装方法如下：
室内拉直径4mm或更粗的钢丝，对于实体硬质墙，两端 用膨胀螺栓和固定盘固定在墙上；若房舍内有横梁，钢丝两端可通过管箍直接固定在横梁上；钢丝通过不锈钢拉紧丝张紧。但尽量保证喷雾口离地面最高高度为二米，最低不能低于1.5米。（即 图中固定盘安装高度H最高高度为2.3米，最低不能低于1.8米 ）。气、水管用扎带固定在钢丝上。 悬吊钢丝在跨度超过总长30米时，每隔15米需加悬挂拉紧横梁（拉紧横梁可用铁丝或小链条等）加固，以免钢丝弯 度过大，影响设备悬挂高度。
（该图为模拟图，具体以实际安装为准)
1、JS-02加湿器 2、钢丝 3、固定盘
4、空压机 5、空气油过滤器
6、空气水过滤器 7、气管
8、水管 9、前置水过滤器
10、球阀 11、温湿度控制器
（二）气路的安装（气路安装图）
1、以JS-02型加湿器现场安装个数为准，选择对应大小直径的PPR管道，每十米间隔使用一个内牙三通，管道最末端使用内牙弯头，其余用等径直通连接；涉及到自动控制部分，需要在管路最前端安装电磁阀。
2、管道熔接好后，用扎带捆绑在旋拉钢丝绳上，（或钢梁、天花板上）。
（三）水路的安装（水路安装图）
注：当安装JS-02型加湿器的个数较多，或安装距离较远时需要增加主水路的直径。
（四）JS-02型加湿器的安装
1、从气路主管道三通处引接出分管道，分管道用ф10mm的PU风管和JS-02型加湿器快拧接头连接
2、将之前铺好的水管，用剪刀剪开，将水管两端连接在JS-02型加湿器的水路三通接头两端。最末端一个JS-02型加湿器水路则需要将水管最末端与水路弯头接头一端相连。
3、水管和气管分别与JS-02型加湿器的水路和气路连接好后，将JS-02型加湿器固定平稳。
（五） 空压机的安装
1、从房舍主电源端引接出电线，然后经过空气开关，最后连接到空压机控制盒内。
2、三相线接通后，先快速打开空压机开关，看空压机运转方向（运转方向键空压机保护套上的标示）如反向转动，则需要更改电源线任意两相线序，以保证空压机转向正常。
3、连接的电源线需保证为380V、100A的电源。
4、将铺好的气路主管道与空压机出口通过外丝直通连接。
（六） 控制系统的安装
1、将温湿度传感器放置于房舍内的中心部位或需要控制的特定部位。放置的位置需注意防止人员的移动或损坏。
2、控制箱的安装位置一般定于便于人员操作监控的位置。
3、将输入电源、传感器电线、电磁锁电线、分别接入控制箱内接线端子上。
四、其他配件说明
|
名 称 |
作 用 |
备 注 |
|
空压机 |
动力源，提供清洁空气 |
必配 |
|
前置水过滤器 |
自动去除水中的杂质 |
自配或选配 |
|
油过滤器 |
过滤压缩空气中的油、水、其他杂质 |
自配或选配 |
|
电脑控制系统 温湿度感应器 |
自动保持指定温、湿度 |
自配或选配 |
五、使用说明
为了您维护方便以及延长寿命，请您使用干净的压缩空气和水。
为了确保空气及水的干净，请使用标准附属设备和不会生锈的管道。
使用步骤
１、确保使用清洁的压缩空气和水：
空气必须是洁净的，除油、除水和除灰尘，故空压机输出气源端必须有空气过滤器。水应该尽
可能纯净，故水路输入源端必须需有前置过滤器。如使用井水等硬度大的水时，建议使用水软化
处理装置或水纯净处理装置来优化水质。
２、检查气路和水路管子连接密封性，确保无漏气漏水现象。
３、刚开始调试时，温湿度控制器中电磁阀处关闭状态，故需要将温湿度控制器。的温湿度预
设置值设定为小于实际温湿度值，以便控制器打开电磁阀。
４、确保空气和液体供应充足：
先开启空压机，待其供气源稳定时，开启气路、水路总开关。
５、开启所有JS-02型加湿器套件的气、水路球阀，检查调整表压至正常工作压力。
六、日常维护方法（如图）
１．定期检查、清洗空气过滤器、水过滤器等过滤器材，避免其堵塞，影响气、水源供应，周期为一个月一次或更短时间。
２．定期检查水、气路管道是否被污垢堵塞，周期为一个月一次或更短时间。
３．定期用JS-02型加湿器自带小工具，清理喷嘴孔，避免被污垢堵塞。
七、常见故障判断方法及维护
１、如果在使用中有异常发生，请立即切断水路和气路，按以下项目检查设备
|
状况 |
请检查以下项目 |
修理方法 |
|
1、不喷雾或即将不出雾 2、断断续续的喷雾 |
空气的压力是否正确 |
请设定在０．３ＭＰａ |
|
盖子是否盖紧 |
拧紧盖子 |
|
|
减压阀的朝向是否正确 |
按照流向指示设置 |
|
|
电磁阀的朝向是否正确 |
按照流向指示设 |
|
|
电磁阀是否处于工作状态 |
确认电磁阀 |
|
|
进水管接头上滤网有没有堵塞 |
清扫滤网 |
|
|
水路中的滤网是否堵塞 |
清扫滤网 |
|
|
喷头内部的Ｏ型圈的安装是否正确 |
正确安装或重新更换一个 |
|
|
喷嘴部有没有附着污垢 |
清除污垢 |
|
|
喷嘴部和接合器之间的橡胶圈的 安装是否正确 |
正确安装或重新换一个 |
|
|
喷头有没有冻结 |
加热空气加湿器 |
|
|
雾的粒子很细
|
空气和水的安装是否正确 |
按正确方式安装 |
|
盖子是否盖紧 |
拧紧盖子 |
|
|
配管太细，弯头太多 |
换较粗的配管，减少弯头 |
|
|
空气的压力是否合适 |
把压力设置在0.2-0.4ＭＰａ |
|
|
空气的过滤器是否有污垢 |
清扫空气过滤器或更换新的 |
|
|
电磁阀是否有污垢 |
清扫电磁阀或重新换一个 |
|
|
4、喷头部有水滴下落 |
喷口部是否有污垢 |
清扫喷口部 |
|
水压是否在0.2ＭＰａ以下 |
设置在0.2ＭＰａ以下 |
|
|
5、加湿器主体上有水滴漏出 |
水压是否在0.2ＭＰａ以下 |
设置在0.2ＭＰａ以下 |
|
进水管是否松解 |
旋紧 |
|
|
6、雾滴大小不一 |
JS-02型加湿器压力表压力值出错 |
调整JS-02型加湿器上方的的压力 表使其压力为0.2-0.4ＭＰａ |
|
7、喷雾距离短 |
空压机供气压力是否正常 |
检查空压机，调到适合压力 |
|
空气过滤器是否堵塞 |
清扫空气过滤器或更换新的 |
|
|
JS-02型加湿器自身压力有问题 |
调整JS-02型加湿器上方的的压力表使其压力为0.2-0.4ＭＰａ |
注：如按以上的项目检查后，还没有正常喷雾，请与售后人员联系。
2 维护
请按说明书进行维护。
|
区分 |
项 目 |
内 容 |
|
日常检查 |
检查压力表 |
在喷雾状态下，JS-02型加湿器的空气压力值设定为0.2-0.4ＭＰａ;水路压力值在0.2ＭＰａ以下。 |
|
检查空气过滤器内积的杂质量 |
根据空压机放置的场所不同，沉 淀物量也有所不同。最初要通过 观察来决定排放杂物频率。 |
|
|
检查电磁阀的运作（有控制器时） |
确认电磁阀是否在正常工作（湿 度自动控制装置也同时确认为佳） |
|
|
定期检查 |
空气和油的过滤器的内芯洗净 |
一个月中用中性洗涤剂清洗一次 |
|
水用过滤器的清洗 |
旋转过滤器底部自动清洗圈， 打开排污口，排出废水 |
|
|
长时间停止使用时定期检查加湿器 |
去除配管中的水和气 |
请务必要去除配管中的水和气 |
|
清洗水的滤网 |
务必清洗干净，在重新使用时要 认真检查，并清洗污垢 |
|
|
吹干配管内空气 |
使用前后都要吹干配管内空气 |
