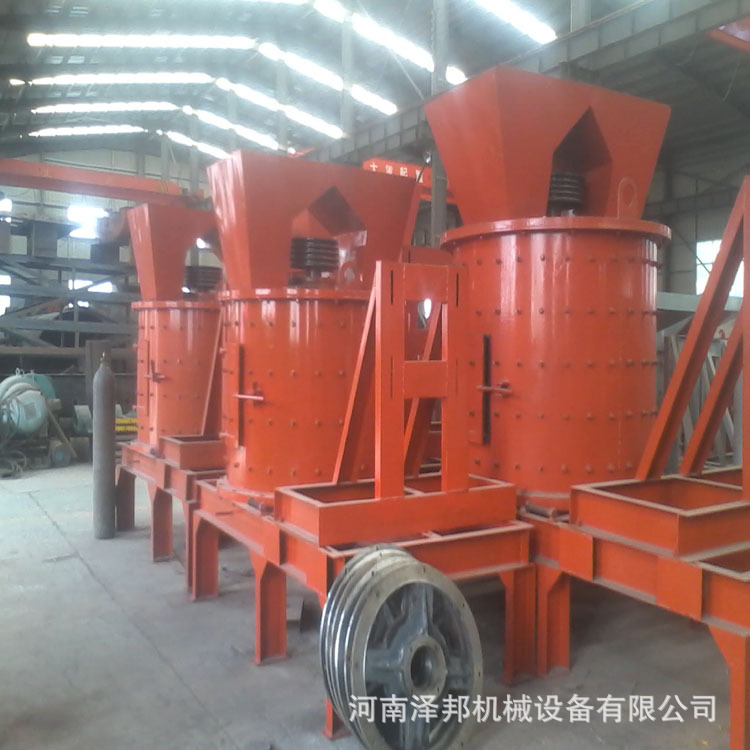

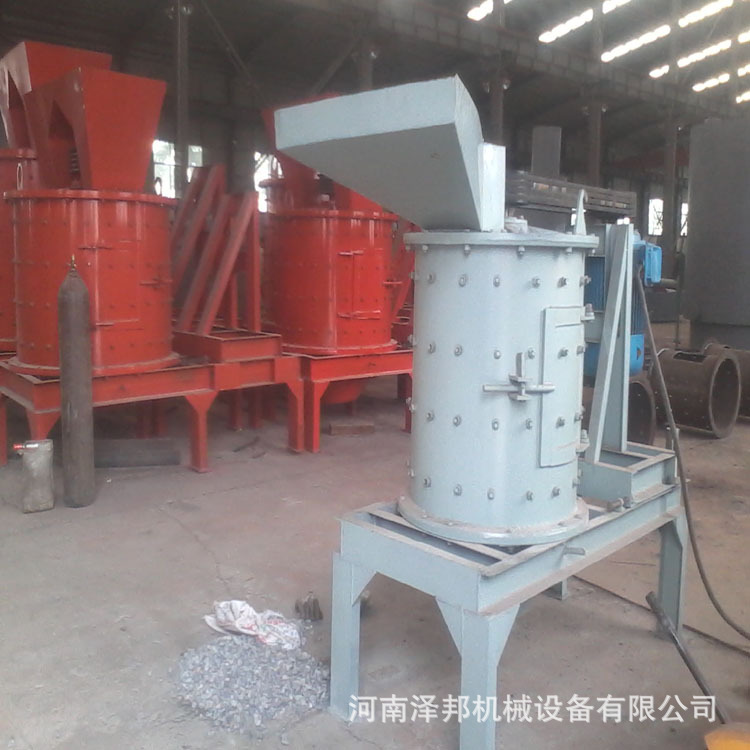

复合式破碎机广泛应用于各种矿石、水泥、耐火材料、铝矾土熟料、金刚砂、玻璃原料等高硬、特硬物料的中、细碎领域。主要用于中、小型破碎水泥生料、熟料,用于建筑用砂、铁矿石、砂岩、石膏、煤矸石、块煤等其它中硬矿石的破碎。
物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎,物料在互相撞击后,又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎,从下部直通排出,形成闭路多次循环,由筛分设备控制达到所要求的成品粒度。
型号 | 800 | 1000 | 1250 | 1500 | 1750 | |
转子直径(mm) | 650 | 1560 | ||||
筒体高度(mm) | 850 | 1410 | ||||
主轴转速(r/min) | 1350 | 970 | 740 | 600 | ||
进料粒度(mm) | 50 | 70 | 100 | |||
出料粒度(mm) | 0-5 | |||||
处理量(t/h) | 5-15 | 10-30 | 20-60 | 30-80 | 40-100 | |
电动机 | 功率(kw) | 30 | 55 | 75 | 110 | 132 |
转速 | 1440 | 750 | ||||
外形尺寸(长×宽×高)(mm) | 2200×860×1980 | 2700×1160×2000 | 2800×1400×2730 | 3100×1900×2300 | 3350×2100×2800 | |
总重量(t) | 2.3 | 4.5 | 9.73 | 18.1 | 26.61 |
