k25j-w系列
图形符号:
型号注释:
尺寸图:
产品特点：

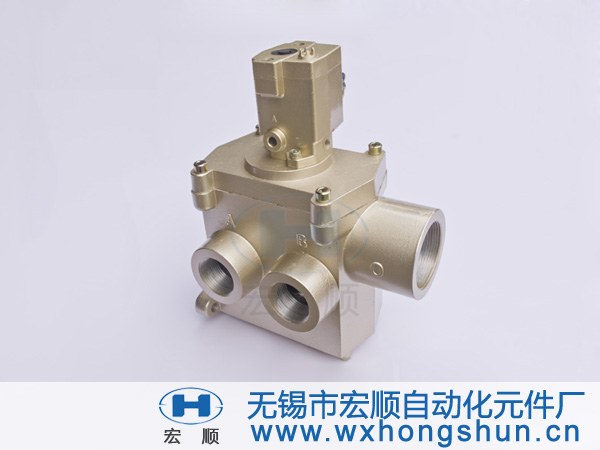

k25j-w系列是二位五通管接截止式换向阀。该阀结构合理，动作可靠，维修方便，尤其适用于较为恶劣的工作环境。分为电控和气控两种。
外形尺寸：
|
型号 |
公称通径 |
接管螺纹 |
|
a |
b |
c |
d |
e |
f |
g |
h |
m |
l |
x |
v |
l |
|
（英制） |
（公制） |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
k25j-15w |
φ8 |
g1/4 |
m12×1.5 |
180 |
99 |
94 |
45 |
32 |
31 |
φ10 |
55 |
44 |
19 |
16 |
28 |
90 |
|
φ10 |
g3/8 |
m16×1.5 |
||||||||||||||
|
φ15 |
g1/2 |
m20×1.5 |
||||||||||||||
|
k25j-25w |
φ20 |
g3/4 |
m27×2 |
222 |
127 |
142 |
52 |
47 |
52 |
φ10 |
78 |
58 |
21 |
19 |
42 |
132 |
|
φ25 |
g1 |
m33×2 |
||||||||||||||
|
k25j-40w |
φ32 |
g1/4 |
m42×2 |
285 |
155 |
220 |
69 |
55 |
117 |
φ10 |
140 |
80 |
36 |
35 |
52 |
187 |
|
φ40 |
g1/2 |
m46×2 |
技术参数：
|
型号 参数 |
k25j-8w |
k25j-10w |
k25j-15w |
k25j-20w |
k25j-25w |
k25j-32w |
k25j-40w |
|
流量（m3/h） |
5 |
7 |
10 |
20 |
30 |
40 |
50 |
|
有效截面积s值（mm2） |
20 |
35 |
60 |
120 |
190 |
300 |
400 |
|
泄流量（ml/min） |
≤50 |
≤100 |
≤200 |
≤300 |
|||
|
换向时间（sec） |
≤0.04 |
≤0.06 |
≤0.10 |
≤0.15 |
|||
|
切换频率（hz） |
≥10 |
≥8 |
≥4 |
≥3 |
|||
|
工作压力（mpa） |
0.2-0.8 |
||||||
|
电压（v） |
ac:380,220,110,36；dc：220，110，24 |
||||||
|
环境温度（℃） |
-50-50 |
||||||
