| KPM10三相多功能电力仪表 | ||||||
| 产品型号 | 测量 | 特殊功能 | 通讯（RS485） | 扩展功能 | 开孔尺寸 | |
| 2DO (-R) | 2DI （-K） | |||||
| KPM10 | I\U\f\kW\kvar\kVA\∑T\ Cosφ\TDHu\TDHi | 四象限电度计量； 复费统计； 三相不平衡率； 电流K系数 2~21次谐波测量； | 标配 | 选配 | 选配 | 68*68mm |
例如：KPM10RK：额定380V，5A，1路RS485通讯，2路继电器输出，2路开关量输入，三相多功能电力仪表。
三相多功能电力仪表功能特点：---------------------------------------------------------------------------------------------------------
测量：三相相电压、线电压、电流、有功功率、无功功率、视在功率、功率因数、频率、有功电能、无功电能、四象限电能；
精度：128点/周采样精度、电压电流0.2级、有功电能0.5级、无功电能2级；
统计：复费率电能统计、工作时间统计、负载时间统计，总谐波畸变率、不平衡率、电流K系数；
特殊：2~21次谐波分析、越限报警、现场可编程设置输入参数变比；
扩展：2路开关量输入、2路继电器输出；
显示：FSTN大屏液晶，高品质、宽视角、可视度高；
通讯：标配1路RS485通讯，MODBUS-RTU协议；
用途：适用于对电能质量要求高的用电监测及电能管理场合。
| KPM10三相多功能电力仪表-技术参数 | ||
| 工作电源 | 工作电压 | 交流85~265/直流8~300V |
| 额定功耗 | ＜3VA | |
| 输入电压 | 额定电压 | 57.7V/100V、220/380V、380V/660V（需定制） |
| 门槛值 | 5V | |
| 过载能力 | 1.2倍额定电压，连续工作；2倍额定电压，允许10s | |
| 功率消耗 | ＜0.5VA/相（额定） | |
| 频率范围 | 45~65Hz | |
| 测量范围 | 相电压（LN）：50~260VAC，线电压（LL）：90~450VAC | |
| 输入电流 | 额定电流 | 默认5A，输入范围1-6A；选配1A，输入范围1-1.2A |
| 门槛值 | 5A配置，5mA；1A配置，0.8mA | |
| 过载能力 | 1.2倍额定电压，连续工作；20倍额定电压，允许1s | |
| 功率消耗 | ＜0.75VA/相（额定5A时）；＜0.25VA/相（额定1A时） | |
| 频率范围 | 45~65Hz | |
| 输入输出 | 开关量输入 | 2路无源干接点DI输入，内部提供DC24V电源 |
| 继电器输出 | 2路DO输出，触点容量250VAC/5A，30VDC/5A | |
| 模拟量输出 | 输出范围4~20mA，过载1.2倍 | |
| 温度输入 | 测温范围0℃~100℃ | |
| 电能质量监测 | 谐波测量 | 电压/电流2~21次谐波畸变率 |
| 谐波畸变率 | 相电压、相电流 | |
| 不平衡率 | 电压、电流 | |
| 测量精度 | 电压 | ±0.2%(0.01V) |
| 电流 | ±0.2%(0.01A) | |
| 有功功率 | ±0.5%(0.1W) | |
| 无功功率 | ±2.0%(0.1var) | |
| 有功电能 | ±0.5Hz(0.1kWh) | |
| 无功电能 | ±2.0%(0.1kvarh) | |
| 功率因素 | ±0.5%(0.001) | |
| 频率 | ±0.02Hz(0.01Hz) | |
| 温度 | ±1℃（1℃） | |
| 通讯 | 通讯接口 | RS485、光电隔离接口 |
| 通讯规约 | Modbus-RTU协议，1200~38400bps； | |
| 电气绝缘 | 工频耐压 | AC2kV/min~1mA 输入-输出-电源 （GB/T 13729） |
| 绝缘电阻 | ＞50MΩ （GB/T 13729） | |
| 冲击电压 | 5kV（峰值），1.2/50us （GB/T 13729） | |
| 工作环境 | 工作温度 | -25℃ ~ +70℃ |
| 相对湿度 | 5%~95%无凝霜 | |
| 储存温度 | -30℃ ~ +75℃ | |
| 海拔高度 | 4000m以下 | |
| 电磁兼容 | 浪涌（冲击)抗扰度 | GB/T 17626.5-2008，Level4 |
| 电快速脉冲群抗扰度 | GB/T 17626.4-2008，Level4 | |
| 静电放电抗扰度 | GB/T 17626.2-2006，Level4 | |
| 工频磁场抗扰度 | GB/T 17626.8-2006，Level4 | |
KPM10RK低压三相三线典型接线图
KPM10RK低压三相四线典型接线图

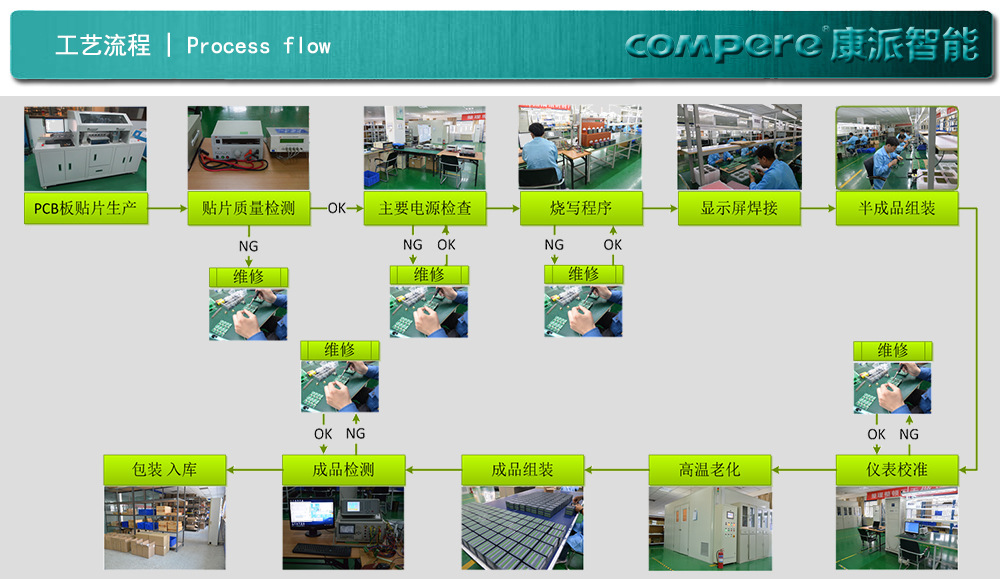

签订合同或下单时，请详细写明产品型号输入信号、接线方法等信息。该系列产品标配有一个默认的出厂设置，若客户有特殊要求，请备注说明。
型号：KPM10（三相多功能电力仪表）
输入：AC380V/220V、5A
电力网络：三相四线
通讯接口：RS485
