液密型防水金属软管 (UL Listed)

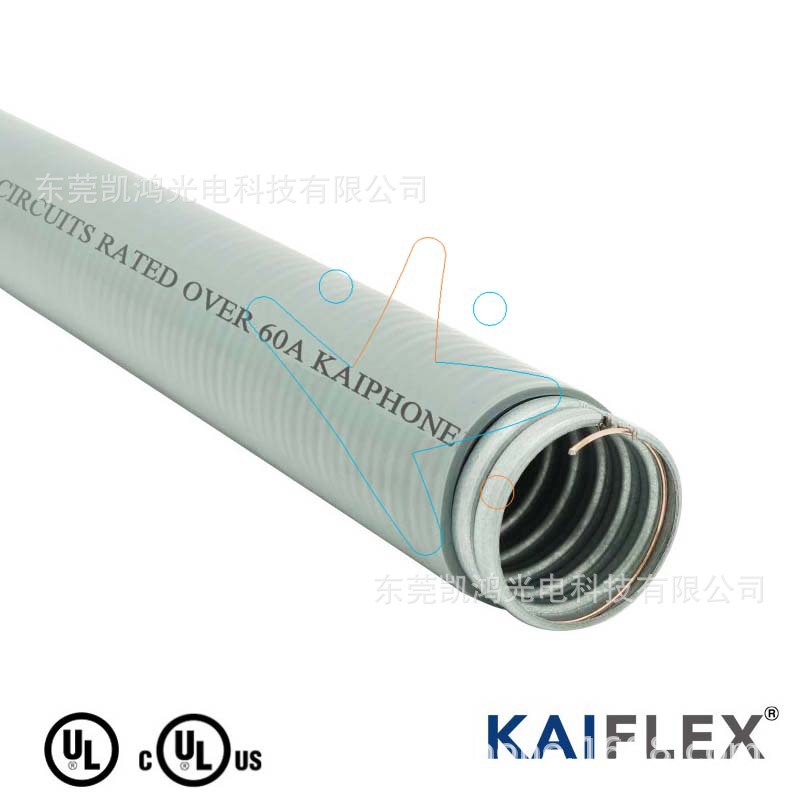

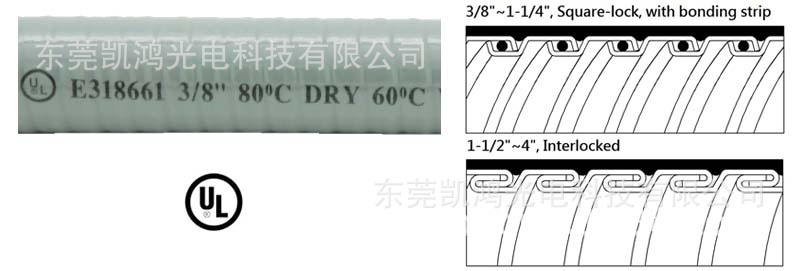

液密型防水金属软管 - PULTG, 全系列通过美国 UL 实验室依 UL 360 标准检验, 取得认证, 由镀锌钢带卷绕制成的金属软管与防水阻燃的聚氯乙烯 (PVC) 护套组成, 全部材质均符合 RoHs 环保规定, 而镀锌钢带材质同时具有耐腐蚀特性。产品尺寸 3/8"~1-1/4" 内含接地镶嵌线, 而 1-1/2"~ 4" 须按照 NEC 电气配线施工要求使用, 以达到电气性能的标准。液密型防水金属软管 - PULTG 的优越机械性能与塑料披覆可靠的物理及化学特性均符合 UL 360 标准, 使液密型防水金属软管成为封闭型空间, 工作条件严苛的室内或室外环境的佳选择。与 S50~S53 系列防水接头搭配使用, 可让整个配线系统达到佳的防水效能。

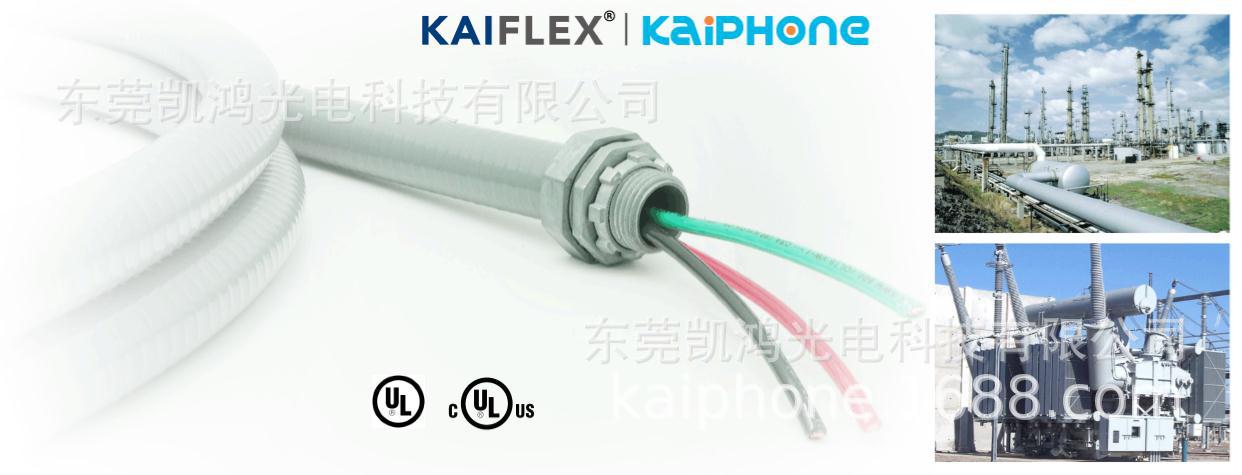

适用于电线布线需有 UL 认证要求的场所, 包含一般商用建筑、工业厂房、发电厂、造船厂、船舶和计算机机房…等等, 或曝露于室外, 或直埋于地下, 用于保护小于 600 伏特的电路。
产品特性:
材质：镀锌钢 + PVC 披覆
温度范围 :
-10℃~+105℃ 干, 60℃ 湿, 70℃ 油
-10℃~+80℃ 干, 60℃ 湿, 70℃ 油
-10℃~+60℃ 干, 60℃ 湿, 60℃ 油
IP 等级 :
IP 40 (适配接头系列: S52)
IP 66 (适配接头系列: S50, S51 & S53)
披覆颜色 : 灰色 (标准色), 其他颜色可洽询订制.
可挠性 : 中
阻燃 : 自熄
抗 UV : 有
适用于危险 (分类) 场所 :
NEC Article 501.10 (B) (2) & 501.30 (B) Class I Div. 2
NEC Article 502.10 (A) (2) & 502.30 (B) Class II Div. 1; 502.10 (B) (2) Class II Div. 2
NEC Article 503.10 (A) (2) & 503.30 (B) Class III Div. 1; 503.10 (A) (2) Class III Div. 2
认证 : UL, cULus (for 60 干, 60 湿, 60 油) (File No. E318661)
产品规格：
| 公称尺寸 | 公称尺寸 | 型号 | 内径 (mm) | 披覆外径 (mm) | 弯曲半径 (mm) | 每卷长度 (ft/m) | 包装尺寸 |
| (长x宽x高 mm) | |||||||
| 12 | 3/8 | PULTG1-3/8 | 12.29~12.80 | 17.50~18.00 | 60.8 | 100 / 30.5 | 440*440*140 |
| 16 | 1/2 | PULTG1-1/2 | 15.80~16.31 | 20.80~21.30 | 92.55 | 100 / 30.5 | 440*440*160 |
| 21 | 3/4 | PULTG1-3/4 | 20.83~21.34 | 25.20~26.70 | 117.95 | 100 / 30.5 | 500*500*180 |
| 27 | 1 | PULTG1-1 | 26.44~27.08 | 32.80~33.40 | 175.1 | 100 / 30.5 | 600*600*300 |
| 35 | 1-1/4 | PULTG1-1-1/4 | 35.05~35.81 | 41.40~42.20 | 213.2 | 50 / 15.3 | 750*750*130 |
| 41 | 1-1/2 | PULTG2-1-1/2 | 40.01~40.64 | 47.40~48.30 | 238.6 | 50 / 15.3 | 750*750*250 |
| 53 | 2 | PULTG2-2 | 51.31~51.94 | 59.40~60.30 | 292.6 | 25 / 7.6 | 900*900*120 |
| 63 | 3 | PULTG2-2-1/2 | 62.99~63.63 | 72.10~73.00 | 381.3 | 25 / 7.6 | 1000*1000*150 |
| 78 | 3-1/2 | PULTG2-3 | 77.98~78.74 | 87.90~88.90 | 454.5 | 25 / 7.6 | 1100*1100*180 |
| 91 | 3 | PULTG2-3-1/2 | 88.90~89.92 | 100.6~101.6 | 518 | 25 / 7.6 | 1125*1125*230 |
| 103 | 4 | PULTG2-4 | 101.60~102.62 | 113.30~114.30 | 619.6 | 25 / 7.6 | 1125*1125*230 |
注：与 S50, S51, S52 及 S53 系列防水接头搭配使用
