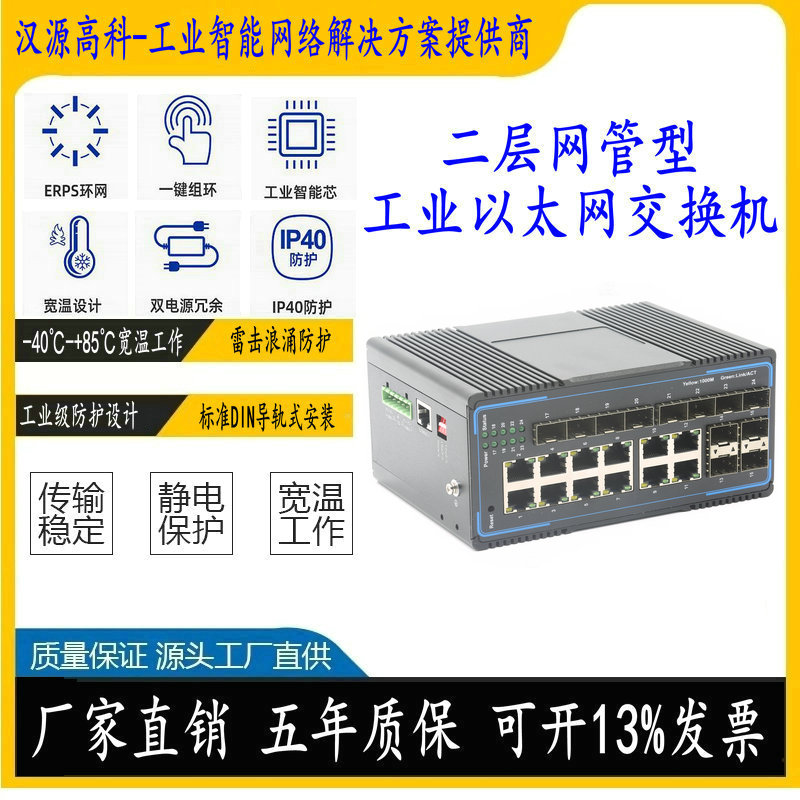

千兆12光12电网管型工业以太网交换机HY5700-7512GX12GT-X,是汉源高科(北京)科技有限公司专门为电力、交通、石油石化、工厂自动化、天网系统、户外监控、户外设备箱环境等应用领域开发的一款交换机产品;支持完整的二层网络功能,支持包括VLAN虚拟局域网、STP/RSTP网络冗余、SNMP简单网络管理协议、IGMP多播数据包侦测管理等二层交换机功能;提供WEB/Telnet/Consol/SSH/CLI等多种网络管理方式;交换机提供12个1000base SFP光纤接口,单模/多模,单纤/双纤可选,单模型号标配20KM光纤传输距离,也提供40KM/60KM/80KM及120KM光纤传输距离可选;同时提供12个10/100/1000base-T(X) RJ45电口,支持10Mbps/100Mbps/1000Mbps、全双工/半双工和MDI/MDIX极性自适应;该产品采用高性能网络交换芯片,所有端口均支持无阻塞、全线速数据包转发;产品采用加厚型铝合金外壳,美观且结实耐用,达到IP40防护等级,工作温度-40℃~+85℃;并且产品的平均无故障工作时间达到400000小时以上。
1,设备提供12个千兆SFP光口+12个10/100/1000M自适应网口
2,支持环网+WEB管理+SNMP+VLAN加一个console口,支持CLI命令行管理
3,支持符合G.8032(ERPS)标准的以太环网保护技术,环网自愈恢复时间<30ms;支持IGMP Snooping,防止组播网络报文泛洪,有效节省组播网络带宽
4,背板带宽:80Gbps;MAC地址表:16K;包转发率:26.7Mbps;交换延时<10us
5,输入电压:DC12~48V(双电源冗余备份),电源支持过载保护,防反接保护
6,防护等级:IP40、防浪涌静电、DIN卡轨式、金属型材、无风扇设计
7,工作温度:-40℃~+85℃(工业级物料)
端口描述:
12个RJ45端口+12个光纤接口
RJ45端口:
10/100/1000M自动侦测,全/半双工MDI/MDI-X自适应
光纤端口:
1000baseFX端口(SFP插槽)
以太网标准:
IEEE802.3-10baseT、IEEE802.3u-100baseTX/100base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000baseLX、IEEE802.3ab-1000baseTX、IEEE802.1ab逻辑链路发现协议、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、APS
IEEE802.1Q-VLAN Tagging、IEEE802.1p-Class of Service、IEEE802.1X-Port based Network Access Control等
工作环境:
工作温度:-40℃~+85℃(-40°F~185°F)
储存温度:-40℃~+85℃(-40°F~185°F)
相对湿度:5%~95%(无凝露)
行业标准:
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
EMS:
IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电
IEC(EN)61000-4-3(RS):10V/m(80~1000MHz)
IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV
IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV
IEC(EN)61000-4-6(射频传导):3V(10kHz~150kHz),10V(150kHz~80MHz)
IEC(EN)61000-4-16(共模传导):30V cont,300V,1s
IEC(EN)61000-4-8
Shock:IEC60068-2-27
Freefall:IEC60068-2-32
Vibration:IEC60068-2-6
交换机属性:
应用层级:二层
背板总带宽:56Gbps
优先级队列:8
VLAN ID范围:1~4094
组播主数:512
MAC地址表大小:16K
包缓冲区大小:8Mbits
交换延迟<5us
管理与维护:
支持Console,WEB管理方式
支持SNMP v1/v2/v3
网络安全:
支持IEEE802.1x
支持HTTP
支持RADIUS
支持用户分级,支持MAC地址绑定
电源:
输入电压:DC12-48V(双电源冗余备份)
接入端子:凤凰端子
支持双电源冗余
支持内置过流4.0A保护
支持反接保护
机械特性:
外壳:IP40防护等级,金属外壳
重量:1.2Kg
安装方式:DIN卡轨式安装
散热方式:自然冷却,无风扇
冗余技术:
支持ERPS环网技术,自愈时间<30ms
支持STP/RSTP/MSTP
组播技术:
支持IGMP v1/v2/v3、IGMP snooping
支持GMRP、支持静态组播
交换功能:
支持端口限速;支持端口汇聚;支持端口流控
支持端口VLAN、IEEE802.1Q VLAN
支持广播风暴抑制
防护等级:IP40
平均无故障时间:300,000小时
质保时间:5年
