深圳三瑞蓄电池产品特性：
1.长时间放电特性。
2.适用于备用和储能电源使用。
3.特殊的极板设计，循环使用寿命长。
4.特殊的铅钙合金配方，增强了板栅的耐腐蚀性，延长了电池使用寿命。
5.专用隔板增强了电池内部性能。
6.热容量大，减少了热失控的风险，不易干涸，可在较恶劣的环境中使用。
7.气体复合效率高。
8.失水极少无电解液层化现象。
9.贮存期较长。
10.良好的深放电恢复性能。
11.采用气相二氧化硅颗粒度小，比表面积大。
12.自放电率极低，适应温度范围广。
13.采用阀控式安全阀，使用安全、可靠。

DC-DC主拓扑结构：

　　方案选择：

　　在开关管承受峰值电流和电压的情况下，全桥输出功率为半桥的两倍，并切在功率大于500W时，全桥相对于半桥更合适，故本次设计采用全桥拓扑。

　　功率开关管选择：

　　经过整流滤波后电压最大值为373V，最大初级电流为3.5A 考虑实际工作情况选择FQA24N50

　　（24A/500V/0.2Ω）

　　输出整流二极管：

　　整流二极管要承受的最大反相电压为100V，电流为10A，三瑞蓄电池CP1250 CP系列产品简介考虑实际工作情况，我们选用MUR3060（600V/30A）

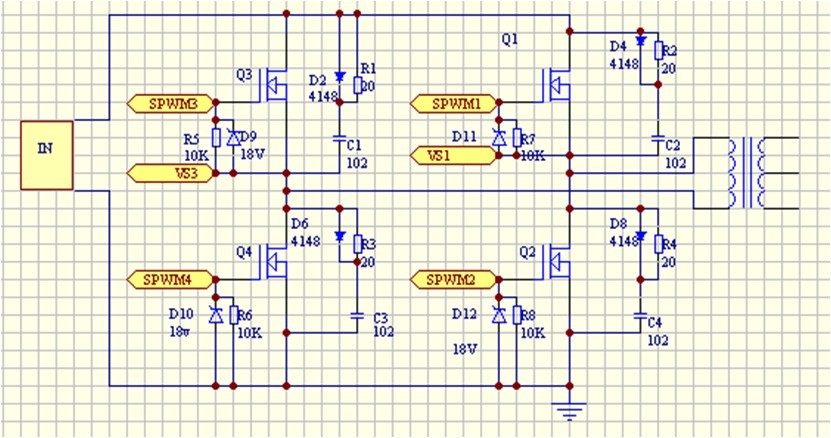

　　全桥电路图：

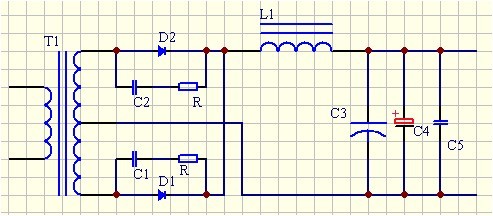

　　三瑞蓄电池CP1250 CP系列产品简介整流滤波输出电路：

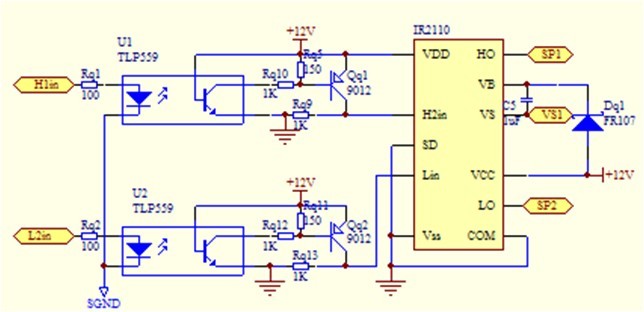

　　驱动电路：

　　PWM信号通过光耦隔离，经过反相器进入半桥驱动芯片IR2110 ，如图所示的Q1、Q2半桥驱动电路，Q3、Q4驱动电路与此电路相同。
