防逆流电表的概念和重要性
什么是防逆流
防逆流的概念：防逆流，简单来说，就是防止电流反向流动的一种措施。在供配电系统中，电流通常是从电网流向负载，但在特定情况下，比如储能系统放电功率大于用户负载功率时，就可能出现电流逆流回电网的现象。想象一下这样的场景：您的家庭或企业安装了一套储能系统，用于在电力供应不足时提供电力支持。然而，如果没有有效的防逆流措施，当储能系统释放的电能超过实际需求时，多余的电能就会不受控制地逆流到电网中。这看似微不足道的逆流现象，却可能带来一系列不容忽视的问题。首先，它可能对电网的稳定性造成冲击，干扰正常的电力调配和供应。其次，对于用户而言，这意味着能源的浪费和经济上的损失，因为在大多数情况下，向电网输送电能并不能获得相应的高额收益。为了避免这些问题，防逆流技术应运而生。它通过各种先进的监测和控制手段，实时检测电流的流向和大小，一旦发现逆流趋势，立即采取相应的措施进行调整和阻断。

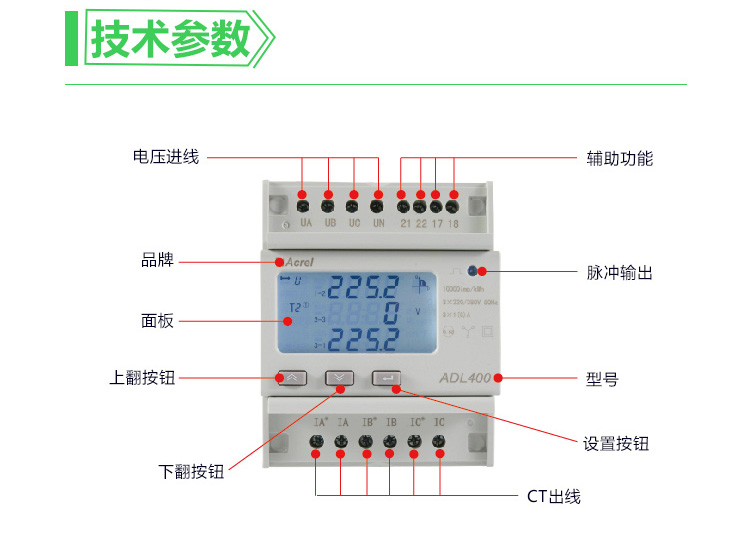

防逆流工作原理防逆流的基本原理是通过实时监测发电系统的运行状态，并在必要时采取相应措施，以确保电能只能按照预定的方向流动，即从电网流向储能系统，而不是反向流动。具体措施包括：电流监测通过安装电流传感器来监测电流的方向和大小。当检测到电流方向与预期的供电方向相反时，即存在逆流现象，目前主要采用安装防逆流电表的方式进行监测。控制器反应控制器接收来自电流传感器的信号，并根据这些信号判断是否存在逆流情况。如果检测到逆流，控制器会发出控制信号，控制器可以是单独的设备，也可以是集成在储能PCS模块中。断路器动作断路器根据控制器发出的控制信号进行开合操作，以切断电源和负载之间的连接，从而防止电流逆流发生。逆变器调节在某些系统中，逆变器会根据检测到的电流信号降低输出功率，直至反向输出电流为零，从而实现防逆流功能。储能系统调节对于带有储能系统的配置，当检测到有电流流向电网时，逆变器输出减小，等到负载功率增大时再释放，做到储能变流器的输出功率随负载变化而变化。防逆流方法常见的防逆流方法包括：低压接入防逆流在储能系统接入到变压器低压侧时，通过在储能系统侧和变压器低压侧安装计量电表，实时监测和调整负载功率，以防止电能回流。高压侧防逆流在储能系统接入到10kV母线时，通过在主变压器10kV侧增加计量电表，进行高压防逆流检测功能，防止储能系统放电到主变压器高压侧。多能互补系统防逆流在多能互补系统中，通过合理的防逆流设计，实现系统的高效稳定运行。通过配置多个电表进行高低压侧的逆流数据采集，并由能量管理系统（EMS）对外下发控制指令，实现用能的动态平衡。在防逆流保护装置的应用过程中，需要注意以下几个方面的问题：装置的选择应充分考虑储能电站的实际情况和需求，包括电站的规模、运行方式、电能质量等因素。装置的安装和调试应严格按照相关标准和规范进行，确保装置的性能和可靠性。装置的维护和保养也十分重要，需要定期进行检查和维修，以保证其长期稳定运行。 相关产品介绍 - ADL系列外置互感器导轨式多功能电能表ADL系列导轨式多功能电能表主要针对于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统而设计，具有精度高、体积小、响应速度快（100ms）、安装方便等优点。功能特点具有对电力参数进行采样计量和监测的功能。能够与逆变器或者能量管理系统（EMS）进行通讯。根据实时功率及累计电能实现防逆流、调节发电量、电池充放电等功能，可双向计量，实现户用分布式光伏能量管理。应用范围适用于额定频率50Hz的单相、三相交流系统。

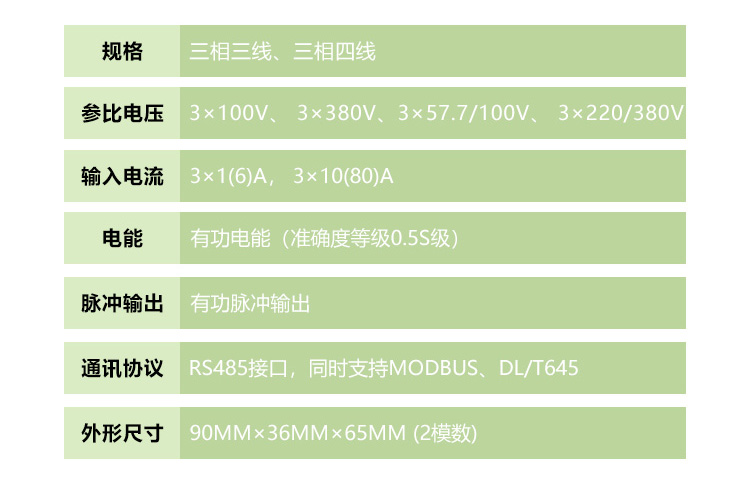

具体型号：ADL400N - CT/D10（具体可咨询）技术要求：三相四线，电流互感器参数80A/26.6mA，互感器数量3通讯协议：RS485接口 Modbus/RTU协议辅助电源：3×230/400V、3×277/480V。
