产品简介
DK21DN可以与各类传感器、变送器配合使用，可对多路温度、压力、液位、流量、重量、电流、电压等工业过程参数进行巡回检测、报警控制，变送输出、数据采集及通讯。
采用电子技术，以高速信号处理器、微处理器为核心，数字式更智能。
配有光电隔离的RS-485通讯接口，采用ModBus RTU通讯规约。电路设计采用输入、电源、输出三端隔离。
产品特点
8路独立输入,可不同输入类型
支持24种工业信号
支持1路变送输出
支持2路继电器报警输出
支持支持modbus 通讯
输入
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
4～20mA
0～20mA
Cu50
PT100
0～80Ω
0～400Ω
0～20mV
0～100mV
0～1V
1～5V
0～5V
-20～+20mV
-100～+100mV
-5V～+5V
输出
0-5
1-5v
0-10v
0-10ma
0-20ma
4-20ma
通讯
光电隔离RS-485通讯接口
报警
2路继电器输出
其它详细参数
输入通道数：独立8路，可不同输入类型
输入信号范围：24种常见工业标准信号
量程范围：-1999~9999
基本误差：0.2%FS±1个字
分 辨 力： 1/11998
测量AD: 20位，25SPS
输出DA: 16位，200KSPS
输入阻抗：电压时 ≥500K，电流时 ≤300Ω，热电阻 ≤0.25mA，热电偶 ≥500K
输出阻抗（带负载能力）：电压时 ≥250K，电流时 ≤300Ω（电流有特殊要求，可以
做到650欧，订货时说明），继电器 AC120V/1A，DC30V/1A
显示方式：数码管
采样周期：0.32S/0.64S
通讯方式：RS485接口，两线制
驱动距离：1200米
通讯协议：MODBUS RTU
校验方式：无校验，奇校验，偶校验
波特率：4800，9600，19200通讯数据格式：一位起始位，八位数据位，一位停止位
供电电压：AC220V
隔离电压：2000V AC 1分钟
工作条件：温度：-20℃～+50℃，湿度:10%～90%RH
存储条件：温度：-40℃～+80℃，湿度:10%～90%RH
选型尺寸
35mm导致安装

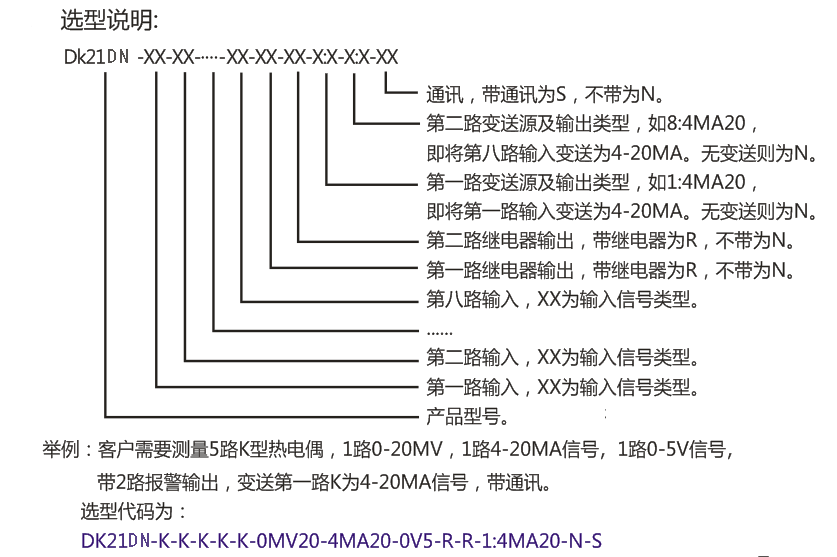

选型示例
产品应用

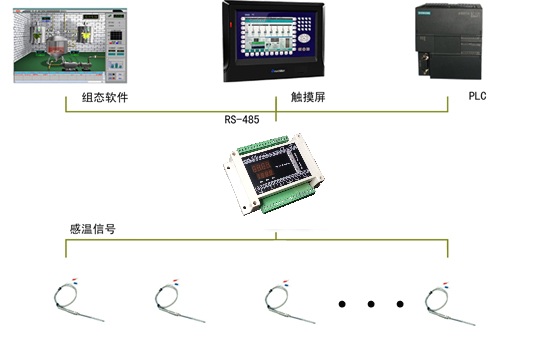

应用1

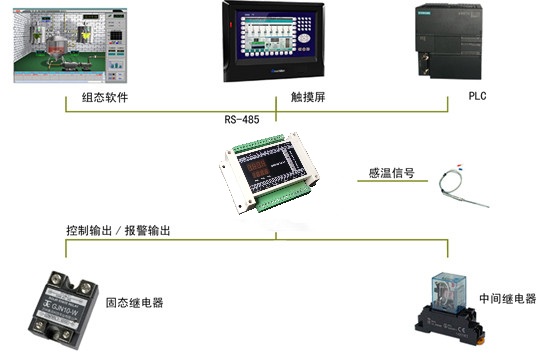

应用2
