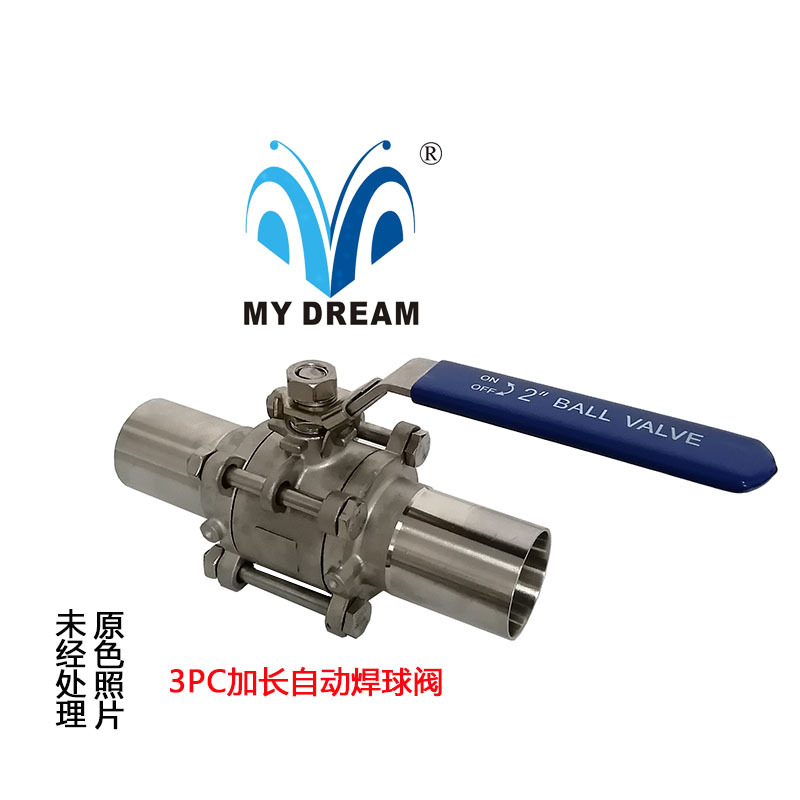

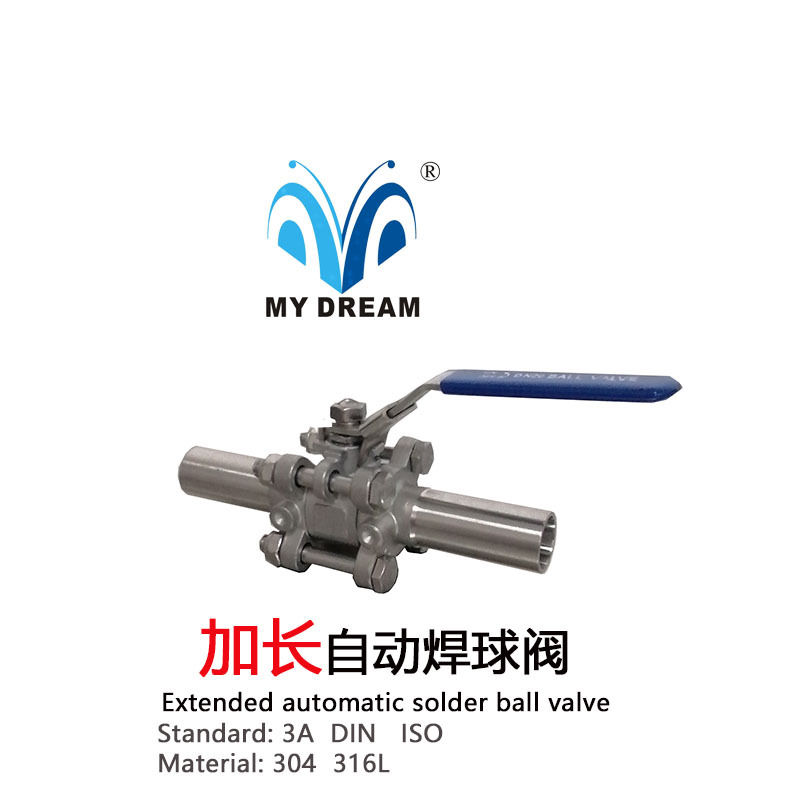

Extended automatic solder ball valve
三片式加长自动焊球阀
标准:
|
国标、美标、德标
|
工作温度:
|
常温
|
驱动方式:
|
手动
|
流动方向:
|
双向
|
连接形式:
|
焊接
|
结构形式:
|
浮动球球阀
|
材质:
|
304(CF8)或316(CF8M)
|
压力环境:
|
≤1.6Mpa
|
品牌:
|
MY DREAM
|
公称通径:
|
DN10至DN100(mm)
|
适用介质:
|
水、油品、汽及某些腐蚀性介质等
|
型号:
|
3PC:Q61F(加长型)
|
【名 称】3PC焊接球阀 、不锈钢三片式加长型焊接球阀; 铸造不锈钢Q61F三片式球阀、 加长自动焊三片式洁净球阀 禁油焊接球阀
【包 装】管子两端加套软胶盖,塑料袋独立装,再装纸箱分层,数量不限。
【连接】对焊(加长型),亚弧焊自动焊机焊接。
【材 质】SUS304(CF8)、SUS316(CF8M)制成厂价直供耐腐蚀性不锈钢三片式加长型焊接球阀,全规溶胶铸造
【规 格】DN10—DN150,实际管外径跟卫生级管道匹配。 12.7*168mm.
【应用】应用于不锈钢管路系统:产品广泛应用于化工、石油、冶金、水暧、食品、药品、气体等工业领域。
【驱动方式】手动。 或气动、电动。

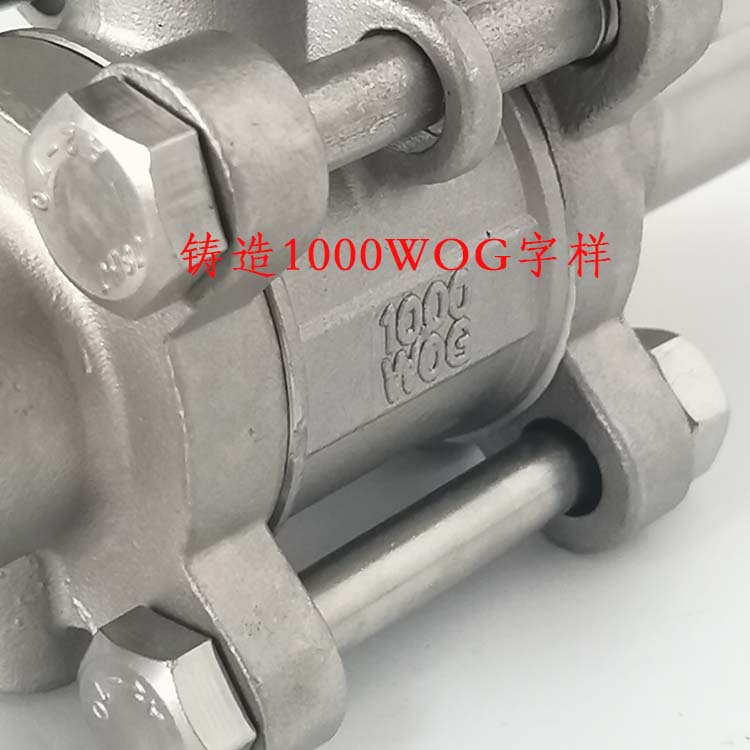

【压力】≤4.0Mpa下使用 ,美标1000WOG
【温度】≤200
三件式不銹鋼球閥 - 焊接端
- 执行标准:3-A、ASME BPE、DIN11852、ISO、SMS
-
打開通道
-
焊接在兩側結束。
-
外殼和球由1.4408製成。
-
密封材料PTFE /玻璃纖維15%。
-
S:長度符合DIN 3202 S13
|
|

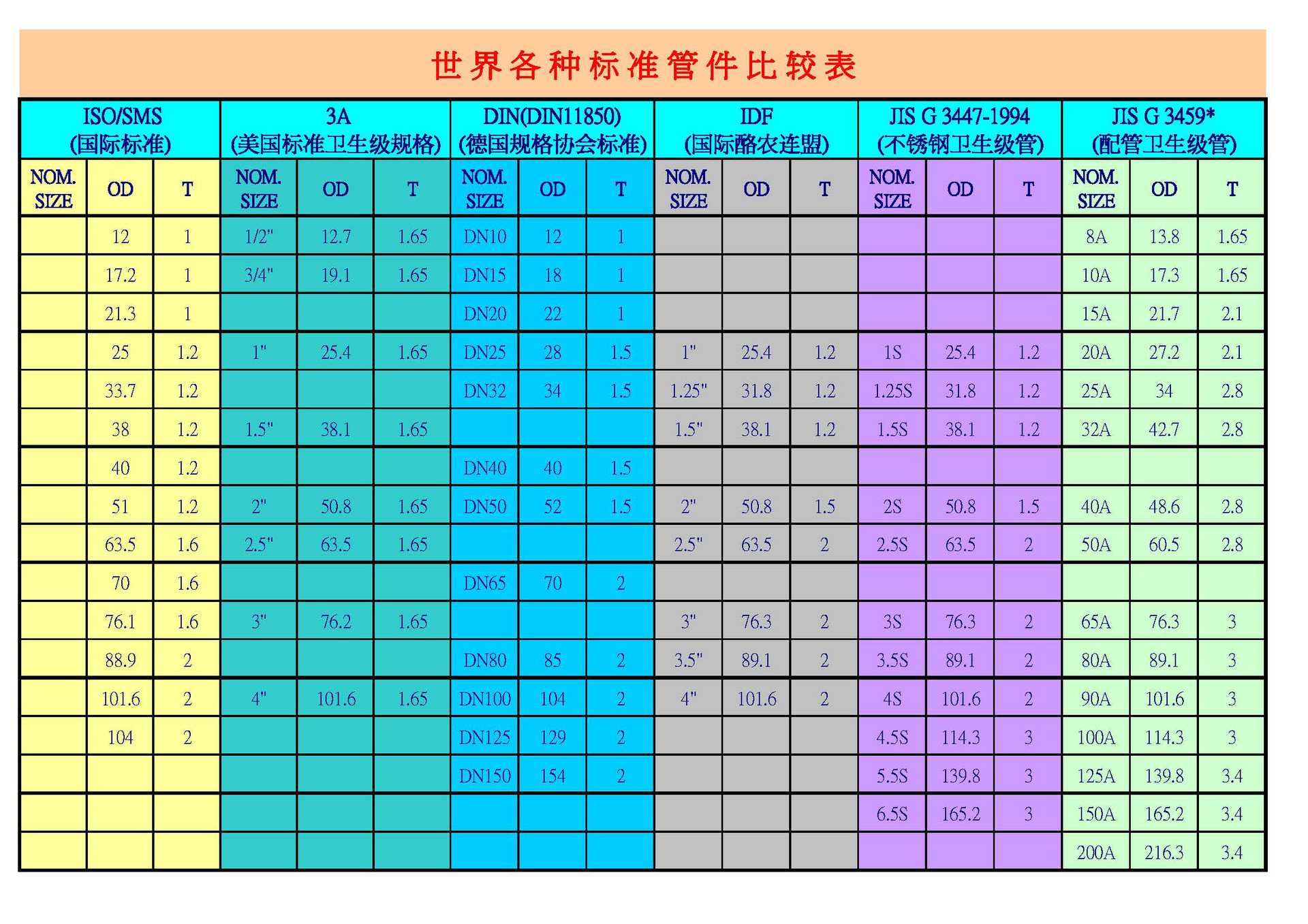

DIN焊接管直徑不銹鋼球閥 3-A,IDF焊接管径
D13,5 12.7
D17,2 19.05
D21,3 25.4
D26,9 31.75
D33,7 38.1
D42,4 50.8
D48,3 63.5
D60,3 76.2
88.9
101.6
![未标题-2](https://cbu01.alicdn.com/img/ibank/2015/379/041/2202140973_2080511156.jpg)
![lg01](https://cbu01.alicdn.com/img/ibank/2019/811/340/10964043118_2080511156.jpg)
![lg02](https://cbu01.alicdn.com/img/ibank/2019/808/677/11022776808_2080511156.jpg)
![lg05](https://cbu01.alicdn.com/img/ibank/2019/992/797/11022797299_2080511156.jpg)
![lg04](https://cbu01.alicdn.com/img/ibank/2019/055/551/10994155550_2080511156.jpg)
![lg03](https://cbu01.alicdn.com/img/ibank/2019/338/130/10964031833_2080511156.jpg)

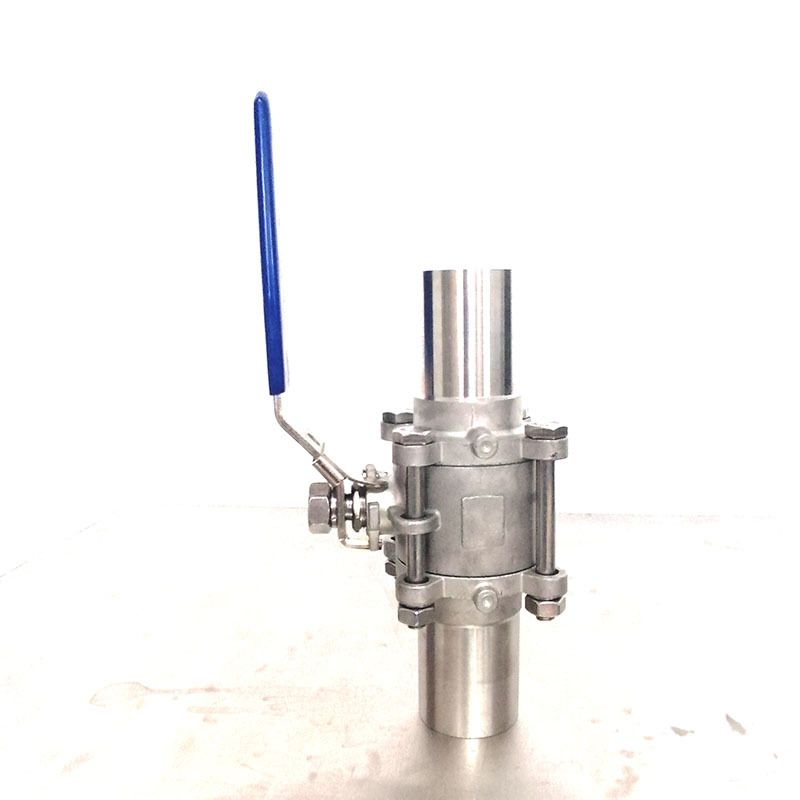

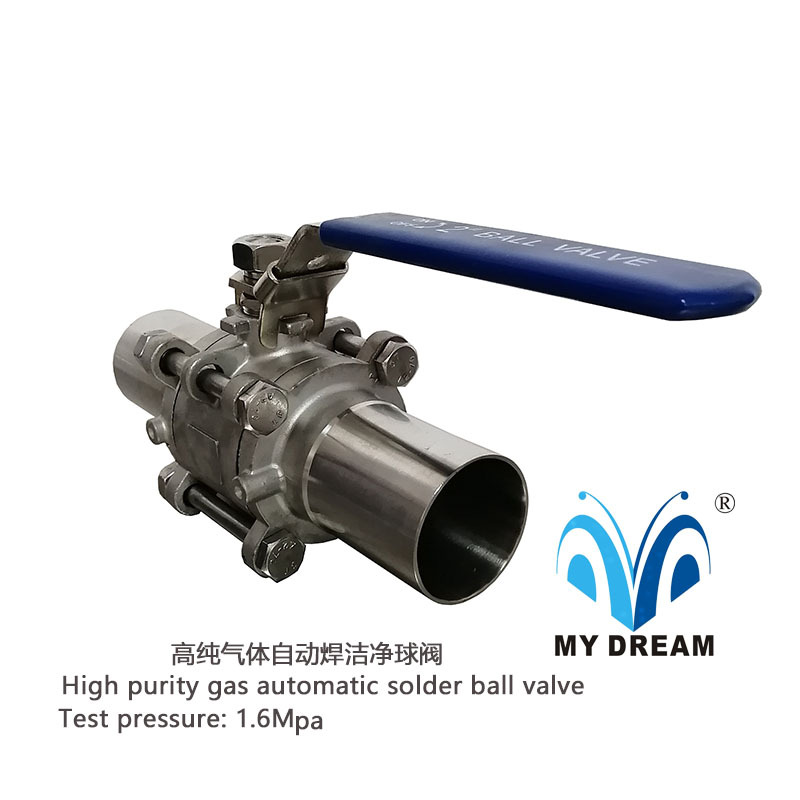

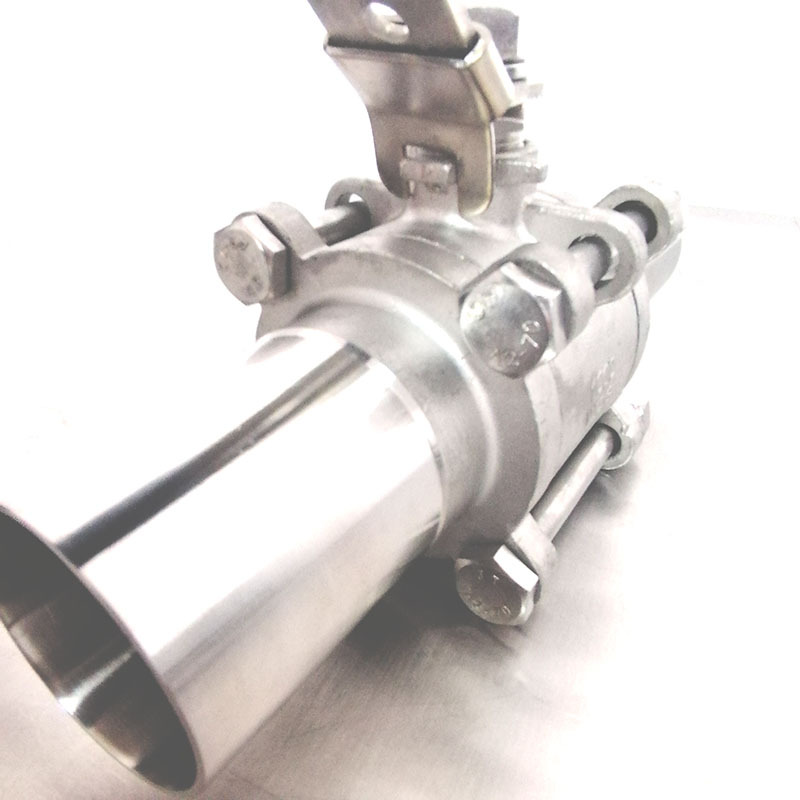

卫生级三片式焊接型球阀实拍照片

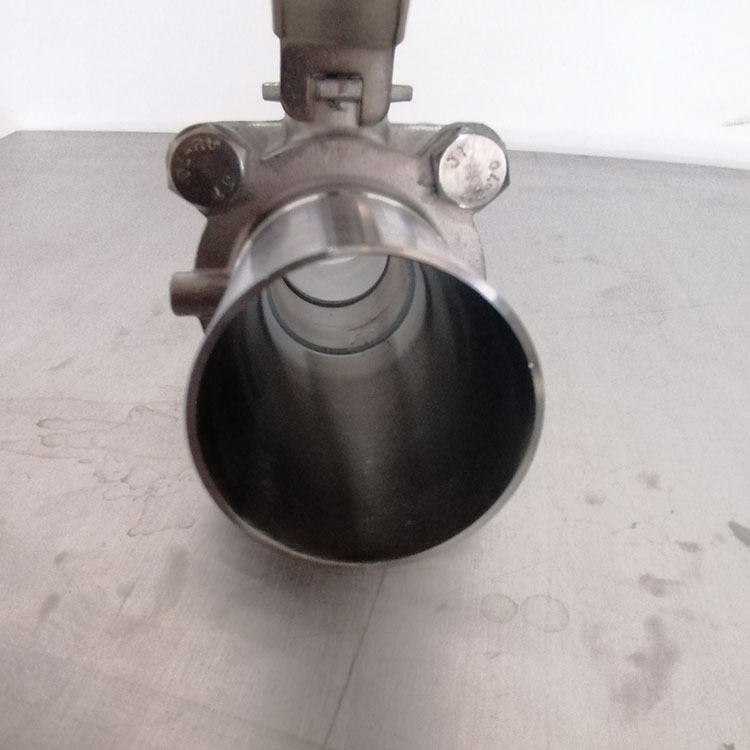

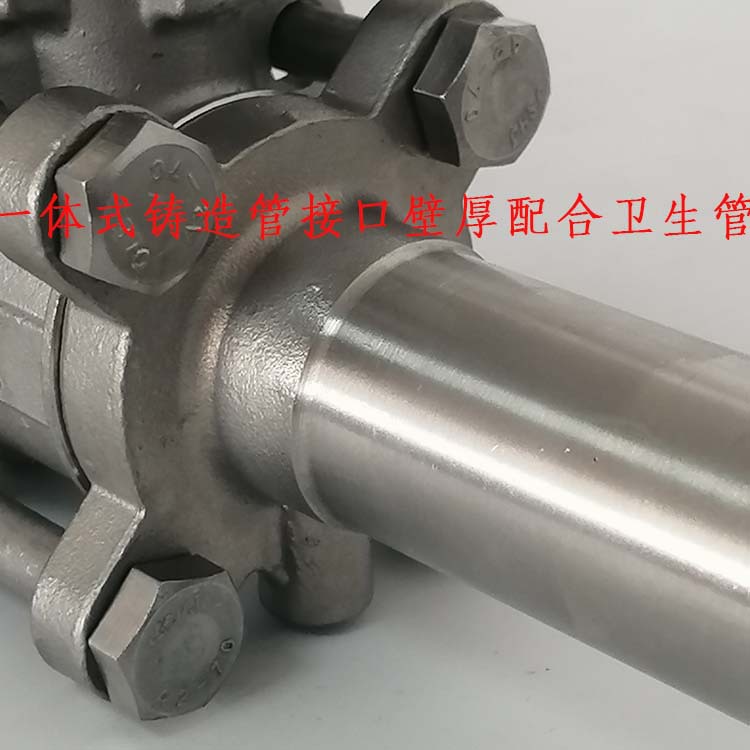

阀体管道内外均有卫生级抛光处理、阀体两端管道为一体铸造
![undefined](https://cbu01.alicdn.com/img/ibank/2019/522/202/12861202225_2080511156.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2019/360/371/12823173063_2080511156.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2019/251/502/12861205152_2080511156.jpg)
![945498414](https://cbu01.alicdn.com/img/ibank/2018/512/690/8600096215_2080511156.jpg)

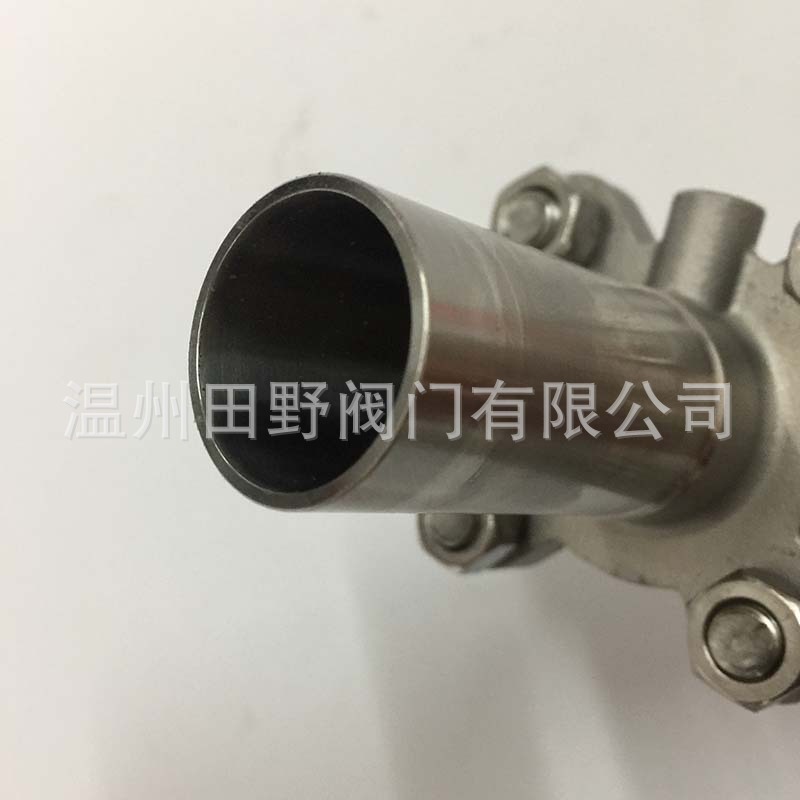

两端直管有足够的长度使用自动焊机夹持焊接
![1018195269](https://cbu01.alicdn.com/img/ibank/2018/237/179/8585971732_2080511156.jpg)

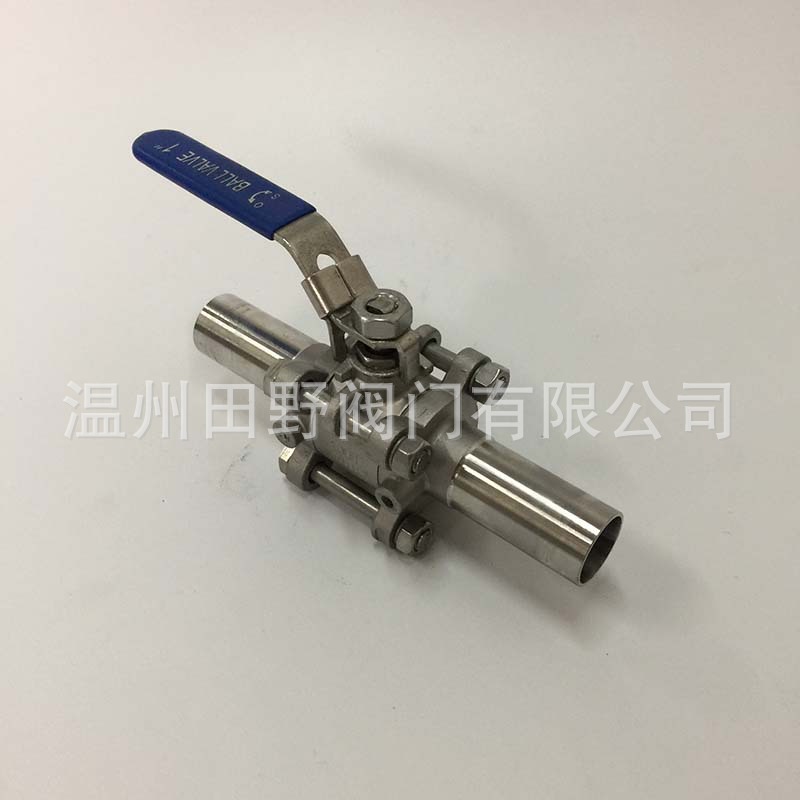

整个阀体无砂孔,无泄漏点经过安全

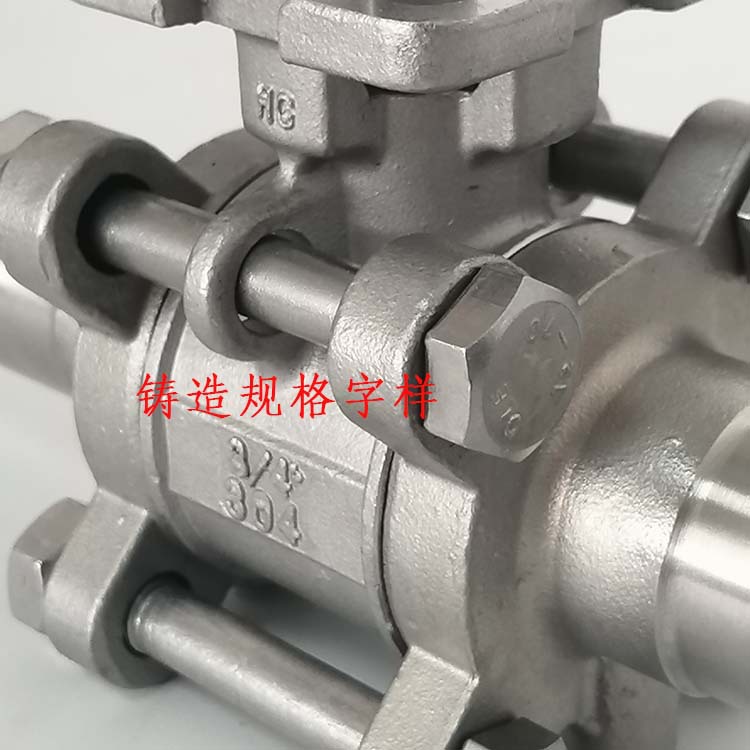

细节展现近拍
![lg07](https://cbu01.alicdn.com/img/ibank/2019/420/380/10978083024_2080511156.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2019/381/618/11008816183_2080511156.jpg)
![640000402](https://cbu01.alicdn.com/img/ibank/2018/927/959/8585959729_2080511156.jpg)
![945498414](https://cbu01.alicdn.com/img/ibank/2018/512/690/8600096215_2080511156.jpg)
![undefined](https://cbu01.alicdn.com/img/ibank/2018/549/911/8566119945_2080511156.jpg)
![未标题-3](https://cbu01.alicdn.com/img/ibank/2015/075/540/2205045570_2080511156.jpg)
三片加长焊球阀的参考尺寸
![undefined](https://cbu01.alicdn.com/img/ibank/2019/493/849/11500948394_2080511156.jpg)
如需要的尺寸请联系旺旺客服我们安排人员测量尺寸提供给您!
